Трассы

Усовершенствования

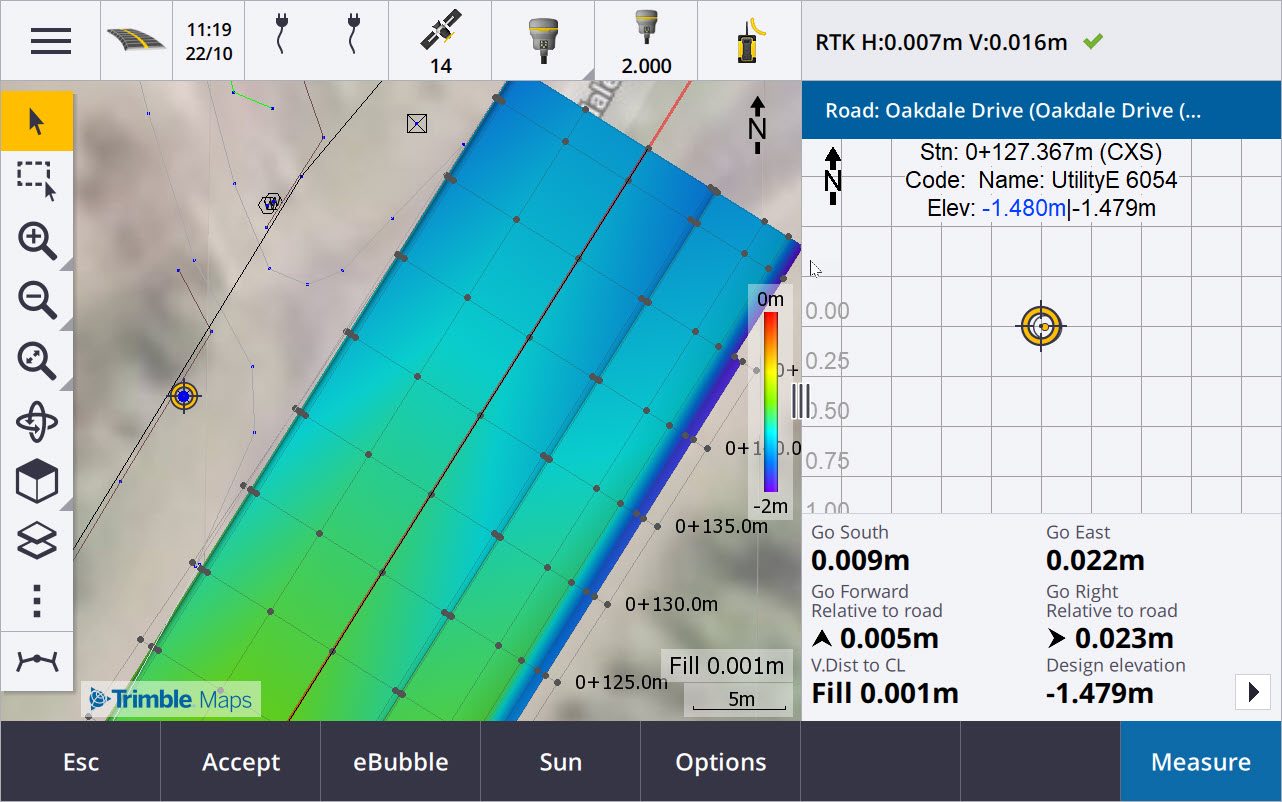

Легкая разбивка дополнительных точек при разбивке трассы

Во время разбивки трассы теперь можно выбрать дополнительные точки на карте для разбивки, если вы выполняете разбивку из файла проекта трассы или из секций и поверхностей.

Используйте метод Дополнительные точки для разбивки конструктивных элементов, которые не являются частью файла проекта трассы, таких как ключевые позиции дренажной системы, фонарные столбы или дорожные знаки, не выходя из приложения Трассы и не переключаясь на Съемка. Дополнительные точки предоставляют сведения о пикете и смещении от основной трассы или секции.

Во время разбивки при необходимости можно выносить дополнительные точки. Нажмите на любую точку в задании или нажмите на точку в любом связанном файле, включая DXF, BIM или CSV.

Для получения дополнительной информации см. раздел Вынос дополнительных точек в справке Trimble Access.

Новые отклонения расстояние до поверхности у цели

Мы добавили два новых отклонения трассы:

• Превышение до поверхности у цели

• Перп. расст. до поверхности у цели

Эти новые отклонения задают вертикальное или перпендикулярное расстояние до поверхности в целевых координатах. Например, отклонение Превышение до поверхности у цели при выносе пикета на секции задает расстояние по вертикали до поверхности ниже пикета, а при разбивке секции – расстояние по вертикали до поверхности секцией.

Чтобы отличить эти отклонения от существующих отклонений Верт. расст. до поверхности и Перп. расст. до поверхности, мы переименовали их в Превышение до поверхности в текущем положении и Перп. расст. до поверхности в текущем положении.

Проход по трассе теперь поддерживается на Android

При использовании приложения Трассы на контроллере под управлением Android теперь можно просматривать автоматизированный 3D-проход по описанию трассы для файла проекта трассы. Ранее эта функция была доступна только при использовании контроллера под управлением Windows. Чтобы начать просмотр, нажмите на разбивочный элемент на карте, нажмите Просмотр и в виде плана выберите 3D проход.

Улучшение производительности

Мы улучшили производительность Trimble Access Трассы при использовании:

• Любые файлы трасс во время разбивки: пользователи будут видеть меньше сообщений о загрузке карты, была улучшена скорость реакции.

• Файлы LandXML: на прямых линиях были удалены лишние станции/поперечники, присутствующие в некоторых проектных файлах, улучшена начальная загрузка трассы на карте и уменьшена избыточная перезагрузка трассы.

Устраненные проблемы

• Отрицательный пикетаж на кривой: исправлена проблема при разбивке трассы - если разбиваемая позиция располагалась на дуге, превышающей 180 градусов, то значение станции становилось отрицательным и значение Превышение до оси отображалось как ?.

• Дополнительные точки: мы исправили несколько проблем с дополнительными точками, в том числе:

  • Строительные сдвиги для дополнительных точек теперь правильно отрисовываются на виде поперечника. Ранее они отрисовывались некорректно (не начинались с дополнительной точки).

  • При использовании программной клавиши Выбор для просмотра списка Дополнительные точки нажатие клавиши Esc для выхода из списка без выбора приводило к отображению на карте неправильной графики строительных горизонтальных сдвигов.

  • Если вид поперечника был доступен при просмотре дополнительных точек на 2D разбивочном элементе. Вид поперечника теперь доступен только в том случае, если разбивочные элементы представлены в 3D.

  • Выбранные дополнительные точки в файле трассы RXL были некорректно выделены в виде поперечника.

• Строительный сдвиг в плане: мы исправили эти проблемы при использовании строительного сдвига в плане:

  • При изменении проектной отметки на экране навигации строительный сдвиг в плане теперь правильно отображается на виде поперечника.

  • При разбивке дополнительной точки или точки на дополнительной секции строительный сдвиг в плане больше не отображается на виде в плане.

• Превышения вне трассы или вне секции: при разбивке До трассы или До секции, когда текущее положение находится вне трассы или секции, программное обеспечение больше не отображает навигацию при разбивке, так как они ее нельзя рассчитать. Ранее программное обеспечение показывало превышения, которые были неправильно рассчитаны относительно положения конечной станции.

• Вынос пикетов на секции: при выносе пикетов на секции поперечник дополнительной поверхности теперь отображается в местоположении пикета, а не в текущем местоположении.

• Ошибка выхода пикета за пределы диапазона: программное обеспечение больше не отображает ошибку выхода пикета за пределы диапазона, когда вы выносите пикет на секцию, где основной секцией является дуга.

• Вынос на две секции: При выносе До двух секций с использованием первичной секции в качестве одной из секций, имена обеих секций теперь отображаются на экране навигации.

• Разбивка до секции: вы больше не можете выбрать первичную секцию при разбивке до секции, так как этот метод предназначен для разбивки других строк. Чтобы выполнить разбивку до первичной секции, используйте метод До первичной секции.

• Выберите опорный разбивочный элемент: исправлена проблема, из-за которой пункт Выбрать опорный разбивочный элемент был недоступен в выпадающем меню при разбивке до первичной секции.

• Разбивка до разбивочного элемента: мы исправили проблему при разбивке до разбивочного элемента, из-за которой при наличии другого разбивочного элемента с таким же именем, видимого в Диспетчере слоев, отклонения при разбивке указывались относительно неправильного разбивочного элемента.

• Вид поперечника неправильно отображает 2D-точки: исправлена проблема, из-за которой 2D-точки (точки без высотной отметки) можно было просмотреть в виде поперечника. В виде поперечника можно просматривать только 3D-точки.

• Отредактированная проектная отметка: при выходе из разбивки отредактированная проектная отметка теперь удаляется, и в следующий раз используется исходная проектная отметка.

• Проектная станция: устранена проблема, из-за которой при выносе разбивочного элемента отображение Проектной станции было нулевым, а выбранная проектная станция не отображалась.

• Ошибки приложения: Устранен ряд проблем, вызывавших ошибки приложения при использовании или закрытии программного обеспечения. В частности:

  • При попытке просмотреть файл 12da, содержащий разбивочный элемент, начинающийся с кривой конца перехода, а не с ожидаемой кривой начала перехода, программное обеспечение теперь предупреждает, почему разбивочный элемент не может быть отображен. Остальную часть файла можно просмотреть и использовать. Ранее программное обеспечение автоматически закрывалось при возникновении этой ошибки.

  • При попытке просмотреть файл 12da на контроллере под управлением Android, в котором файл содержит строки, содержащие только вертикальный пикетаж без горизонтального пикетажа.

  • При просмотре файла RXL в Редакторе точек и изменении отображения на Пикет со сдвигом.

  • При разбивке До двух секций, где одна или обе секции складываются обратно на себя.

  • При попытке разбивки пикета на разбивочном элементе, когда трасса RXL содержит в шаблоне элемент бокового уклона.

  • При выборе нескольких объектов в файле LandXML и последующем нажатии программной клавиши Описание.

  • При просмотре файла LandXML, в котором несколько секций имеют идентичные имена на одной станции.

  • При попытке просмотра определения трассы в файле проекта трассы с помощью функции 3D прохода, когда был включен Дополнительный GPS.
