道路

增强功能

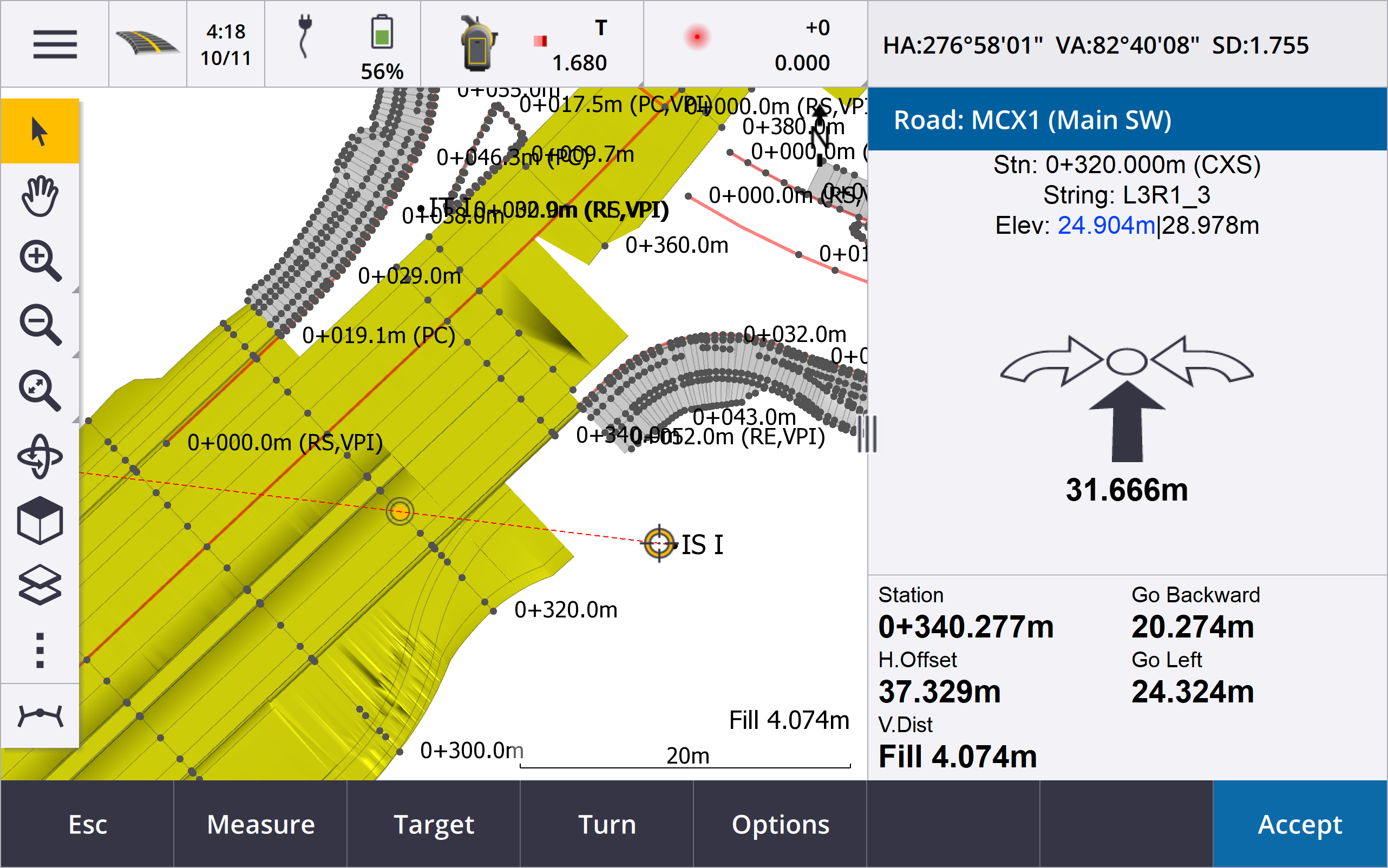

在不离开地图的情况下， 放样Trimble道路或Landxml路线道路

当从地图中选择Trimble道路或LandXML路线道路时，导航屏幕现在显示地图。 这提供了许多优点，包括：

  • 更大的灵活性和改进的工作流程。

    例如，在测量相对于道路的位置时，您可以点击路线上的桩号以放样该位置。 在存储点后，您可以选择路线上的另一个桩号，通过点击路线以测量相对于路线的位置，或者在空白的地图空间中点击以继续测量相对于道路的位置。 先前版本的软件意味着，如果您需要即时更改放样方法，则必须离开导航屏幕。

  • 与其他地图视图的一致性。
  • 放样道路时，现在可以使用地图缩放工具，使您能够以最适合您的方式查看道路。 横断面视图中也提供缩放工具。
  • 导航到目标时，您可以以3D模式查看道路。 当同时应用水平和垂直施工偏移量时，这特别有用。

LandXML路线道路增效性能

  • 桩号间隔：您现在可以编辑LandXML路线道路的桩号间隔。以前，这是默认为20.000米/65.617英尺。要编辑桩号间隔，请在地图中选择道路并点击 编辑，然后点击 选项。
  • 可用桩号：现在，您可以控制可用于放样的桩号。为此，请选择地图中的道路，然后点击 放样。在输入 天线高度 或 目标高度 值的屏幕中，请点击 选项，然后选择以下选项之一：
    • 计算断面 以查看由桩号间隔定义的桩号。
    • 水平曲线 以查看由水平定线定义的主要桩号。
    • 垂直曲线 以查看由垂直定线定义的主要桩号。
    • 设计断面 以查看由文件中位置定义的桩号。
  • 子路线中的弧：道路 软件现在支持LandXML路线道路中的子路线中的弧。

在3D驱动中绕行道路

现在，您可以使用自动3D穿越功能在检查道路时绕行道路。为此，点击 以使行驶穿越暂停，然后点击屏幕并向绕行方向滑动。

已解决的问题

  • LandXML路线道路中的附加路线：我们已经修了复以下问题：
    • 当路线由 偏移量和计算坡度 定义时，并且 从路线导出 和 从路线计算 有相同的偏移量，该附加路线计算不正确。TA-39785
    • LandXML道路文件中某些路线可能已出现并充当为附加路线，但不是附加路线。
  • 检查LandXML路线道路：检查LandXML路线道路时，如果您在另一条道路上选择位置或路线，则所选内容现在会突出显示。现在，您也可以使用箭头键选择其他位置或路线。
  • 地图在绕行时进行放样：对于Trimble或LandXML路线道路，在地图在绕行时，现在选择放样位置更加可靠。以前可能很难选择正确的位置，尤其是当地图成锐角时。对于GENIO道路Trimble建议您当地图在平面视图中时选择位置。
  • 放样路基：当使用水平施工偏移量放样路基位置时，现在可以使用箭头键选择下一个（或上一个）桩号。以前，由施工偏移量定义的位置移动到新桩号，但路基位置仍保留在原始桩号。从列表中选择桩号工作正常。
  • 水平施工偏移量：现在，在选择路线上的桩号、附加路线上的桩号或附加点时，放样时将显示水平施工偏移量。以前，当所选位置没有高程时，不会显示偏移量。
  • 水平定线中的缓和曲线元素：我们已经修复了一个问题，当部分发展的缓和曲线的起始和结束半径值有异常小的差异时，道路的水平定线显示不正确。
  • GENIO 道路：在检查或放样具有大量横断面的GENIO道路时，提高了性能。以前，在选择路线或路线上的一个桩号的速度很慢。
  • 应用程序错误：在使用或关闭软件时我们已经修复了导致应用程序偶然错误的几个问题。尤其是：
    • 当您尝试查看横断面时，相对于LandXML附加路线（定义为独立路线）进行放样。

    • 当您尝试编辑附加路线上的桩号高程时。

    • 当您在 放样 屏幕中选择一个包含TT记录的GENIO文件时。
    • 当您打开包含LandXML路线道路的任务时，该道路包含附加路线时，将不再显示 高剩余字节 消息。
    • 当您切换到横断面视图时，在没有边坡的区域，但有定义在区域之前和之后定义了边坡。
