Výpočet azimutu

Azimut můžete vypočítat pomocí vložených dat nebo bodů uložených do úlohy a výsledky můžete uložit do úlohy.

  1. Chcete-li otevřít formulář Výpočet azimutu, proveďte jeden z následujících kroků:
    • Klepněte a vyberte Cogo / vypočítat azimut.
    • Z kalkulačky klikněte na Azimut.
  2. Vypočítejte azimut pomocí jedné z níže uvedených metod.

  3. Při výběru referenčních bodů je vyberte z mapy nebo klikněte na pro další metody výběru. Viz Zadání názvu bodu.

    Můžete vložit data v různých jednotkách. Například můžete přičíst úhel ve stupních k úhlu v radiánech, výsledek se zobrazí ve formátu, který jste určili ve vlastnostech úlohy.

  1. V poli Metoda vyberte Mezi dvěma body.

  2. Vyberte Z bodu (1) a Do bodu (2).

    Software vypočítá azimut mezi zadanými hodnotami (3).

  3. Ťukněte na Uložit.

Azimut mezi dvěma body můžete vypočítat přímo v job v políčku azimut. K tomu je potřeba vložit názvy bodů do políčka Azimut, oddělené pomlčkou. Například, pro výpočet azimutu z bodu 2 do bodu 3, vložte "2–3". Tato metoda funguje s většinou alfanumerických názvů bodů, ale nefunguje, pokud název bodu již obsahuje pomlčku..

  1. V poli Metoda vyberte Rozpůlený azimut.

  2. Zadejte hodnoty pro Azimutu 1 (1) a Azimutu 2 (2).

    Software vypočítá následující hodnoty: azimut ležící na půl cesty mezi zadanými hodnotami (3) a vypočteným úhlem, měřeným ve směru hodinových ručiček mezi azimutem 1 a azimutem 2.

  3. Ťukněte na Uložit.
  1. V políčku Metoda vyberte Rozpůlený roh.

  2. Vyberte Boční bod 1 (1), Rohový bod (3) a Boční bod 2 (2).

    Software vypočítá následující hodnoty:

    • azimut (4), půlka mezi Bočním bodem 1 a Bočním bodem 2, z Rohového bodu
    • vnitřní úhel (5) a vnější úhel (6)
    • vzdálenost z rohového bodu ke dvěma bočním bodům a vzdálenost z jednoho bočního bodu ke druhému
    • azimut z rohového bodu ke dvěma bočním bodům
    • úhel mezi rohovým bodem a každým bočním bodem, stejně jako protilehlý úhel (7)
  3. Ťukněte na Uložit.
  1. V políčku Metoda vyberte Azimut plus úhel.

  2. Zadejte Azimut (1) a Otočný úhel (2).

    Software vypočítá součet obou hodnot (3).

  3. Ťukněte na Uložit.

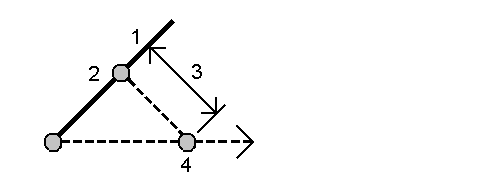

  1. V políčku Metoda vyberte Azimut odsazené linie.

  2. Vyberte linii (1) a zadejte staničení (2) a horizontální odsazení (3).

    Pokud linie ještě neexistuje, klikněte na a vyberte Dva body. Zadejte počáteční a koncový bod pro definici linie.

    Software vypočítá následující hodnoty: Vypočtený azimut (4) z počátečního bodu linie k odsazenému bodu a vypočtený úhel po směru hodinových ručiček mezi linií a azimutem (4).

  3. Ťukněte na Uložit.
