Uživatelem definované vytyčovací formáty

V následujícím seznamu jsou uvedeny přeložené formáty vytyčování spolu s jejich popisem. Tyto formáty jsou dodávány s jazykovými soubory:

• Bod – vytyčení

  Zjednodušená obrazovka vytyčování zobrazující výškový rozdíl k navrhovanému bodu (výkop/násyp). Výškové rozdíly k DMT budou zobrazeny dle možností.

• Bod – vytyčení více výšek

  Obrazovka vytyčování umožňující upravovat výšku projektovaného bodu (hodnoty náspu a výkopu budou aktualizovány) a zadat navíc až dva výškové návrhy s přidruženými výškovými odsazeními s aktualizovanými hodnotami výkopu/náspu.

• Linie – vytyčování

  Zjednodušená obrazovka vytyčení zobrazující výškový rozdíl k projektované poloze. Je zobrazeno příslušné staničení a odsazení v závislosti na zvolené metodě vytyčování linie.

• Oblouk – vytyčování

  Zjednodušená obrazovka vytyčení zobrazující výškový rozdíl k projektované poloze. Je zobrazeno příslušné staničení a odsazení v závislosti na zvolené metodě vytyčování oblouku.

• DMT – vytyčování

  Zjednodušená obrazovka vytyčení zobrazující výškový rozdíl vytyčovanému digitálnímu modelu terénu.

• Vytyčování invertorů otvoru

  Při vytyčování otvoru s několika invertory ze souboru LandXML potrubní síti poskytuje zjednodušené zobrazení vytyčení, které využívá extra invertních výšek v souboru LandXML síťového potrubí k výpočtu jejich přidružených vertikálních ofsetů a aktualizovaných hodnot výkopu/násypu na obrazovce Potvrzení vytyčené delty.

Pokud ja nainstalována aplikace Trasy, jsou k dispozici ještě další vytyčovací formáty:

• Trasa – Průsečík a odsazení

  Zobrazuje podrobnosti všech standardních odchylek trasy plus seznam vodorovných a výškových rozdílů od vytyčované polohy k poloze příčného řezu. Uvedené rozdíly obsahují aplikované vodorovné a výškové konstrukční odsazení.

• Trasa – vytyčování

  Zjednodušená obrazovka vytyčení zobrazující výškový rozdíl k projektované trase. Je uvedeno příslušné staničení, odsazení a podrobnosti příčného profilu (v případě vytyčování průsečíku) v závislosti na způsobu vytyčování trasy.

• Trasa – Příčný řez

  Poskytuje všechny standardní vytyčovací odchylky a seznam prvků definujících příčný řez (levé a pravé) v zvoleném staničení.

Pokud ja nainstalována aplikace Vedení, jsou k dispozici ještě další vytyčovací protokoly:

• Vedení – Vytyčení

  Poskytuje podrobnosti o všech standardních zarovnávaných deltách plus stavy před a za hodnotami stanice jsou reportovány pro polohy měřené ve vnitřních a vnějších úhlech netangenciálních průsečíků v zarovnání.

  Vyberte Formát vytyčovacích odchylek při vytyčení potrubí.

• Vedení – Vytyčení bodů

  Poskytuje podrobnosti o všech standardních bodech delt plus stavy před a za hodnotami stanice jsou reportovány pro polohy měřené ve vnitřních a vnějších úhlech netangenciálních průsečíků v zarovnání.

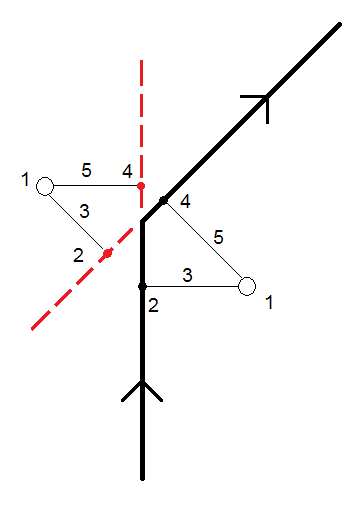

  Viz obrázek, kde:

  1	Vytyčeny - bod
  2	Staničení vpřed
  3	Odsazení vpřed
  4	Staničení zpět
  5	Odsazení zpět

  Vyberte Formát vytyčovacích odchylek při vytyčení potrubí.

Obsah a formát vytyčovacích protokolů jsou ošetřeny XSLT šablonami. Přeložené výchozí soubory XSLT šablony vytyčení (*.sss) jsou zahrnuty do jazykových souborů a přístupné pomocí softwaru Trimble Access z jazykových složek. Můžete vytvořit nové protokoly v kanceláři a potom je zkopírovat i do složky System Files kontroleru.

Vývoj XSLT šablon je náročnější činnost, která se doporučuje uživatelům se zkušenostmi s programováním. Další informace naleznete v samostatných souborech stylů. Pro stáhnutí přejděte do www.trimble.com/support_trl.aspx?Nav=Collection-62098&pt=Trimble%20Access a klikněte na Style Sheets.
