Punkt relativ zu einer 3D-Achse messen

  1. Tippen Sie auf , und wählen Sie Messen / 3D-Achsen messen.

  2. Geben Sie zwei Punkte ein oder messen Sie zwei Punkte, die eine 3D-Achse definieren.

  3. Tippen Sie auf Optionen, um das Format zur Anzeige der Differenzen für die relativ zur Achse gemessenen Punkte zu wählen.

  4. Tippen Sie auf Next.

    Das Instrument schaltet automatisch zum TRK-Modus. Wenn Trimble Access eine Strecke vom Instrument empfängt, werden die Differenzfelder automatisch aktualisiert.

    Wenn Sie nicht zu einem Prisma messen, stellen Sie den DR-Modus im Bildschirm Instrumentenfunktionen ein.

    Sie können die TRK‑Messung entweder akzeptieren oder auf Messen tippen, um eine Messung im STD‑Modus vorzunehmen.

    Die Trimble Access Software zeigt die Koordinaten und die Höhe des gemessenen Punktes an sowie die Orthogonal- und Höhendifferenzen des Punkts relativ zur 3D-Achse (siehe nachstehende Diagramme).

  5. Geben Sie den Punktnamen und bei Bedarf den Code ein.

    Beschreibungen und Attribute werden nicht unterstützt.

  6. Tippen Sie auf Speich.

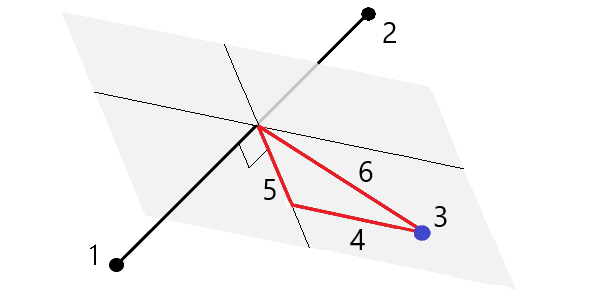

Im folgenden Diagramm und in der Tabelle sind die ausgegebenen orthogonalen Differenzen im Standardformat aufgeführt:

1 Der 1. Punkt, der die 3D-Achse definiert 4 Horizontalversatz zur 3D-Achse
2 Der 2. Punkt, der die 3D-Achse definiert 5 Rechtwinkliges Offset zum Orthogonalpunkt auf der 3D-Achse
3 Der gemessene Punkt 6 Radialoffset zum Orthogonalpunkt auf der 3D-Achse

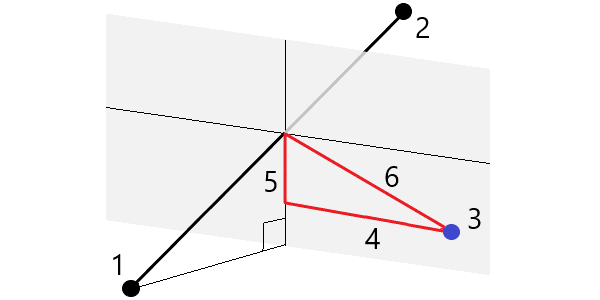

Im folgenden Diagramm und in der Tabelle sind die ausgegebenen vertikalen Differenzen im Standardformat aufgeführt:

1 Der 1. Punkt, der die 3D-Achse definiert 4 Horizontalversatz zur 3D-Achse
2 Der 2. Punkt, der die 3D-Achse definiert 5 Vertikalversatz zum Höhenpunkt auf der 3D-Achse
3 Der gemessene Punkt 6 Radialoffset zum Höhenpunkt auf der 3D-Achse

Trimble Access zeigt außerdem Folgendes an:

  • Die Strecke von Punkt 1 und Punkt 2 zum berechneten Orthogonalpunkt auf der 3D-Achse
  • Die Strecke von Punkt 1 und Punkt 2 zum berechneten Höhenpunkt auf der 3D-Achse
  • Die Koordinaten und die Höhe der berechneten Orthogonal- und Höhenpunkte auf der 3D-Achse

Wenn die Punkte 1 und 2 eine Vertikalachse definieren werden für alle Höhendifferenzen Werte von Null (?) angezeigt.
