Sivusiirtymät

Merkitse tiestä tasattuja paikannuksia jättäen ajoradan tyhjäksi rakentamista varten määrittämällä yhden tai useamman sivusiirtymän tietä varten. Sivusiirtymää sovelletaan kaikkiin tiellä oleviin paikannuksiin.

Taso- ja poikkileikkausnäkymässä sivusiirtymää ilmaisee vihreä katkoviiva, ja kiinteä vihreä ympyrä ilmaisee sivusiirtymille säädettyjä valittuja paikannuksia.

Kun määrittelet tien sivusiirtymän, siirtymää:

  • käytetään kaikkiin saman tiedostomuodon teihin samassa työssä.
  • käytetään kaikkiin tien myöhempiin mittauksiin samassa työssä, kunnes jokin muu sivusiirtymä on määritetty.
  • ei käytetä samaan tiehen, kun se avataan toisesta tiestä.

Määrittele sivusiirtymä näpäyttämällä ja pitämällä tasonäkymää tai poikkileikkausnäkymää pohjassa ja valitse Määritä sivusiirtymät.

Jos merkitset Trimble-tietä käyttäen perinteistä valikkovalintaa, voit määritellä sivusiirtymät Merkinnän kuvaruudussa.

Kun mittaat paikannuksia suhteessa vaakageometriaan/pääketjuun tai merkkaat niillä olevia paaluja, voit määritellä vaakasuoran sivusiirtymän, jossa:

  • Negatiivinen arvo tasaa pisteitä vaakageometrian/pääketjun vasemmalla puolella.
  • Positiivinen arvo tasaa pisteitä vaakageometrian/pääketjun oikealla puolella.

Muiden kuin sivukaltevuusjonojen kohdalla voit määrittää vaakasuoran sivusiirtymän, jossa:

  • Negatiivinen arvo tasaa pisteitä vaakageometriaa/pääketjua kohti (sisällä).
  • Positiivinen arvo tasaa pisteitä vaakageometriasta/pääketjusta pois päin (ulkona).

Jos merkitset sivukaltevuutta, johon on sovellettu sivusiirtymiä ja johon haluat tallentaa sijainnin leikkauspisteen ja sivusiirtymän kohdalla, valitse Tallenna sekä leikkauspiste että sivusiirtymä -valintaruutu määrittäessäsi sivusiirtymää. Ks Leikkauspiste.

Näpäytä Vaakasiirtymä vieressä määrittääksesi, sovelletaanko siirtymää:

  • Vaakasuunnassa
  • Linjan kaltevuudessa edellisestä jonosta nykyiseen poikkileikkauksessa olevaan jonoon
  • Linjan kaltevuudessa nykyisestä jonosta seuraavaan poikkileikkauksessa olevaan jonoon

Seuraava kaaviokuva näyttää pisteeseen sovelletun Vaakasiirtymän (1), Kallista edellinen siirtymä (2) ja Kallista seuraava siirtymä (3). Kallista edellinen -vaihtoehdossa siirtymän kaltevuuden määrittää linjan (4) kaltevuus ennen merkittäväksi valittua sijaintia (5). Kallista seuraava -vaihtoehdossa siirtymän kaltevuuden määrittää linjan (4) kaltevuus merkittäväksi valitun sijainnin (6) jälkeen. Korkeussiirtymän arvo kaaviokuvassa on 0.000.

Vaakasivusiirtymiä ei voi soveltaa edellisen linjan sivukaltevuuden arvolle jos pisteen siirtymä on nolla.

Voit määrittää vaakasiirtymän nykyisen sijaintisi kautta, kun mittaat sijainteja suhteessa jonoon (ei koske Mittaa lähin jono -vaihtoehtoa) tai merkitset jonolla olevia paaluja. Tee näin seuraavasti:

  1. Näpäytä Vaakasiirtymän kentän vieressä ja valitse Laskettu.

  2. Navigoi paikkaan, johon haluat sijoittaa paalun.

    Vasemmalle/Oikealle -navigaatiodelta korvataan etäisyydellä vaakageometriaan kun vaakasiirtymä on laskettu.

  3. Mittaa ja tallenna piste.

    Laskettu vaakasiirtymä ilmoitetaan Merkinnän eromittoina.

Kun kyseessä on GENIO-tie, näpäytä Vaakasiirtymän vieressä määrittääksesi, sovelletaanko siirtymää:

  • Suorakulmaisesti pääketjuun nähden merkittävälle aliketjulle
  • Suorakulmaisesti merkittävään aliketjuun nähden

Seuraavassa kaaviossa esitetään Vaakasiirtymä (1) suorakulmaisesti pääketjuun (2) nähden ja Vaakasiirtymä (3) aliketjuun (4) nähden.

Voit määrittää vaakasiirtymän valitun sijainnin ja pääketjun välisen etäisyyden avulla, kun merkitset paaluja jonolle. Tee näin seuraavasti:

  1. Näpäytä Vaakasiirtymän kentän vieressä ja valitse Pääketjuun.
  2. Navigoi prismaan, joka tulee olemaan pääketjulla.

  3. Mittaa ja tallenna piste.

    Laskettu vaakasiirtymä ilmoitetaan Merkinnän eromittoina.

Tämä vaihtoehto ei ole käytettävissä, jos ketju merkitään 5D-ketjuna tai vaakasiirtymää käytetään suorakulmaisesti aliketjuun.

Voit määrittää vaakasiirtymän valitun sijainnin ja nykyisen sijaintisi välisen etäisyyden avulla, kun mittaat sijainteja suhteessa jonoon tai jonolla olevaan paaluun. Tee näin seuraavasti:

  1. Näpäytä Vaakasiirtymän kentän vieressä ja valitse Laskettu.

  2. Navigoi paikkaan, johon haluat sijoittaa paalun.

    Vasemmalle/Oikealle -siirtymäero korvataan lasketulla vaakasiirtymällä.

  3. Mittaa ja tallenna piste.

    Laskettu vaakasiirtymä ilmoitetaan Merkinnän eromittoina.

Tämä vaihtoehto ei ole käytettävissä, jos vaakasiirtymää käytetään suorakulmaisesti aliketjuun.

Voit määrittää korkeussiirtymän, jossa:

  • Negatiivinen arvo tasaa pisteitä kohtisuoraan alas.
  • Negatiivinen arvo tasaa pisteitä kohtisuoraan ylös.

Korkeussiirtymä-arvoja ei sovelleta DTM-pintoihin.

Näpäytä Korkeussiirtymän vieressä määrittääksesi, sovelletaanko siirtymää:

  • pystysuunnassa
  • suorakulmaisesti poikkileikkauksen elementtiin ennen merkittävää pistettä.

Seuraavassa kaaviossa esitetään pystysuunnassa käytetty Korkeusero (1) ja suorakulmaisesti (2) edelliseen poikkileikkaukseen elementtiin (3) käytetty Korkeusero.

Kun työskentelet GENIO-tiedostosta määritettyjen teiden parissa, voit määrittää paalun sivusiirtymän, jossa:

  • Positiivinen arvo siirtää pistettä seuraavaan paalun suuntaan (eteenpäin.)
  • Negatiivinen arvo siirtää pistettä edellisen paalun suuntaan (taaksepäin).



  • Et voi soveltaa paalun sivusiirtymää 5D-ketjulle, joka sijaitsee leikkauspisteessä.
  • Paalun sivusiirtymää sovelletaan tangentin suuntaisesti merkittävään jonoon.

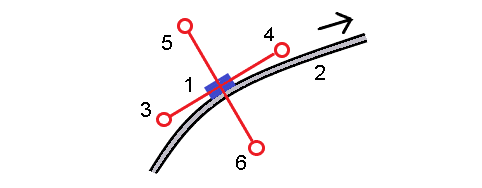

Paalun sivusiirtymät ovat hyödyllisiä, kun merkitset lietekuoppaa kaarevaan tieosuuteen seuraavan diagrammin osoittamalla tavalla. Koska lietekuoppa (1) sijoitetaan paikoilleen tyypillisesti ennen reunakivetyksen (2) ja kanavan valmistumista, tasaamalla paalua eteenpäin (3) ja taaksepäin (4) sekä horisontaalisesti vasemmalle (5) ja oikealle (6) lietekaivo voidaan laittaa paikoilleen oikein suuntautuneena.
