Kaaren merkintä

Enne kuin aloitat, konfiguroi navigointinäytön asetuksesi. Voit merkitä kohteen suhteessa DTM:ään tai suunnitelman korkeuteen jos tarpeen.

  1. Tee jokin seuraavista:

    • Näpäytä ja valitse Merkintä/Kaaret ja näpäytä sitten Kaaren nimen kentän vieressä ja tarkastellaksesi listaa aikaisemmin määritellyistä kaarista, joista voit valita.
    • Valitse kartalta merkattava kaari. Näpäytä Merkitse.

      • Kun valitset merkattavaa kaarta näytössä, näpäytä kaaren sitä päätä, jonka haluat olevan sen alkupää. Kaarelle piirretään kulkusuuntaa osoittavat nuolet. Jos kaaren kulkusuunta ei ole oikein, poista kaaren valinta näpäyttämällä sitä ja valitse kaari uudelleen oikeassa suunnassa näpäyttämällä sen oikeaa päätä. Vaihtoehtoisesti näpäytä karttaa ja pidä sitä painettuna ja valitse Käänteinen kaaren suunta.

      Jos kaarta on tasattu, siirtymäsuuntia ei vaihdeta, kun kaaren suunnan suuntaa käännetään.

  2. Valitse menetelmä Merkinnän kentältä ja täytä sitten vaadittavat kentät. Katso alla oleva osio Kaaren merkintämenetelmät.

    Valitse merkattava paalu näpäyttämällä Sta-- ja Sta+-valonäppäimiä tai valitse Paalun kenttien vieressä oleva valitaksesi alku- tai loppupaalun.

  3. Voit tarkastella kaaren määritelmää näpäyttämällä Tiedot.
  4. Syötä Antennin korkeus tai Prismakorkeus, merkattavan paalun arvo (jos se on olemassa) ja mahdolliset muut tiedot, kuten vaaka- ja korkeussiirtymät.
  5. Näpäytä Aloita.
  6. Navigointi pisteeseen.

  7. Kun piste on toleranssin sisällä, mittaa piste napauttamalla Mittaa.

    Jos käytössäsi on Trimble SX12 Scanning -takymetrillä TRK-tilassa laserosoittimen ollessa käytössä, Merkinnän ruudussa näkyy Merkkaa piste-valonäppäin Mittaa-valonäppäimen sijasta. Napauta Merkkaa piste siirtääksesi kojeen STD-tilaan. Laserosoitin lopettaa välkkymisen ja siirtyy EDM-sijaintiin. Kun tallennat pisteen napauttamalla Hyväksy, koje palaa automaattisesti TRK-tilaan ja laserosoitin alkaa taas välkkyä. Päivitä ja mittaa merkinnän deltat uudelleen napauttamalla Mittaa napautettuasi Merkkaa piste ja ennen kuin napautat Hyväksy. Lisätietoja on kohdassa EDM-asetukset.

  8. Tallenna piste napauttamalla Hyväksy.
  9. Jos valitsit Näytä ennen tallennusta -asetuksen, Merkinnän asetusten ruudussa valitsemasi merkinnän deltat tulevat ruutuun. Näpäytä Tall.
  10. Ohjelmisto palaa karttaan, tai jos valitsit useita merkittäviä pisteitä, Merkittävien kohteiden listaan.

Kaaren merkintämenetelmät

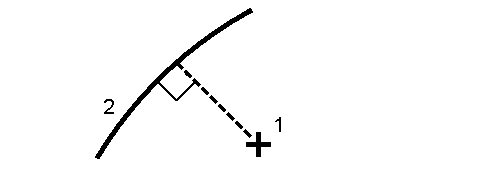

Mittaa sijaintisi (1) suhteessa määritettyyn kaareen (2).

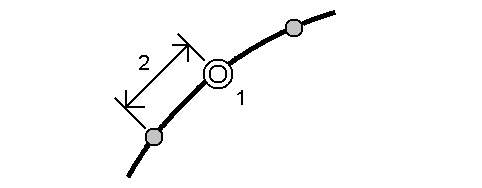

Merkitse pisteitä (1) määritetyllä kaarella paaluvälein (2) kaarta pitkin.

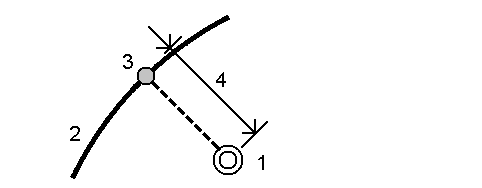

Merkitse piste (1) kohtisuoraan määritetyllä kaarella (2) olevaa paalua (3) kohti ja siirtymän vasemmalle tai oikealle vaakasuoran etäisyyden (4) mukaan.

Pisteen suunniteltu korkeus vastaa kaaren korkeutta valikoidulla paalulla.

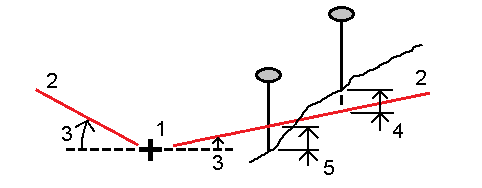

Mittaa sijaintisi suhteessa kaltevaan tasoon 2, joka on määritelty määritellyn kaaren (1) kummallakin puolella. Kukin kalteva taso voidaan määritellä eri kaltevuudella (3).

Käytä vasemmalle kallistuvaa kenttään ja oikealle kallistuvaa kenttää määrittelemään kaltevuuden tyypin yhdellä seuraavista tavoista:

  • Vaaka- ja korkeusero
  • kaltevuus ja vinoetäisyys
  • kaltevuus ja vaakasuora etäisyys

Ohjelmisto ilmoittaa sijaintisi suhteessa kaareen ja korkeuseron leikkauksena (4) tai täyttönä (5) suhteessa kaltevaan tasoon.

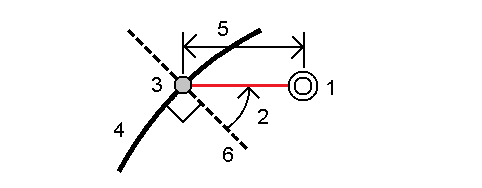

Merkitse piste (1) viistossa (2) määritetyllä kaarella (4) olevaa paalua (3) kohti ja siirtymän vasemmalle tai oikealle viistoetäisyyden (5) mukaan. Vinoumaa voi määrittää eteen- tai taaksepäin kääntynyt deltakulma linjaan (6) oikeissa kulmissa suhteessa merkattavaan kaareen, tai vinouma voi olla atsimuutin määrittämä. Kaaviokuva näyttää pistettä, jota määrittää eteenpäin kallistunut vinouma ja tasaus oikealle.

Pisteen korkeutta voi määritellä:

  • Kalteva taso kaaresta – korkeuden laskee kalteva taso syötetyn paalun kaaren korkeudesta.
  • Delta kaaresta – korkeuden laskee delta syötetyn paalun kaaren korkeudesta.
  • Näppäily – korkeus on näppäilty.

Jos kaarella ei ole mitään korkeutta, pisteen korkeus tulee näppäillä.

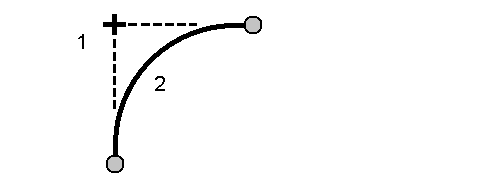

Merkitse kaaren (2) leikkauspiste (1).

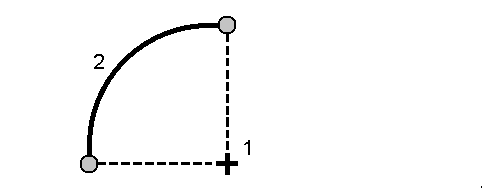

Merkitse määritetyn kaaren (2) keskipiste (1).
