LandXMLストリング道路

LandXMLストリング道路は、レビューや杭打ちができるように、オフィスのソフトウェアからエクスポートする時点で、あらかじめ定義されています。参照個所...

• Trimble Business CenterからLandXMLストリング道路をエクスポートするには
• Tekla CivilからLandXMLストリング道路をエクスポートするには
• Trimble NovapointからLandXMLストリング道路をエクスポートするには

LandXML横断面道路と違い、LandXMLストリング道路はTrimble RXL道路としては保存されません。Trimble 道路で使用されるときもXMLファイルのままです。

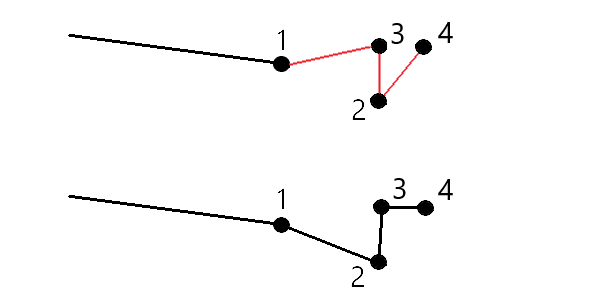

オフィスソフトウェアで道路を定義する場合、鉛直面を避けることを推奨します。あるストリングのオフセットが別のストリングと同じ場合、Roadsソフトウェアはストリングを結合して横断面を表示する際、間違った順序でストリングを結合する場合があります。この問題を回避するには、ストリングを定義する際、一方のストリングのオフセット値を他方のストリングからわずかにずらします。たとえば、縁石と水路の横断面を示す次の例では、上の図の2と3のストリングはオフセット値が同じであるため、赤線で示すように正しく結合されない可能性があります。下の図では、ストリング3がストリング2からわずかにずらして定義されており、黒線で示すように、ストリングは常に正しく結合されます。

LandXMLストリング道路の利点

LandXMLストリング道路は、GENIOストリング道路と非常によく似ていますが、多くの利点があります。

• 道路の定義が完了し、レビューや杭打ちの準備が整っているため、道路を定義するためのストリングを選択する必要はありません。
• ストリング名も4文字に制限されません。

• LandXMLファイルには、複数の道路を含めることができます。

• LandXMLファイルには、複数の面を含めることができます。
• Trimble Business Centerからエクスポートする場合や、Trimble 道路を使用してファイルや杭打ちを表示する場合は、LandXMLストリングファイルの方が適しています。

従来のLandXMLストリング形式にはサイドスロープのサポートは含まれていませんが、Trimbleは現時点で、サイドスロープのサポートを追加する形でLandXML形式を拡張済みです。Trimble Business CenterからエクスポートされたLandXMLストリングファイルでは、サイドスロープが定義されています。サイドスロープは、Trimble 道路ソフトウェア内で定義や修正を行うこともできます。

LandXMLストリング道路の編集

LandXMLストリング道路を編集するには、マップで道路を選択し、編集ソフトキーをタップします。以下が可能です:

• 水平・縦断線形を定義する幾何学的要素のレビュー。
• 道路を定義するストリングのリストを参照する。
• 追加ストリングの定義または編集。
• センターラインの除外。
• 左端または右端のストリングをサイドスロープに変換。
