Para calcular um ponto

Para calcular as coordenadas de um ponto de interseção de um ou mais pontos, uma linha ou um arco:

  1. Clique em e selecione Cogo / Calcular ponto.

  2. Insira o nome do ponto e, se necessário, o código do ponto.

  3. Defina um novo ponto usando um dos métodos abaixo.
  4. Ao selecionar pontos de referência, selecione-os no mapa ou clique em para outros métodos de seleção. Veja Para inserir um nome de ponto.
  5. Para alterar como as distâncias são calculadas, clique em Opções. Consulte Configurações Cogo.
  1. No campo Método, selecione Direção e distância.
  2. Selecione o ponto inicial (1).

  3. No campo Ponto Inicial, clique em para selecionar os métodos de medição Radial ou Seqüencial.

    Quando Seqüencial for selecionado, o campo Ponto inicial será atualizado automaticamente para o último ponto de interseção armazenado.

    Radial

    Sequencial:

  4. Configure Origem Azimute para Grade 0° Verdadeiro, Magnético, ou Sol (somente em GNSS).

  5. Insira o azimute (2) e a distância horizontal (3).

    Para ajustar o valor de azimute:

    • No campo Azimute, clique em para ajustar o azimute em +90°, ‑90° ou +180°.
    • Insira um valor no campo Delta do Azimute. O campo Azimute Calculado exibe o azimute ajustado pelo delta do azimute.
  6. Pressione Calc. O software calcula o ponto de interseção (4).

  7. Clique em Armazenar.

  1. No campo Método, selecione Ângulo virado e distância.
  2. Selecione o ponto inicial (1).

  3. No campo Ponto Inicial, clique em para selecionar os métodos de medição Radial ou Seqüencial.

    Quando Seqüencial for selecionado, o campo Ponto inicial será atualizado automaticamente para o último ponto de interseção armazenado. A orientação de para os novos pontos que movem para diante é o azimute reverso computado do ângulo virado anterior.

    Radial

    Sequencial:

  4. Para definir a orientação de referência:
    1. Selecione ponto final. Alternativamente, clique em no campo Ponto final e selecione Azimute e então insira o azimute (2).
    2. Insira o ângulo virado.
  5. Insira a distância horizontal (3).
  6. Pressione Calc. O software calcula o ponto de interseção (4).

  7. Clique em Armazenar.

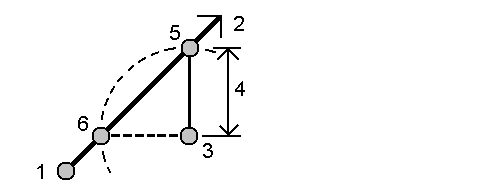

  1. No campo Método, selecione Interseção Dir‑dist.

  2. Selecione o ponto 1 (1) e o ponto 2 (3), então insira o azimute (2) e a distância horizontal (4).

  3. Pressione Calc. Há duas soluções (5,6) para este cálculo.
  4. Para visualizar a segunda solução, clique em Outra.
  5. Clique em Armazenar.

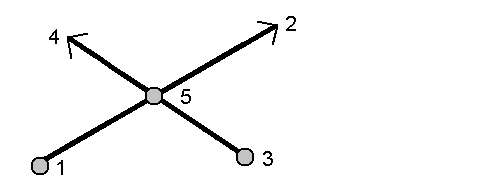

  1. No campo Método, selecione Interseção Dir‑dir.

  2. Selecione o ponto 1 (1) e o ponto 2 (3), então insira o azimute a partir do ponto um (2) e do ponto dois (4).

  3. Pressione Calc. O software calcula o ponto de interseção (5).
  4. Clique em Armazenar.

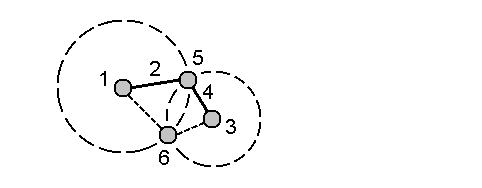

  1. No campo Método, selecione Interseção dist‑dist.

  2. Selecione o ponto 1 (1) e o ponto 2 (3), então insira a distância horizontal a partir do ponto um (2) e do ponto 2 (4).

  3. Pressione Calc. Há duas soluções (5,6) para este cálculo.
  4. Para visualizar a segunda solução, clique em Outra.
  5. Clique em Armazenar.

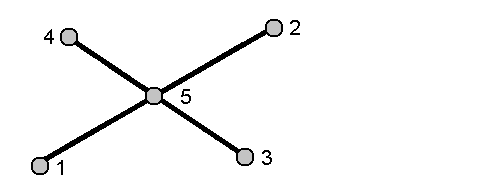

  1. No campo Método, selecione Intersecção 4 pontos.

  2. Selecione o ponto inicial da linha 1 (1), o ponto final da linha 1 (2), o ponto inicial da linha 2 (3) e o ponto final da linha 2 (4).

  3. Insira todas as mudanças na posição vertical como uma distância vertical a partir do final da linha 2.

  4. Pressione Calc. O software calcula o ponto deslocado (5).

    As duas linhas não devem interceptar-se, mas devem encontrar-se num ponto, como ilustrado abaixo.

  5. Clique em Armazenar.

Se usar o método de Intersecção 4 pontos ou o método A partir de uma linha de base e depois mudar o registro da altura da antena para um dos pontos da fonte, as coordenadas do ponto de deslocamento não serão atualizadas.

  1. No campo Método, selecione A partir de uma linha de base.

  2. Selecione o ponto inicial (1) e o ponto final (2) da linha de base.

  3. Insira a Distância e selecione o método Direção da distância (5, 6, 7 ou 8).
  4. Insira a distância do deslocamento e selecione Direção do deslocamento (3 ou 4).
  5. Insira a distância vertical.

    A distância vertical depende da Direção da distância. Se a distância for relativa ao ponto de início, a elevação do ponto calculado ser?a elevação do ponto de início mais a distância vertical. De forma semelhante, se a direção for relativa ao ponto final, a elevação do ponto calculado ser?a elevação do ponto final mais a distância vertical.

  1. Pressione Calc. O software calcula o ponto deslocado (9).

Se usar o método de Intersecção 4 pontos ou o método A partir de uma linha de base e depois mudar o registro da altura da antena para um dos pontos da fonte, as coordenadas do ponto de deslocamento não serão atualizadas.

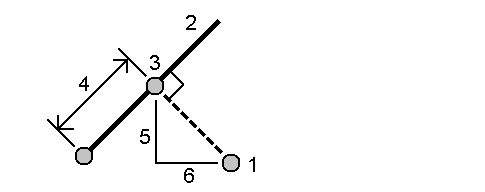

Para computar um ponto em uma posição ao longo da linha que ?perpendicular a outro ponto:

  1. No campo Método , selecione Projetar ponto para linha.

  2. Insira o Ponto a projetar (1).

  3. Insira o Nome da linha (2) ou selecione o Ponto inicial e o Ponto final para definir a linha.

  4. Pressione Calc.

    O software calcula os seguintes valores:

    • coordenadas do ponto (3)
    • distância horizontal ao longo da linha (4)

    • Distância horizontal e em inclinação, azimute, rampa, distância vertical e valores de delta norte (5) e leste (6) do ponto selecionado (1) ao ponto (3)

  5. Clique em Armazenar.

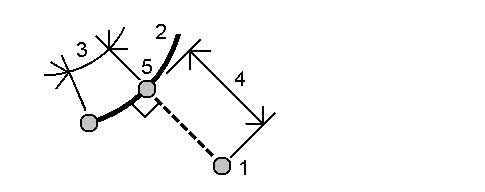

Para computar um ponto em uma posição ao longo de um arco que ?perpendicular a outro ponto:

  1. No campo Método , selecione Projetar ponto para arco.

  2. Insira o Ponto a projetar (1).

  3. Insira o Nome do arco ou digite um novo arco.

  4. Pressione Calc.

    O software calcula os seguintes valores:

    • coordenadas do ponto (5)
    • distância horizontal ao longo do arco (3)

    • distância horizontal a partir do arco (4)

  5. Clique em Armazenar.
