Para subdividir um arco

  1. Para abrir um formulário Subdividir um arco, você pode:

    • No mapa, selecione o arco a ser subdividido. Toque e mantenha o toque sobre o mapa e selecione Subdividir um arco
    • Clique em e selecione Cogo / Subdividir um Arco. Insira o nome do arco.
  2. Para definir o código dos pontos criados, pressione Opções e selecione o nome ou código do arco que deve ser subdividido no campo Código de ponto a ser subdividido.

  3. Subdivida o arco usando um dos seguintes métodos.

    Os nomes dos pontos criados são incrementados a partir do nome do ponto inicial e armazenados no trabalho.

  1. No campo Método, selecione Número fixo de segmentos.

  2. Insira o comprimento do segmento (2) e qualquer deslocamento horizontal (3) e deslocamento vertical a partir do arco.

  3. Insira os Iniciar na estação (4), Terminar na estação (5) e Nome ponto inicial.
  4. Pressione Iniciar. O software calcula os novos pontos (4, 6, 7, ou 8, 9, 10).
  1. No campo Método, selecione Número fixo de segmentos.

  2. Insira o número de segmentos e todos offsets horizontal (2) e vertical do arco.

  3. Insira os Iniciar na estação (3), Terminar na estação (4) e Nome ponto inicial.
  4. Pressione Iniciar. O software calcula os novos pontos (3, 5, 4, ou 6, 7, 8).

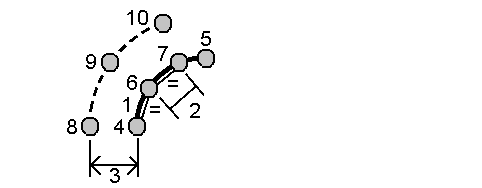

  1. No campo Método, selecione Comprimento fixo do fio.

  2. Insira o comprimento do fio (2) e todos offsets horizontal (3) e vertical do arco.

  3. Insira os Iniciar na estação (4), Terminar na estação (5) e Nome ponto inicial.
  4. Pressione Iniciar. O software calcula os novos pontos (4, 6, 7, ou 8, 9, 10).
  1. No campo Método, selecione Ângulo fixo subtendido.

  2. Insira o ângulo subtendido (2) e todos offsets horizontal (3) e vertical do arco.

  3. Insira os Iniciar na estação (4), Terminar na estação (5) e Nome ponto inicial.
  4. Pressione Iniciar. O software calcula os novos pontos (4, 6, 7, ou 8, 9, 10).
