Para piquetar um arco

Antes de começar, configure as configurações de exibição de navegação. Você pode piquetar em relação a um DTM ou a elevação do projeto, se necessário.

  1. Escolha uma das seguintes opções:

    • Toque em , selecione Piquetagem / Arcos e toque em ao lado do campo Nome do arco para visualizar uma lista dos arcos previamente definidos disponíveis para seleção.
    • No mapa, selecione o arco a ser piquetado. Pressione Piquet.

      • Ao selecionar um arco para piquetagem, pressione próximo ao fim do arco que quer definir como o início. Setas serão então traçadas sobre a curva para indicar a direção. Se a direção da curva estiver incorreta, toque novamente a curva para remover a seleção e torne a selecionar a curva na direção desejada. Alternativamente, toque e mantenha o toque sobre o mapa e selecione Inverter sentido da curva.

      Se a curva foi deslocada, os sentidos de deslocamento não são trocados quando o sentido da curva é invertido.

  2. No campo Piquetagem, selecione o método e preencha os campos necessários. Consulte os Métodos de piquetagem de arco abaixo.

    Para selecionar a estação a piquetar, pressione as teclas programáveis Sta‑ e Sta+, ou pressione ao lado dos campos de Estação para selecionar a estação de início ou de fim.

  3. Para revisar a definição de arco, clique em Detalhes.
  4. Insira a altura da antena ou a Altura do alvo, o valor da estação a ser piquetada (se houver uma) e outros detalhes, tais como offsets horizonta e vertical.
  5. Pressione Iniciar.
  6. Navegar até o ponto.

  7. Quando o ponto estiver dentro da tolerância, pressione Medir para medir o ponto.

    Ao usar um Estação Total de Escaneamento Trimble SX12 no modo TRK com o ponteiro laser ativado, a tela Piquetagem mostra a tecla programável Marcar ponto em vez da tecla programável Medir. Pressione Marcar ponto para colocar o instrumento em modo STD. O ponteiro laser para de piscar e move-se para se posicionar no local do EDM. Ao pressionar Aceitar para armazenar o ponto, o instrumento voltará automaticamente ao modo TRK e o ponteiro laser voltará a piscar. Para medir novamente e atualizar os deltas de piquetagem, pressione Medir depois de pressionar Marcar ponto e antes de pressionar Aceitar. Para maiores informações, consulte Configurações EDM.

  8. Pressione Aceitar para armazenar o ponto.
  9. Se você tiver selecionado a opção Visualizar antes de armazenar, os deltas piquetados que você selecionou na tela Opções de piquetagem serão mostrados. Clique em Armazenar.
  10. O software retorna ao mapa ou, se você selecionou vários itens para piquetar, o software retorna à lista Piquetar itens.

Métodos de piquetagem de arco

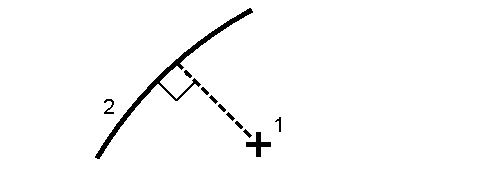

Medir sua posição (1) em relação a um arco definido (2).

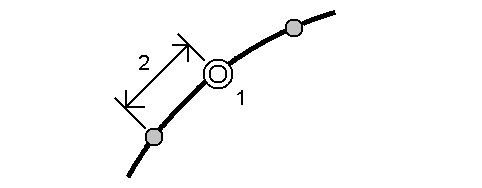

Piquetar pontos (1) num arco definido nos intervalos de estação (2) ao longo do arco.

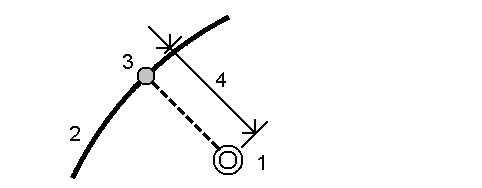

Piquetar um ponto (1) perpendicular a uma estação (3) sobre um arco definido (2) e deslocamento para a esquerda ou direita por uma distância horizontal (4).

A elevação de traçado do ponto é a mesma elevação do arco na estação selecionada.

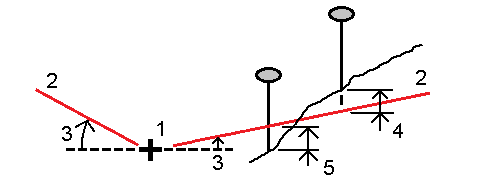

Meça sua posição relativa a uma inclinação (2) para qualquer dos lados de um arco definido (1). Cada declive pode ser definido com um gradiente distinto (3).

Use o campo Inclinação esq e o campo Inclinação Dir para definir o tipo de gradiente usando um dos seguintes modos:

  • distância horizontal e vertical
  • gradiente e distância da inclinação
  • gradiente e distância horizontal

O software informa sua posição em relação ao arco e a distância vertical como um corte (4) ou aterro (5) até a inclinação.

Faça a piquetagem de um ponto (1) em posição assimétrica (2) a partir de uma estação (3) sobre um arco definido (4) e deslocamento para a esquerda ou direita por uma distância assimétrica (5). A assimetria pode ser definida como o delta de um ângulo em relação a uma linha para frente ou para trás (6), em ângulos retos com o arco sendo piquetado, ou a assimetria poderá ser definida por um azimute. O diagrama mostra um ponto definido por uma assimetria à frente e deslocamento para a direita.

A elevação do ponto pode ser definida por:

  • Declive a partir do arco – a elevação é calculada por um declive desde a elevação do arco na estação inserida.
  • Delta a partir do arco – a elevação é calculada por um delta desde a elevação do arco na estação inserida.
  • Inserção – A elevação é inserida.

Se o arco não tiver elevação, a elevação dos pontos deverá ser inserida.

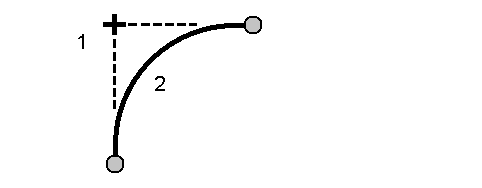

Faça a piquetagem do Ponto de interseção (1) de um arco (2).

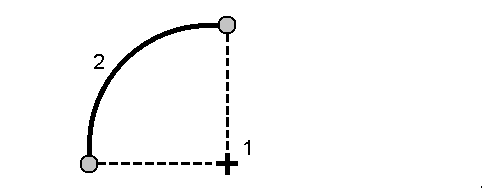

Faça a piquetagem do ponto central (1) de um arco definido (2).
