Para piquetar uma linha

Antes de começar, configure as configurações de exibição de navegação. Você pode piquetar em relação a um DTM ou a elevação do projeto, se necessário.

  1. Para selecionar uma linha:

    • A partir do mapa, você pode:
      • Selecione a linha e pressione Piquetagem.
      • Selecione os dois pontos que definem a linha, toque e mantenha o toque sobre o mapa e selecione Piquetar linha.
      • Clique duas vezes sobre a linha no mapa.

      Ao selecionar uma linha para piquetagem no mapa, pressione próximo ao fim da linha que quer definir como o início. Setas serão então traçadas sobre a linha para indicar a direção. Se a direção da linha estiver incorreta, toque novamente a linha para remover a seleção e torne a selecionar a linha na direção desejada. Alternativamente, toque e mantenha o toque sobre o mapa e selecione, Inverter Sentido da Linha a partir do menu.

      Se a linha foi deslocada, os sentidos de deslocamento não são trocados quando o sentido da linha é invertido.

    • No menu, toque em e selecione Piquetagem / Linhas. Toque em ao lado do campo Nome da linha e selecione:
      • Lista para visualizar uma lista das linhas definidas anteriormente de onde selecionar.
      • Dois pontos para definir a linha a partir de dois pontos.
      • Azimute para definir a linha por um ponto inicial e um azimute.
  2. No campo Piquetagem, selecione o método e preencha os campos necessários. Consulte os Métodos de piquetagem de linha abaixo.

    Para selecionar a estação a piquetar, pressione as teclas programáveis Sta‑ e Sta+, ou pressione ao lado dos campos de Estação para selecionar a estação de início ou de fim.

  3. Para revisar a definição da linha, clique em Detalhes.
  4. Insira a altura da antena ou a Altura do alvo, o valor da estação a ser piquetada (se houver uma) e outros detalhes, tais como offsets horizonta e vertical.
  5. Pressione Iniciar.
  6. Navegar até o ponto.

  7. Quando o ponto estiver dentro da tolerância, pressione Medir para medir o ponto.

    Ao usar um Estação Total de Escaneamento Trimble SX12 no modo TRK com o ponteiro laser ativado, a tela Piquetagem mostra a tecla programável Marcar ponto em vez da tecla programável Medir. Pressione Marcar ponto para colocar o instrumento em modo STD. O ponteiro laser para de piscar e move-se para se posicionar no local do EDM. Ao pressionar Aceitar para armazenar o ponto, o instrumento voltará automaticamente ao modo TRK e o ponteiro laser voltará a piscar. Para medir novamente e atualizar os deltas de piquetagem, pressione Medir depois de pressionar Marcar ponto e antes de pressionar Aceitar. Para maiores informações, consulte Configurações EDM.

  8. Pressione Aceitar para armazenar o ponto.
  9. Se você tiver selecionado a opção Visualizar antes de armazenar, os deltas piquetados que você selecionou na tela Opções de piquetagem serão mostrados. Clique em Armazenar.
  10. O software retorna ao mapa ou, se você selecionou vários itens para piquetar, o software retorna à lista Piquetar itens.

Métodos de piquetagem de linha

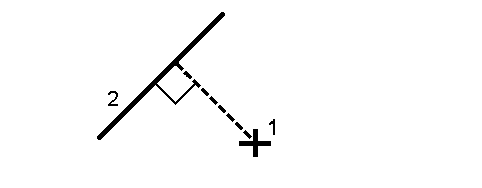

Medir sua posição (1) em relação a uma linha definida (2).

Piquetar a distância ao longo de uma linha definida (1) no intervalo de distância (2). Os valores de intervalo de distância e distância são distâncias de declive ao longo da linha, em vez de distâncias horizontais. Esse método também permite que posições em uma linha vertical sejam piquetadas.

Piquetar estações (1) numa linha definida no intervalo de estação (2) ao longo da linha.

Piquetar um ponto (1) perpendicular a uma estação (3) sobre uma linha definida (2) e deslocamento para a esquerda ou direita por uma distância horizontal (4). A elevação de traçado do ponto é a mesma elevação da linha na estação selecionada.

Também é possível aplicar um deslocamento vertical.

Meça sua posição relativa a uma inclinação (2) para qualquer dos lados de uma linha definida (1). Cada declive pode ser definido com um gradiente distinto (3).

Use o campo Inclinação esq e o campo Inclinação Dir para definir o tipo de gradiente usando um dos seguintes modos:

  • distância horizontal e vertical
  • gradiente e distância da inclinação
  • gradiente e distância horizontal

O software informa sua posição em relação a uma linha e a distância vertical como um corte (4) ou aterro (5) até o declive.

Faça a piquetagem de um ponto (1) em posição assimétrica (2) a partir de uma estação (3) sobre uma linha definida (4) e deslocamento para a esquerda ou direita por uma distância assimétrica (5). A assimetria pode ser definida pelo delta de um ângulo em relação a uma linha para frente ou para trás (6), em ângulos retos com a via sendo piquetada, ou a assimetria poderá ser definida por um azimute. O diagrama mostra um ponto definido por uma assimetria à frente e deslocamento para a direita.

A elevação do ponto pode ser definida por:

  • Declive a partir da linha – a elevação é calculada por um declive desde a elevação da linha na estação inserida.
  • Delta a partir da linha – a elevação é calculada por um delta desde a elevação da linha na estação inserida.
  • Inserção – A elevação é inserida.

Se a linha não tiver elevação, a elevação dos pontos deverá ser inserida.
