Для разбивки пикетов со сдвигом с разворотом от разбивочного элемента

  1. В поле Вынести выберите Сдвиг пикета/разворота от элемента разбивки.

  2. Выберите Пикет для выноса и укажите Расст между пикетами.

    Чтобы выбрать пикет вы можете:

    • Нажать для выбора пикета из списка.
    • Ввести значение
    • Нажать программную кнопку Пикет+ или Пикет‑ для выбора следующего/предыдущего пикета.

  3. Введите значения сдвига и разворота.

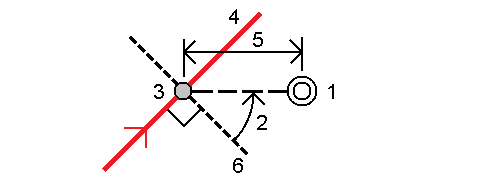

    Как показано на рисунке ниже, точка разбивки (1) определена от пикета (3) сдвигом (5) вдоль смещения (2). Смещение может быть описано прямым или обратным углом отклонения от разбивочного элемента (6) в правую сторону от разбиваемой трассы (4) или, иначе, азимутом разворота. На рисунке показана точка, заданная смещением вперед и сдвигом вправо.

  4. Высота точки может быть задана с помощью:
    • Откоса от элемента разбивки – Отметка высоты точки вычисляется по уклону от высоты разбивочного элемента на введенном пикете.
    • Превышения от элемента разбивки – Отметка высоты точки вычисляется по разнице высот от высоты разбивочного элемента на введенном пикете.
    • Ввода в ручную – Отметка высоты точки вводится с клавиатуры.

    Если разбивочный элемент состоит только из разбивочных элементов в плане, отметка высоты точки должна быть введена вручную.

  5. Для установки строительного сдвига, введите значения в поля Строительные сдвиги.

    Если вычисленные координаты точки находятся впереди или сзади за пределами разбивочного элемента, разбивка точки не производится.

  6. Для изменения высоты цели или антенны, нажмите на значок цели или антенны в панели состояния.
  7. Нажмите программную кнопку Разбивка.

  8. Навигация к точке.

    Отображаются отметка высоты для вашего текущего местоположения и проектная отметка выбранных координат, а также информация о сдвиге с разворотом и невязке.

    При разбивке пикетов со сдвигом с разворотом вид поперечника недоступен.

  9. Когда точка будет находиться в пределах допуска, нажмите Измерить, чтобы измерить ее.

    При работе Сканирующий тахеометр Trimble SX12 в режиме TRK с включенным лазерным указателем, на экране Разбивка отображается программная кнопка Отметить точку вместо кнопки Измерить. Нажмите Отметить точку, чтобы переключить инструмент в режим STD. Лазерный указатель перестанет мигать и переместит пятно для совпадения с линией визирования дальномера. Когда вы нажмете Принять, чтобы сохранить точку, инструмент автоматически вернется в режим TRK, а лазерный указатель продолжит мигать. Чтобы повторно измерить и обновить отклонения разбивки, нажмите Измерить после нажатия Отметить точку и перед нажатием Принять. Подробная информация приведена в разделе Настройка дальномера.

  10. Нажмите Принять, чтобы сохранить точку.
  11. Если выбран пункт Просмотр до сохранения, на экране Параметры разбивки появится информация о невязках. Нажмите Запись.
