施工偏移量

如果要从道路放样位置偏移，请保持路上没有障碍物影响施工，为道路定义一个或多个施工偏移量。施工偏移量应用于道路上的所有位置。

在平面或横断面视图中，施工偏移量由绿色虚线表示，实心绿色圆圈表示为施工偏移量调整的选定位置。

当您为道路定义施工偏移量时，偏移量将：

  • 用于同一任务中相同文件格式的所有道路。
  • 用于同一任务中道路的所有后续测量，直到定义了不同的施工偏移量。
  • 不用于当从不同任务访问时的同一道路。

如果要定义施工偏移量，点按平面视图或横断面视图，然后选择定义施工偏移量。

如果您在用传统菜单选择项测量Trimble道路，则可以在放样屏幕上定义施工偏移量。

当相对于水平定线/主路线测量位置时，或者，当在水平定线/主路线上放样测站时，您可以定义水平施工偏移量，其中：

  • 负值是向水平定线/主路线的左侧偏移点。
  • 正值是向水平定线/主路线的右侧偏移点。

对于所有其它路线，包括边坡路线，您可以定义水平施工偏移量，其中：

  • 负值是趋近水平定线/主路线(内)偏移点。
  • 正值是远离水平定线/主路线(外)偏移点。

当使用施工偏移量来放样边坡时，您希望在交点位置和偏移位置存储位置，在定义施工偏移量时，选择存储交点和施工偏移量复选框。请看交点。

点击水平偏移量域旁的，指定是否应用偏移：

  • 水平
  • 在横断面上从上一条路线到当前路线的斜度
  • 在横断面上从当前路线到下一条路线的斜度

下图显示出了在一个位置上应用的 水平偏移量(1)、斜坡上一个偏移(2) 和 斜坡下一个偏移(3)。对于 斜坡上一个 选项，偏移的坡度是由所选放样位置(5)之前线(4)的坡度定义的。对于 斜坡下一个 选项，偏移的坡度是由所选放样位置(6)之后线(4)的坡度定义的。图中的 垂直偏移 值为 0.000。

对于零偏移的点，不能在上一条线的坡度值上应用施工水平偏移量。

当您相对于一条路线(除了按测量最近路线选项以外)测量位置或者放样路线上的测站时，您可以通过当前的位置来定义水平偏移量。方法是：

  1. 点击水平偏移量域旁边的，然后选择已计算。

  2. 导航到您想放样的位置。

    当水平偏移是已计算时，往左 / 往右导航变化量将被到水平定线的距离所替换。

  3. 测量并存储点。

    已计算的水平偏移量在放样变化量中报告出来。

对于GENIO道路，点击水平偏移量域旁的，指定是否应用偏移：

  • 正交于被放样子路线的主路线
  • 正交于被放样的子路线

下图示出了正交于主路线(2)应用的水平偏移量(1)和正交于子路线(4)应用的水平偏移量(3)。

当放样路线上的测站时，您可以通过从所选位置到主路线之间的距离来定义水平偏移量。方法是：

  1. 在水平偏移量域旁边点击，然后选择到主路线。
  2. 导航到将要在主路线上的目标。

  3. 测量并存储点。

    已计算的水平偏移量在放样变化量中报告出来。

如果被放样的路线是5D路线，或者如果水平偏移正交于子路线应用，此选项将不可用。

当相对于路线或路线上的测站测量位置时，您可以通过从所选位置到当前位置之间的距离来定义水平偏移量。方法是：

  1. 点击水平偏移量域旁边的，然后选择已计算。

  2. 导航到您想打桩的位置。

    往左 / 往右导航变化量将被已计算的水平施工偏移量代替。

  3. 测量并存储点。

    已计算的水平偏移量在放样变化量中报告出来。

如果水平偏移正交于子路线应用，此选项将不可用。

您可以定义垂直施工偏移量，其中：

  • 负值是垂直向下偏移点。
  • 正值是垂直向上偏移点。

垂直偏移量的值不应用于DTM表面。

点击垂直偏移量域旁的，指定是否应用偏移：

  • 垂直
  • 正交于被放样点之前横断面上的元素

下图示出了垂直(1)应用的垂直偏移量和正交(2)于上一个横断面元素(3)应用的垂直偏移量。

对于从GENIO文件派生的道路，您可以应用测站施工偏移量，其中：

  • 正值沿着桩号增加的方向（向前）偏移。
  • 负值沿着桩号减少的方向（向后）偏移。



  • 不可把桩号施工偏移量应用到表示交点的 5D 路线。
  • 桩号施工偏移量与被放样的路线相切。

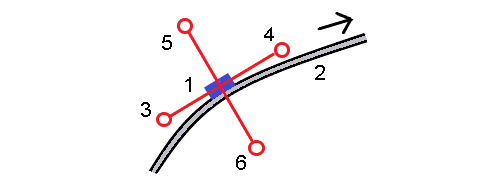

桩号施工偏移量对于沿弯曲路段定位集水坑非常有用，如下图所示。因为集水坑（1）通常位于路缘（2）和渠道就位之前，通过桩号向前偏移（3）和向后（4）以及水平向左（5）和向右（6）偏移，集水坑可以是以正确的方位定位。
