Vytyčení oblouku

Dříve než začnete, nakonfigurujte nastavení zobrazení navigace. V případě potřeby můžete vytyčit relativně k DTM nebo návrh výšky.

1. Udělejte jedno z následujících:

   • Klikněte na a vyberte Vytyčení / Oblouky a pak klikněte na vedle pole Název oblouku pro zobrazení seznamu předem nadefinovaných oblouků.
   • V mapě vyberte oblouk pro vytyčení. Klikněte na soft klávesu Vytyčit.

   Tip - Při výběru vytyčovaného oblouku klikněte blízko konce oblouku, který chcete určit jako jeho počátek. Poté se na linii nebo oblouku zobrazí šipky symbolizující směr. Jestliže je směr linie nebo oblouku nesprávný, ťuknutím na linii nebo oblouk ji odznačíte a poté ťukněte na správný konec. Linie nebo oblouk budou vybrány v správném směru. Případně klikněte a podržte na mapě a vyberte Reverzní směr oblouku.

   Při změně směru se nepřehodí směry kolmic.

2. V poli Vytyčit vyberte metodu a pak vyplňte požadovaná pole. Viz níže uvedené Metody vytyčení oblouku.

   Chcete-li vybrat staničení, zadejte ho, klikněte na prog. Klávesu Sta‑ a Sta+, nebo klikněte na vedle polí Staničení, abyste vybrali počáteční a koncové staničení.

   Při vytyčování stanice nebo při vytyčování k oblouku můžete klepnutím na jinou stanici nebo oblouk v mapě změnit to, co vytyčujete, a podrobnosti o vytyčení v sousední aktualizaci panelu, aby odrážely nový výběr.

3. Pro zobrazení definice oblouku, klikněte na Detaily.
4. Zadejte Výšku antény nebo Výšku cíle, hodnotu vytyčovaného staničení (pokud nějaké je) a další podrobnosti, jako horizontální a vertikální odsazení.
5. Klikněte na Start.
6. Navigace do bodu.

7. Když je bod v toleranci, klepnutím na Změřit bod změříte.

   Při použití Trimble SX12 skenovací totální stanice v režimu TRK s povoleným laserovým ukazovátkem se na obrazovce Vytyčení zobrazí prog. klávesa Označte bod místo prog. klávesy Měření. Kliknutím na Označte bod se přístroj přepne do režimu STD. Laserové ukazovátko přestane blikat a přesune se do polohy EDM. Když kliknete na Přijmout pro uložení bodu, přístroj se automaticky vrátí do režimu TRK a laserové ukazovátko pokračuje v blikání. Chcete-li změřit a aktualizovat vytyčovací delty, klikněte na Změřit po kliknutí na Označte bod a předtím, než kliknete na Přijmout. Více informací viz Nastavení EDM.

8. Kliknutím na Přijmout bod uložíte.
9. Pokud vyberete možnost Zobrazit před uložením, zobrazí se vytyčené delty, které jste vybrali na obrazovce Možnosti vytyčení. Ťukněte na Uložit.

10. Software se vrátí na obrazovku navigace nebo, pokud jste vybrali více položek, které chcete vytyčit, software se vrátí do seznamu Vytyčení položek.

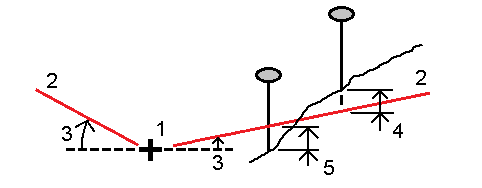

Metody vytyčení oblouku
