Distancias al de construcción
Para replantear distancias al eje de posiciones desde la carretera, dejando la calzada libre para la construcción, define una o más distancias al eje de construcción para la carretera. La distancia al eje de construcción se aplica a todas las posiciones en la carretera.
En la vista del plano o sección transversal, una distancia al eje de construcción se indica mediante una línea de guiones verde y un círculo verde continuo señala la posición seleccionada ajustada para la(s) distancia(s) al eje de construcción.
Cuando define una distancia al eje de construcción para una carretera,la distancia al eje:
- se utiliza para todas las carreteras del mismo formato de archivo en el mismo trabajo.
- se utiliza para todos los levantamientos siguientes de la carretera en el mismo trabajo, hasta que se define una distancia al eje de construcción diferente.
- No se utiliza para la misma carretera cuando accede desde un trabajo diferente.
Para definir una distancia al eje de construcción, presione y mantenga presionado en la ventana del plano o de la sección transversal y seleccione Definir d.eje de construcción.
Si está replanteando una carretera RXL utilizando la selección de menú tradicional, podrá definir distancias al eje de construcción en la pantalla Replantear.
Distancias al eje de construcción horizontales
Al medir posiciones relativas a la alineación horizontal/cadena principal o al replantar estaciones en la alineación horizontal/cadena principal, podrá definir una distancia al eje de construcción horizontal donde:
- Un valor negativo desplaza los puntos hacia la izquierda de la alineación horizontal/cadena principal.
- Un valor positivo desplaza los puntos hacia la derecha de la alineación horizontal/cadena principal.
Para todas las otras cadenas, incluyendo las cadenas de talud, podrá definir una distancia al eje de construcción horizontal donde:
- Un valor negativo desplaza los puntos acercándolos a la alineación horizontal/cadena principal.
- Un valor positivo desplaza los puntos alejándolos de la alineación horizontal/cadena principal.
Al replantear un talud con distancias al eje de construcción donde desea almacenar una posición en la posición de intersección y distancia al eje, seleccione la casilla de verificación Almacenar intersección y d.eje construcción al definir la distancia al eje de construcción. Vea Punto de intersección.
Presione
junto al campo D.eje horizontal para especificar si se va a aplicar la distancia al eje:
- Horizontalmente
- en la pendiente de la línea desde la cadena previa a la cadena actual en la sección transversal
- en la pendiente de la línea desde la cadena actual a la cadena siguiente en la sección transversal
El siguiente diagrama muestra una D.eje horizontal(1), la D.eje previa de la pendiente(2) y la D.eje siguiente de la pendiente(3) aplicadas a una posición. Para la opción Pendiente previa, la pendiente de la distancia al eje se define con la pendiente de la línea (4) anterior a la posición (5) seleccionada para ser replanteada. Para la opción Pendiente siguiente, la pendiente de la distancia al eje se define con la pendiente de la línea (4) posterior a la posición (6) seleccionada para ser replanteada. El valor D.eje vertical en el diagrama es de 0.000.
Para puntos con distancia al eje de cero, no se podrán aplicar distancias al eje de construcción horizontales en un valor de pendiente de la línea anterior.
Al medir posiciones relativas a una cadena (excepto mediante la opción Medir cadena más cercana) o al replantear estaciones en una cadena, podrá definir una distancia al eje de construcción horizontal mediante la posición actual. Para ello:
- Presione junto al campo D.eje horizontal y seleccione Calculado.
-
Navegue a la posición en la que desea colocar la estaca.
El incremento de navegación Ir a la drcha./Ir a la izqda. se reemplaza por la distancia a la alineación horizontal cuando la distancia al eje horizontal se ha Calculado.
-
Mida y almacene el punto.
La distancia al eje horizontal calculada se informa en Incrementos recién replant.
Carreteras GENIO
Para una carretera de GENIO, presione junto al campo D.eje horizontal para especificar si se va a aplicar la distancia al eje:
- perpendicular a la cadena principal para la subcadena que se está replanteando
- perpendicular a la subcadena que se está replanteando
El siguiente diagrama muestra la D.eje horizontal (1) aplicada de forma perpendicular a la cadena principal (2) y una D.eje horizontal (3) aplicada perpendicularmente a la subcadena (4).
Al replantear estaciones en una cadena, podrá definir una distancia al eje horizontal por la distancia desde la posición seleccionada hasta la cadena principal. Para ello:
- Presione junto al campo D.eje horizontal y seleccione Principal.
- Navegue al objetivo que estará en la cadena principal
-
Mida y almacene el punto.
La distancia al eje horizontal calculada se informa en Incrementos recién replant.
Esta opción no está disponible si la cadena que se replantea es una cadena 5D o si la distancia al eje horizontal se aplica perpendicular a la subcadena.
Al medir posiciones relativas a una cadena o estación en una cadena, podrá definir una distancia al eje horizontal por la distancia desde la posición seleccionada hasta la posición actual. Para ello:
- Presione junto al campo D.eje horizontal y seleccione Calculado.
-
Navegue a la posición en la que desea colocar la estaca.
El incremento de navegación Ir a la drcha./Ir a la izqda. se reemplaza por la distancia al eje de construcción horizontal calculada.
-
Mida y almacene el punto.
La distancia al eje horizontal calculada se informa en Incrementos recién replant.
Esta opción no está disponible si la distancia al eje horizontal se aplica perpendicular a la subcadena.
Distancias al eje de construcción verticales
Podrá definir una distancia al eje de construcción vertical donde:
- Un valor negativo desplaza los puntos verticalmente hacia abajo.
- Un valor negativo desplaza los puntos verticalmente hacia arriba.
El valor D.eje vertical no se aplica a una superficie MDT.
Presione junto al campo D.eje vertical para especificar si se va a aplicar la distancia al eje:
- verticalmente
- perpendicular al elemento en la sección transversal previo al punto a replantear
El siguiente diagrama muestra una D.eje vertical aplicada verticalmente (1) y una D.eje vertical aplicada perpendicularmente (2) al elemento de sección transversal previo (3).
Distancias al eje de construcción de la estación
Para las carreteras derivadas de un archivo GENIO, podrá aplicar una distancia al eje de construcción de estación donde:
- Un valor positivo desplaza el punto en dirección del incremento de estación (Adelante).
- Un valor negativo desplaza el punto en dirección de la reducción de estación (Atrás).
- No se puede aplicar una distancia al eje de construcción de estación a una cadena 5D que representa la posición de intersección.
- La distancia al eje de estación de construcción se aplica de forma tangencial a la cadena que se está replanteando.

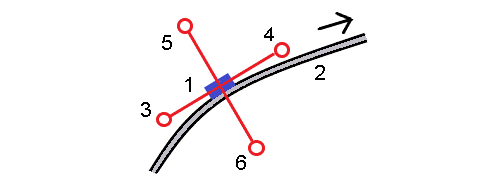

Las distancias al eje de construcción de estación son útiles para posicionar desagües a lo largo de una sección curva de la carretera, según se muestra en el siguiente diagrama. Debido a que el desagüe (1) por lo general está posicionado antes que la acera (2) y el canal esté en su lugar, al desplazar la estación hacia delante (3) y hacia atrás (4) y horizontalmente a la izquierda (5) y a la derecha (6), el desagüe puede posicionarse con la orientación correcta.
