Mesure de la hauteur d’antenne GNSS

Ce qui suit décrit comment mesurer la hauteur d'une antenne montée sur une mire lorsque le champ Mesuré à est configuré sur Base de l'antenne ou Base du support antenne. Avec une mire à hauteur fixe, la hauteur est une valeur constante .

Lors de la mesure ou l’implantation des points en utilisant la compensation d’inclinaison IMU, assurez-vous que la méthode de hauteur d’antenne et de mesure entrée est correcte. La fiabilité de l’alignement et la fiabilité de la position de la pointe de la canne, en particulier lors du mouvement de l’antenne pendant que la pointe de la canne est immobile, repose entièrement sur la hauteur d’antenne étant correct. L’erreur résiduelle dans la position horizontale provoquée par le mouvement de l’antenne lors de la mesure lorsque la pointe de la canne est immobile ne peut pas être supprimée en modifiant la hauteur d’antenne après la mesure du point.

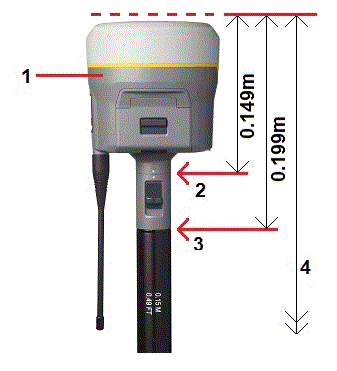

Référez-vous au diagramme suivant dans lequel (1) est le récepteur, (2) est le bas du support d'antenne, (3) est le bas de l'attache rapide, (4) est la hauteur corrigée à l'APC à partir du bas de la mire.

Ce qui suit décrit comment mesurer la hauteur d'un récepteur à l'aide du levier sur l'extension du récepteur, lorsque le récepteur est monté sur un trépied.

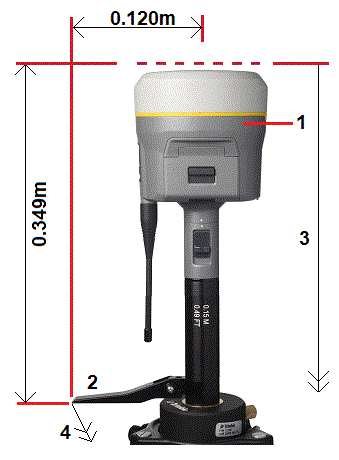

Référez-vous au diagramme suivant dans lequel (1) est le récepteur, (2) est le levier de l'extension, (3) est la hauteur corrigée à l'APC à partir du repère au sol et (4) est la hauteur non corrigée.

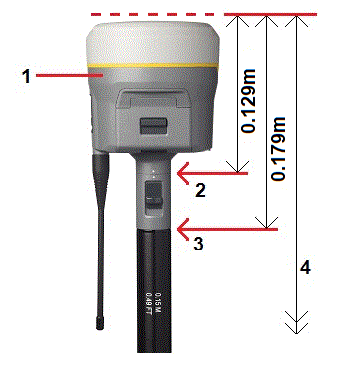

Référez-vous au diagramme suivant dans lequel (1) est le récepteur, (2) est le bas du support d'antenne, (3) est le bas de l'attache rapide, (4) est la hauteur corrigée à l'APC à partir du bas de la mire.

Ce qui suit décrit comment mesurer la hauteur d'un récepteur à l'aide du levier sur l'extension du récepteur, lorsque le récepteur est monté sur un trépied.

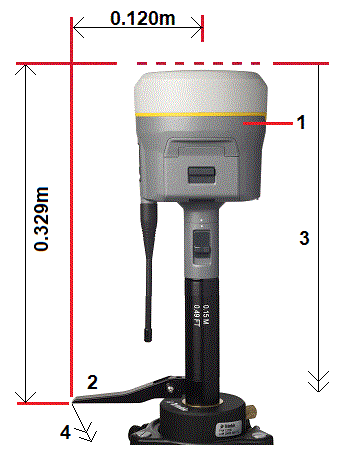

Référez-vous au diagramme suivant dans lequel (1) est le récepteur, (2) est le levier de l'extension, (3) est la hauteur corrigée à l'APC à partir du repère au sol et (4) est la hauteur non corrigée.

Référez-vous au diagramme suivant où (1) est le récepteur GNSS Trimble, (2) est la hauteur corrigée à l'APC et (3) est la hauteur non corrigée de 1,80m.

Si ce récepteur est monté sur un trépied, mesurez la hauteur jusqu'au fond de la cannelure entre la base grise et le haut blanc de l'antenne, et sélectionnez Centre de garniture de protection dans le champ Mesuré à.

Si vous utilisez un trépied à hauteur fixe vous pouvez mesurer la hauteur à la base du boîtier d'antenne et sélectionner Base du support antenne dans le champ Mesuré à.

Référez-vous au diagramme suivant où (1) est l'antenne Zephyr, (2) est la hauteur corrigée à l'APC et (3) est la hauteur non corrigée.

Si cette antenne est montée sur un trépied, mesurez la hauteur jusqu'à en haut de l'encoche sur le côté de l'antenne.

Si cette antenne est montée sur un trépied, mesurez la hauteur jusqu'à la base de l'encoche sur le côté de l'antenne.

Référez-vous au diagramme suivant où (1) est l'antenne Tornado, (2) est la hauteur corrigée à l'APC et (3) est la hauteur non corrigée.

Si cette antenne est montée sur un trépied, mesurez la hauteur jusqu'au joint entre la matière plastique grise et blanche sur l'antenne.

Référez‑vous au diagramme suivant où (1) est l'antenne Microcentered, (2) est la hauteur corrigée à l'APC et (3) est la hauteur non corrigée.

Si cette antenne est montée sur un trépied, mesurez la hauteur jusqu'à la base du boîtier d'antenne. Entrez cette valeur dans le champ Hauteur d'antenne et configurez le champ Mesuré à sur Base d'antenne.

Si l'antenne Microcentered (ou une antenne Compact L1/L2) a un plan au sol, mesurez jusqu'au dessous de l'encoche dans la plan au sol.

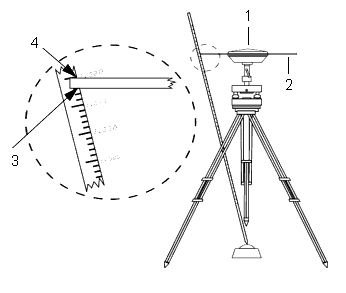

Référez‑vous à la figure suivante où (1) représente l'antenne Microcentered L1/L2, (2) représente le plan au sol, (3) représente le dessous de l'encoche et (4) représente le dessus de l'encoche.

Mesurez la hauteur à trois encoches différentes autour du périmètre du plan. Puis enregistrez la moyenne comme la hauteur d'antenne non corrigée.
