Para medir por deslocamento em prisma duplo

Num levantamento convencional, use esta método de medição para coordenar um ponto que não pode ser observado diretamente com uma mira numa posição de prumo.

O uso de um prisma inclinável com o deslocamento nodal apropriado dará resultados precisos a despeito da direção da inclinação da haste. Prismas que não devem ser inclinados (como o prisma Trimble VX/S Series 360°) não corrigem o ângulo vertical e a distância de declive para a diferença entre o centro óptico do prisma e a linha central da vara.

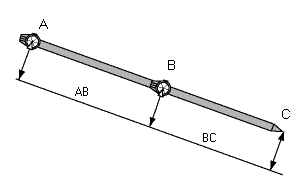

1. Como ilustra o diagrama abaixo, afaste dois prismas (A e B) na mira. A distância AB é conhecida.



2. Clique em e selecione Medir , então execute uma configuração de estação. Veja Configuração da estação.
3. Clique em e selecione Medir / Medir topo.
4. Insira o nome do ponto e, se necessário, o código.
5. No campo Método, selecione Deslocamento de prisma duplo.

6. Preencha os campos como necessário.

   Insira uma Tolerância AB adequada para gerar um aviso se houver uma diferença entre a distância AB teclada e a distância AB medida entre os dois prismas. Se a tolerância for excedida, pode ser um sinal de que a distância AB teclada está incorreta, ou que o bastão se movimentou entre a medição para o prisma A e a medição para o prisma B.

7. Clique em Medir. Faz duas medições.

   O software calcula a posição obscurecida (C) e então armazena-a como uma observação não processada ÂH ÂV DD.

   Todas as observações não processadas são armazenadas no arquivo do trabalho e ficam disponíveis para exportação.
