Konstrukční odsazení
Chcete-li vytyčit pozici odsazení z trasy a nechat vozovku čistou pro konstrukci, definujte pro trasu jedno nebo více konstrukčních odsazení. Konstrukční odsazení se aplikuje do všech pozic na trase.
V plánu nebo pohledu příčného profilu je konstrukční odsazení označeno přerušovanou zelenou čárou a nedělená zelená kružnice označuje vybranou pozici nastavenou pro konstrukční odsazení.
Pokud definujete konstrukční odsazení pro trasu, odsazení je:
- použito pro všechny trasy stejného formátu souboru ve stejném zadání.
- použito pro všechna následná měření trasy ve stejném zadání, dokud není definováno jiné konstrukční odsazení.
- nepoužito pro stejnou trasu, pokud byl výběr z jiného zadání.
Chcete-li definovat konstrukční odsazení, kliknutím a přidržením v zobrazení plánu nebo pohledu příčného profilu vyberte Definování konstrukčních odsazení.

Při vytyčování na řetězec nebo při vytyčování stanic na řetězec můžete definovat vodorovné konstrukční odsazení, kde:
- Negativní hodnota odsadí body doleva od horizontálního návrhu trasy/hlavního řetězce.
- Pozitivní hodnota odsadí body doprava od horizontálního návrhu trasy/hlavního řetězce.
Pro všechny ostatní řetězce, včetně řetězců bočního spádu, můžete definovat horizontální konstrukční odsazení, kde:
- Negativní hodnota odsadí bodů k horizontálnímu návrhu trasy/hlavního řetězce (dovnitř).
- Pozitivní hodnota odsadí bodů od horizontálního návrhu trasy/hlavního řetězce (ven).
Při vytyčování bočního svahu s posunutími konstrukce, kde chcete uložit polohu u západky a polohy ofsetu, zaškrtněte při definování posunutí konstrukce políčko Uložit západku a posunutí konstrukce. Viz Průsečík.
Klikněte na vedle pole Horizontální odsazení, abyste specifikovali, zda se má použít odsazení:
- Horizontálně
- Na spádu spojnice z předchozí linie k aktuální linii v příčném řezu.
- Na spádu spojnice z aktuální linie k další linii v příčném řezu.
Diagram znázorňuje Horizontální odsazení (1), Spád předchozího odsazení (2) a Spád dalšího odsazení (3) . Pro možnost Spád předchozí je spád odsazení definován sklonem linie (4) nacházející se před polohou (5), která má být vytyčena. Pro možnost Spád další je spád odsazení definován sklonem linie (4) nacházející se za polohou (6), která má být vytyčena. Vertikální odsazení v diagramu je 0.000.
Pro body s nulovým odsazením nemůžete použít konstrukční horizontální odsazení u hodnoty spádu předchozí linie.
Když měříte pozice vzhledem k řetězci (s výjimkou při volbě Měření nejbližšího řetězce) nebo při vytyčení staničení na řetězci, můžete definovat horizontální konstrukční odsazení podle vaší aktuální pozice. Provedete to:
- Klikněte na
vedle pole Horizontální odsazení a vyberte Vypočítáno.
-
Přibližujte se k místu, které chcete vytyčit.
Navigace delta Jít doleva / Jít doprava je nahrazena vzdáleností do horizontálního návrhu trasy, pokud je horizontální odsazení Vypočítáno.
-
Měření a uložení bodu.
Vypočtené vodorovné odsazení se objeví v protokolu jako Vytyčovací odchylky.

Pro trasu GENIO klikněte na vedle pole Horizontální odsazení abyste specifikovali, zda se má odsazení použít:
- kolmo na hlavní řetězec pro vytyčovaný podřetězec
- kolmo na vytyčovanému podřetězci
Diagram znázorňuje Horizontální odsazení (1) kolmé k hlavnímu řetězci (2) a Horizontální odsazení (3) kolmé k podřetězci (4).
Při vytyčování staničení na řetězec můžete definovat horizontální odsazení vzdáleností od zvolené pozice k hlavnímu řetězci. Provedete to:
- Klikněte na
vedle pole Horizontální ofset a vyberte K hlavnímu.
- Přejděte na cíl, který bude u hlavního řetězce.
-
Měření a uložení bodu.
Vypočtené vodorovné odsazení se objeví v protokolu jako Vytyčovací odchylky.
Tato možnost není dostupná při vytyčování řetězce 5D nebo pokud se vodorovné odsazení aplikuje kolmo na podřetězec.
Při měření pozic vzhledem k řetězci nebo staniční na řetězec můžete definovat horizontální odsazení vzdáleností od vybrané pozice k vaší aktuální pozici. Provedete to:
- Klikněte na
vedle pole Horizontální odsazení a vyberte Vypočítáno.
-
Jděte k bodu, který chcete vytyčit.
Navigace delta Jít doleva / Jít doprava je nahrazena vypočítaným horizontálním konstrukčním odsazením.
-
Měření a uložení bodu.
Vypočtené vodorovné odsazení se objeví v protokolu jako Vytyčovací odchylky.
Tato možnost není dostupná při aplikaci vodorovného odsazení kolmo na podřetězec.

Můžete definovat vertikální konstrukční odsazení, kde:
- Záporná hodnota odsazení bodů vertikálně dolů.
- Kladná hodnota odsazení bodů vertikálně nahoru.
Hodnota Vertikální odsazení se neaplikuje na povrch DTM.
Klikněte na vedle pole Vertikální odsazení, abyste specifikovali, zda se má použít odsazení:
- vertikálně
- kolmo na prvek příčného řezu před vytyčovaným bodem
Následující diagram ukazuje vertikální odsazení použito vertikálně (1) a vertikální odsazení použito kolmo (2) k předchozímu řezu (3).

Pro trasy LandXML, 12da, a GENIO můžete použít staničení konstrukčního odsazení:
- Kladná hodnota odsadí bod ve směru rostoucího staničení (dopředu).
- Záporná hodnota odsadí bod ve směru zmenšujícího se staničení (zpět).
- Nemůžete použít staničení konstrukčního odsazení do trasy GENIO 5D řetězce, který representuje polohu průsečíku.
- Ofset konstrukce stanice se aplikuje tangenciálně do vytyčeného řetězce.

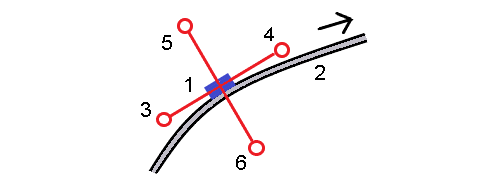

Ofsety konstrukce stanice jsou užitečné pro umístění jímek podél zakřivého úseku silnice, jak je znázorněno na následujícím diagramu. Protože jímka (1) je typicky umístěna na místě před obrubníkem (2) a kanálem odsazením stanice dopředu (3) a dozadu (4) a horizontálně doleva (5) a doprava (6), může být umístěna se správnou orientací.
