Routes à polyligne LandXML

Les Routes à polyligne LandXML sont prédéfinies prêtes à revoir et à implanter lorsque vous les exportez à partir de votre logiciel de bureau. Voir:

Contrairement aux routes de profil en travers LandXML, les routes à polyligne LandXML ne sont pas stockées sous forme de routes RXL, et demeurent des fichiers XML lorsqu’elles sont utilisées dans le logiciel Trimble Access Routes.

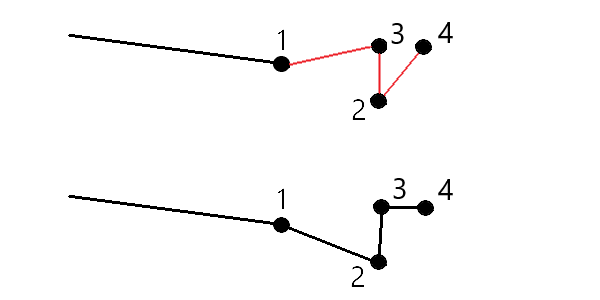

Lors de la définition de la route dans le logiciel de bureau, Trimble vous recommande d’éviter des faces verticales. Lorsqu’une polyligne a le même déport qu’une autre, le logiciel Roads peut connecter les polylignes dans le mauvais ordre quand il rejoint les chaînes pour afficher les profils en travers. Pour éviter ce problème, définissez l’une des polylignes avec un léger déport par rapport à l’autre. Par exemple, considérez l’image suivante présentant une vue de profil en travers d’une bordure de trottoir et un canal, où les polylignes 2 et 3 dans le diagramme supérieur ont le même déport et peuvent, potentiellement, être connectées incorrectement comme indiqué par les lignes rouges. Dans le diagramme inférieur, où la polyligne 3 est définie à un léger déport par rapport à la polyligne 2, les polylignes seront toujours connectées correctement comme indiqué par les lignes noires.

Avantages des routes à polyligne LandXML

Les routes à polyligne LandXML sont très semblables aux routes à polyligne GENIO, mais offrent un certain nombre d’avantages :

  • Il n’est pas nécessaire de sélectionner les polylignes pour définir la route car la définition de route est complète et prête à la revue et à l’implantation.
  • Les noms de polyligne ne sont pas limités à 4 caractères.

  • Les fichiers LandXML peuvent comprendre plus d’une route.

  • Les fichiers LandXML peuvent comprendre plus d’une surface.
  • La prise en charge des fichiers de polylignes LandXML est meilleure lors de l’exportation à partir de Trimble Business Center, et lors de l’affichage des fichiers ou l’implantation avec Trimble Access Routes.

Bien que le format LandXML à polyligne traditionnel ne comprenne pas la prise en charge des talus, Trimble a étendu le format LandXML pour inclure la prise en charge des talus. Les fichiers LandXML à polyligne exportés à partir de Trimble Business Center auront les talus définis. Les talus peuvent également être définis ou modifiés dans le logiciel Trimble Access Routes.

Une polyligne listée en texte rouge indique que la polyligne se retourne sur elle-même et qu’elle ne devrait pas être utilisée avec la route. Modifiez la définition de route et utilisez l'option Exclure pour exclure la polyligne de la route.

Edition des routes à polyligne LandXML

Pour modifier une route à polyligne LandXML, sélectionnez la route dans la carte et appuyez sur la touche programmable Modifier. Vous pouvez :
