Strade da stringhe LandXML

Le strade stringa LandXML sono predefinite pronte per essere esaminate e picchettate quando vengono esportate dal software dell'ufficio. Vedere:

A differenza delle sezioni trasversali strada di LandXML, le stringhe strada LandXML non sono memorizzate come strade RXL e rimangono file XML se usati nel Software Trimble AccessStrade.

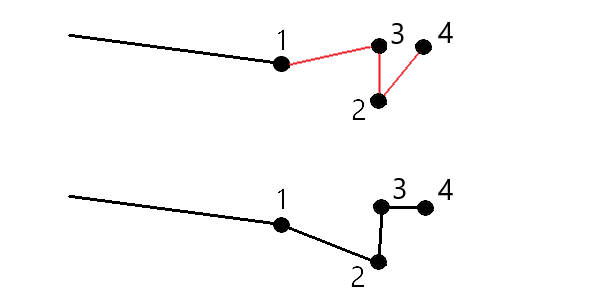

Quando si definisce la strada nel software da ufficio, Trimble consiglia di evitare le facce verticali. Quando una stringa ha lo stesso offset di un’altra, il software Roads può connettere le stringhe nell'ordine errato quando si unisce le stringhe per visualizzare le sezioni trasversali. Per evitare questo problema, definire una delle stringhe con un piccolo offset rispetto all'altra. Per esempio, si consideri la seguente immagine che mostra una vista sezione trasversale di un cordolo e un canale, in cui le stringhe 2 e 3 nel diagramma superiore hanno lo stesso offset e possono, potenzialmente, essere collegate in modo non corretto, come mostrato dal lavoro di linea rosso. Nel diagramma inferiore, dove la stringa 3 è definita con un offset offset rispetto alla stringa 2, le stringhe saranno sempre collegate correttamente, come mostrato dal disegno lineare nero.

Vantaggi delle strade stringa LandXML

Le strade stringa LandXML sono molto simili alle strade stringa GENIO ma offrono una serie di vantaggi:

  • Non è necessario selezionare le stringhe per definire la strada, in quanto la definizione strada è completa e pronta per l’esame e il picchettamento.
  • I nomi delle stringhe non sono limitati a 4 caratteri.

  • I file LandXML possono includere più di una strada.

  • I file LandXML possono includere più di una superficie.
  • Il supporto per i file di stringhe LandXML è migliore quando si esporta da Trimble Business Center e quando si visualizzano file o si picchetta con con Trimble Access Strade.

Mentre il formato di stringa LandXML tradizionale non include il supporto per le pendenze laterali, Trimble ha esteso il formato LandXML per includere il supporto per le pendenze laterali. I file di stringhe LandXML esportati da Trimble Business Center avranno le pendenze laterali definite. Le pendenze laterali possono anche essere definite o modificate nel software Trimble AccessStrade.

Una stringa elencata in rosso indica che la stringa torna su se stessa e non deve essere usata con la strada. Modificare la definizione strada e utilizzare l'opzione Escludi per escludere la stringa dalla strada.

Modifica delle strade stringa LandXML

Per modificare una strada stringa LandXML, selezionare la strada nella mappa e toccare il tasto software Modifica. E' possibile:
