工事オフセット

ストリングまでの杭打ち、またはストリング上に測点を杭打ちする場合、以下の条件の水平工事オフセットを定義することができます:

• 負の数値が、水平線形/マスターストリングの左側へポイントをオフセットする。
• 正の数値が、水平線形/マスターストリングの右側へポイントをオフセットする。

法面ストリングを含む、その他全てのストリングについては、次に該当する場所で水平工事オフセットを定義できます。

• 負の数値が、水平線形/マスターストリングに近づく形でポイントをオフセットする（内向き）。
• 正の数値が、水平線形/マスターストリングから離れる形でポイントをオフセットする（外向き）。

工事オフセットを伴う法面を杭打ちする際、キャッチおよびオフセット位置で位置を保存したい場合は、工事オフセットを定義する時にキャッチと工事オフセットを両方保存チェックボックスを選択します。法尻（法肩）を参照します。

水平オフセットフィールドの横にあるをタップし、オフセットを下記のように適用するかどうかを指定します:

• 水平に
• 横断面における前のストリングから現在のストリングまでのラインの勾配
• 横断面における現在のストリングから次のストリングまでのラインの勾配

下の図は､あるポジションに適用される、水平オフセット（１）、勾配前オフセット（２）及び勾配次オフセット（3）を示しています。勾配前オプションでは、オフセットの勾配は、杭打ちに選択した位置(5)の前の要素の勾配(4)によって定義されます。勾配次オプションでは、オフセットの勾配は、杭打ちに選択した位置(6)の次の要素の勾配(4)によって定義されます。図の「鉛直オフセット」値は「0.000」です｡

ポイントがゼロオフセットを持つ場合には､以前のラインの勾配値で水平工事オフセットを適用することはできません。

ストリングを基準にした位置を測定する際（最寄のオフセットを測定オプションによる場合を除く）またはストリング上の測点を杭打ちする際、現在位置によって水平工事オフセットを定義できます。これを行なうには：

1. 水平オフセットフィールドの横のをタップし、計算済みを選択します。

2. 杭を打ちたい場所へナビゲートします。

   水平オフセットが計算済みの場合は左へ行く / 右へ行くナビゲーションデルタは水平線形までの距離に置き換えられます。

3. ポイントを測定し保存します。

   計算された水平オフセットは「杭打ちされたデルタ」にレポートされます。

次に該当する場所では、鉛直工事オフセットを定義できます:

• 負の値が、縦方向に下へオフセットする。
• 正の値が、縦方向に上へオフセットする。

鉛直オフセット値は､DTM面には適用されません。

鉛直オフセットフィールドの横にあるをタップし、オフセットを下記のように適用するかどうかを指定します:

• 垂直
• 杭打ちされるポイントの前の断面の要素に垂直

下の図は､垂直に適用された垂直オフセット(1)と、前の横断面の要素（3）に垂直に適用される垂直オフセット(2)を示しています。

LandXML、12da、GENIO道路の場合、以下の条件の測点工事オフセットを適用することができます:

• 正の値は､測点番号が大きくなっていく方向にポイントをオフセットします（前方）。
• 負の値は､測点番号が小さくなっていく方向にポイントをオフセットします（後方）。

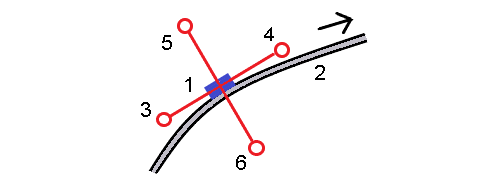

測点工事オフセットは、道路の湾曲部に沿って排水だめを測位する際に便利です（下図参照のこと）。排水だめ(1)は通常、縁石（2)の前に位置し、水路が設置されていることから、測点を前(3)や後ろ(4)や水平に左(5)や右(6)にオフセットすることにより、排水だめを正しい方向に位置づけることができます。
