Boční spád

V některých případech budete muset upravit nebo přidat boční spád.

Boční spád a všechny úpravy bočního spádu jsou vyřazeny po změření pozice nebo po odchodu z vytyčovací obrazovky.

Boční spád můžete přidat při vytyčení staničení na trase nebo určení polohy relativně k trase. Aktuální řetězec je dle výchozích nastavení závěsným řetězcem ale můžete si taktéž zvolit jiný řetězec jako závěsný řetězec v případě potřeby. Boční spád nemůžete přidat k zarovnání.

  1. Na obrazovce vytyčování klikněte a podržte v půdorysu nebo průřezu a vyberte možnost Přidat boční spád.
  2. Doplňte podrobnosti definující boční spád

Poloha bočního spádu při vytyčení je k dispozici pouze pro trasu RXL. Při definování trasy GENIO však můžete přidat nový řetězec a poté upravit jeho typ na řetězec rozhraní 5D, který efektivně přidá boční spád.

Pokud není použita hodnota ubrání spádu nebo hodnota přidání spádu, přepište ji novou hodnotou.

  1. Na obrazovce vytyčování klikněte a podržte v půdorysu nebo průřezu a vyberte možnost Upravit boční spád.
  2. Doplňte podrobnosti definující boční spád

Někdy může být lepší upravit hodnoty Ubrat nebo Přidat spád na hodnotu definovanou spádem z aktuálního řetězce k dalšímu řetězci nebo z předchozího řetězce k aktuálnímu řetězci. V políčku Ubrat spád nebo Přidat spád vyberte Spád k dalšímu řetězci nebo Spád z předchozího řetězce. Políčko Spád dovnitř se bude aktualizovat a zobrazovat vypočtenou hodnotu sklonu.

Příklad uvedený níže ukazuje, kde můžete zvolit Spád vedle řetězce nebo Spád od předchozího řetězce pro ubrání spádu. Obdobný způsob lze využít pro přidání spádu.

Další nebo předchozí možnosti spádu řetězce jsou dostupné:

  • Pouze pokud existuje další nebo předchozí řetězec.
  • V políčku Ubrat spád jsou volby dostupné pouze tehdy, když jsou další nebo předchozí hodnoty spádu kladné, to znamená, že definují ubrání spádu.
  • V políčku Přidat spád jsou volby dostupné pouze tehdy, když jsou další nebo předchozí hodnoty spádu záporné, to znamená, že definují přidání spádu.

Někdy, zejména v případě silničních souborů LandXML, může boční spád určovat pouze jednu hodnotu spádu, zatímco druhá hodnota je nulová (?). Pokud jsou při naklápění bočního spádu návrhové a vypočítané hodnoty bočního spádu v horní části navigační obrazovky nulové, znamená to, že je požadována nedefinovaná hodnota spádu k vytyčení zachycení. Použijte možnost Upravit boční spád pro určení hodnoty spádu, která umožní vytyčení zachycení.

Můžete také:

Boční spád je zobrazen červeně, pokud je tato hodnota editována.

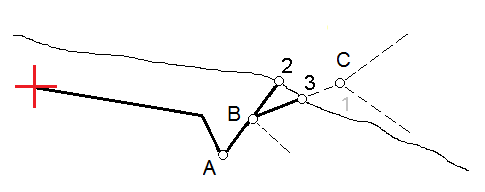

Diagram níže zobrazuje typický příklad, kde můžete vybrat jiný řetězec jako otočný řetězec.

  1. Na obrazovce vytyčování klikněte a podržte v půdorysu nebo průřezu a vyberte možnost Upravit boční spád.

  2. V políčku Otočný řetězec klikněte na šipku a vyberte řetězec jednou z těchto metod.

    • Klikněte na odsazení zobrazené na obrazovce.
    • Pokud to umožňujeV8š kontroler, použijte levou/pravou šipku
    • Kliknutím a krátkým podržením na obrazovce.

    Pro výběr jiného staničení nebo odsazení udělejte jedno z následujících:

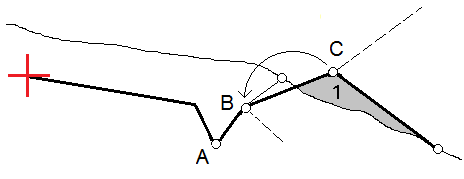

Diagram níže zobrazuje typický příklad, kde můžete vybrat jiný řetězec jako otočný řetězec. V tomto příkladu je původní návrh se závěsem v řetězci C vyplněn, což vede k nežádoucí výplňové zóně (1). Výběrem řetězce B jako závěsného řetězce se nový návrh vyřeže a zamezí se nežádoucímu plnění.

Když je řetězec B vybrán jako závěsný řetězec, může být ubrání spádu definováno buď ponecháním hodnoty navrhovaného spádu nebo zadáním jiné hodnoty. Alternativně může být ubrání spádu definováno výběrem jednoho z následujících parametrů:

  • Spád od předchozího řetězce je možností, jak definovat ubrání spádu jako spád od předchozího řetězce A k novému závěsnému řetězci B, což má za následek polohu zachycení v (2).
  • Spád vedle následujícího řetězce je možností, jak definovat ubrání spádu jako spád od nového závěsného řetězce B k dalšímu řetězci C, což má za následek polohu zachycení v (3).
