Vytyčení křivky

Křivky jsou dvě nebo více čar nebo oblouků spojených dohromady. V případě potřeby můžete vytvořit křivku z existujících bodů v mapě. Viz Vložení křivky.

Dříve než začnete, nakonfigurujte nastavení zobrazení navigace. V případě potřeby můžete vytyčit relativně k DTM nebo návrh výšky.

  1. Chcete-li vybrat křivku:

    • Z mapy můžete:
      • Vyberte křivku a klikněte na Vytyčit.

      • Dvakrát klikněte na křivku na mapě.

      Při výběru vytyčování křivky z mapy klikněte blízko konce křivky, který chcete určit jako její počátek. Poté se na křivce nebo prvku zobrazí šipky symbolizující směr. Pokud je směr nesprávný, kliknutím na křivku ji zrušíte a poté kliknutím na správném konci znovu vyberte křivku v požadovaném směru. Popřípadě klikněte a podržte na mapě a vyberte Obrátit směr křivky.

      Pokud byla křivka odsazena, směry odsazení se při obrácení směru křivky nevymění.

    • Z nabídky klikněte na a vyberte Vytyčit / Křivky.

  2. V poli Vytyčit vyberte metodu a pak vyplňte požadovaná pole. Viz níže Metody vytyčení křivky

    Chcete-li vybrat staničení, zadejte ho, klikněte na prog. Klávesu Sta‑ a Sta+, nebo klikněte na vedle polí Staničení, abyste vybrali počáteční a koncové staničení.

    Pokud je hodnota intervalu stanice nula, nezobrazí se popisky stanice. Pokud je interval stanice 0, zobrazí se popisky stanic pro počáteční a koncové stanice a všechny stanice PI, PC nebo PT. Pokud je interval stanice číselnou hodnotou, zobrazí se popisky hodnot pro všechny stanice (v závislosti na měřítku přiblížení).

  3. Pro zobrazení definice křivky klikněte na Detaily.
  4. Zadejte Výšku antény nebo Výšku cíle, hodnotu vytyčovaného staničení (pokud nějaké je) a další podrobnosti, jako horizontální a vertikální odsazení.
  5. Klikněte na Start.

  6. Navigace do bodu.

    Delta navigace Relativně ke křivce jsou odvozeny promítnutím z vaší aktuální polohy kolmo na křivku k výpočtu hodnoty Go Right / Go Left, s hodnotou Go Forward / Go Backward vypočítanou z tomuto staničení podél křivky k cílovému staničení.

    Když je metoda vytyčování Stanice na polylinie, Stanice/odsazení od polylinie nebo Odsazení zešikmení, můžete upravit výšku. Chcete-li to provést, stiskněte tlačítko Mezerník klikněte na a zadejte novou hodnotu výšky. Chcete-li po úpravách obnovit původní výšku, stiskněte klávesu Mezerník nebo klikněte na a potom klikněte na a vyberte znovu načíst původní nadmořskou výšku.

  7. Když je bod v toleranci, klepnutím na Změřit bod změříte.

    Při použití Trimble SX12 skenovací totální stanice v režimu TRK s povoleným laserovým ukazovátkem se na obrazovce Vytyčení zobrazí prog. klávesa Označte bod místo prog. klávesy Měření. Kliknutím na Označte bod se přístroj přepne do režimu STD. Laserové ukazovátko přestane blikat a přesune se do polohy EDM. Když kliknete na Přijmout pro uložení bodu, přístroj se automaticky vrátí do režimu TRK a laserové ukazovátko pokračuje v blikání. Chcete-li změřit a aktualizovat vytyčovací delty, klikněte na Změřit po kliknutí na Označte bod a předtím, než kliknete na Přijmout. Více informací viz Nastavení EDM.

  8. Kliknutím na Přijmout bod uložíte.
  9. Pokud vyberete možnost Zobrazit před uložením, zobrazí se vytyčené delty, které jste vybrali na obrazovce Možnosti vytyčení. Ťukněte na Uložit.
  10. Software se vrátí na obrazovku navigace nebo, pokud jste vybrali více položek, které chcete vytyčit, software se vrátí do seznamu Vytyčení položek.

Metody vytyčení křivky

Při vytyčování stanice nebo při vytyčování ke křivce můžete klepnutím na jinou stanici nebo křivku na mapě změnit to, co vytyčujete, a podrobnosti o vytyčení v sousední aktualizaci panelu, aby odrážely nový výběr.

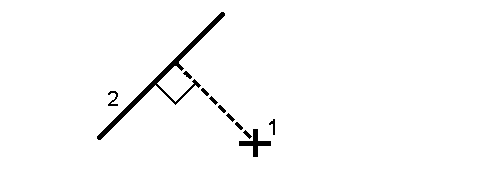

Změřte polohu (1) vzhledem k definované křivce (2).

Vytyčte vzdálenost podél definované křivky (1) v intervalu vzdálenosti (2). Hodnoty vzdálenosti a intervalu vzdálenosti jsou sklonové vzdálenosti podél křivky, nikoli vodorovné vzdálenosti. Tato metoda také umožňuje vytyčení pozic na svislé křivce.

Při vsazeování touto metodou jsou hodnoty stanice zobrazované v mapě vodorovné.

Vytyčte staničení (1) na definované křivce v intervalech staničení (2) podél křivky.

Vytyčte bod (1) kolmo ke staničení (3) na definované křivce (2) a odsaďte doleva nebo doprava o horizontální vzdálenost (4). Vložená výška bodu je stejná jako výška křivky v daném staničení.

Můžete také použít svislé odsazení.

Změřte svou polohu vzhledem ke svahu (2) definovanému na každé straně definované křivky(1). Každý spád může být definován s různým spádem (3).

Použijte políčka Šikmá vlevo a Šikmá vpravo k definování typu spádu jedním z následujících způsobů:

  • vodorovná vzdálenost a převýšení
  • spád a šikmá délka
  • spád a vodorovná délka

Software zaznamená vaši pozici relativně ke křivce a vertikální vzdálenost jako výkop (4) nebo násep (5) spádu.

Vytyčte bod (1) při vychýlení (2) ze staničení (3) na definované křivce (4) a odsazení doleva nebo doprava o vychýlenou vzdálenost (5). Šikmé odsazení může být definováno delta úhlem ke křivce vpřed nebo zpět (6) v pravém úhlu od vytyčované křivky nebo může být šikmé odsazení definováno azimutem. Obrázek ukazuje bod definovaný a šikmým odsazením vpřed a vpravo.

Výška pro bod může být definována:

  • Spád od křivky – výška je vypočtená spádem z výšky křivky ve vloženém staničení
  • Delta z bodu – výška je vypočtená odchylkou od výšky křivky ve vloženém staničení.
  • Vložit – výška je vložená.

Pokud křivka nemá výšku, výška bodu musí být vložená.

  1. Pro definici závěsu vyberte metodu Odvození průsečíku a vyplňte příslušná políčka:

    1 – Odsazení a výška. Zadejte odsazení (4) od křivky a výšku (5) polohy závěsu.

    2 – Odsazení a spád. Zadejte odsazení (6) od křivky a hodnotu sklonu (7) od křivky do polohy závěsu.

    3 – Odsazení a převýšení. Zadejte odsazení (8) od křivky a vertikální rozdíl (9) od křivky do polohy závěsu.

    Pokud je křivka definována body bez nadmořských výšek, je k dispozici pouze metoda odvození závěsu Odsazení a nadmořská výška.

  2. Definování bočního sklonu:

    Zadejte hodnoty Ubrat spád (1), Přidat spád (2) a Ubraná šířka příkopu (3).

    Ubrat a Přidat spád je vyjádřeno v kladných hodnotách. Nemůžete přidat řetězec po bočním spádu.

    Pro definování bočního sklonu pouze hodnotou Ubrat spád nebo Přidat spád ponechte políčka ostatních hodnot sklonu jako ‚?'.

Při vytyčení bočního spádu se na mapě zobrazí poloha stěžejního bodu a případně poloha uprání spádu stěžejního bodu, kterou lze vybrat a vytyčit.
