Seitengefälle

In einigen Situationen müssen Sie evtl. das Seitengefälle hinzufügen oder bearbeiten.

Das Seitengefälle sowie alle Änderungen daran werden verworfen, nachdem eine Position gemessen wurde oder wen Sie den Absteckbildschirm schließen.

Sie können ein Seitengefälle beim Abstecken einer Station auf einem Breitenband oder beim Messen Ihrer Position relativ zu einem Breitenband hinzufügen. Das aktuelle Breitenband ist per Voreinstellung die Böschungslinie, doch bei Bedarf können Sie ein anderes Breitenband als Böschungslinie auswählen. Sie können ein Seitengefälle nicht zum Kurvenband hinzufügen.

  1. Halten Sie den Stift im Absteckbildschirm auf die Plan- oder Querprofilansicht, und wählen Sie Seitengefälle hinzufügen.
  2. Füllen Sie die Details zum Definieren des Seitengefälles aus.

Das Hinzufügen eines Seitengefälles beim Abstecken ist nur bei RXL-Trassen möglich. Allerdings können beim Definieren einer GENIO-Trasse ein neues Breitenband hinzufügen und anschließend den Typ als 5D-Schnittflächenbreitenband bearbeiten, sodass praktisch ein Seitengefälle hinzugefügt wird.

Wenn der Soll- Abtrags- oder Auftragsgefällewert oder der Wert für die Abtragsgrabenbreite nicht anwendbar ist, überschreiben Sie den Wert durch einen neuen Wert.

  1. Halten Sie den Stift im Absteckbildschirm auf die Plan- oder Querprofilansicht, und wählen Sie Seitengefälle bearbeiten.
  2. Füllen Sie die Details zum Definieren des Seitengefälles aus.

In einigen Situationen kann es vorteilhafter sein, den Abtrags- oder Auftragsgefällewert an den Wert anzupassen, der durch das Gefälle vom aktuellen Band zum nächsten Band oder vom vorigen Band zum aktuellen Band definiert ist. Wählen Sie im Feld Abtragsgefälle oder Auftragsgefälle die Option Gefälle des nächsten Elements oder Gefälle des vorigen Elements. Das Feld Gefälle wird mit dem entsprechenden Gefällewert aktualisiert.

Im folgenden Beispiel wird dargestellt, wo Sie die Option Gefälle des nächsten Elements oder die Option Gefälle des vorigen Elements für ein Abtragsgefälle auswählen können. Eine ähnliche Vorgehensweise kann bei einem Auftragsgefälle verwendet werden.

Die Optionen für das Gefälle des nächsten bzw. vorigen Elements sind wie folgt verfügbar:

  • Nur wenn ein nächstes oder voriges Breitenband vorhanden ist.
  • Die Optionen im Feld Abtragsgefälle sind nur verfügbar, wenn die Gefällewerte des nächsten oder vorhergehenden Elements positiv sind (ein Abtragsgefälle definieren).
  • Die Optionen im Feld Auftragsgefälle sind nur verfügbar, wenn die Gefällewerte des nächsten oder vorhergehenden Elements negativ sind (ein Auftragsgefälle definieren).

In bestimmten Fällen (insbesondere bei LandXML-Trassendateien) kann das Seitengefälle ggf. nur einen Gefällewert angeben, während der andere Wert Null ist. Wenn beim Abstecken eines Seitengefälles die Sollwerte und berechneten Werte für das Seitengefälle oben im Navigationsbildschirm Null sind, weist dies darauf hin, dass der undefinierte Gefällewert zum Abstecken des Geländeschnitt benötigt wird. Geben Sie mit der Option Seitengefälle bearbeiten den Gefällewert an, damit der Geländeschnitt abgesteckt werden kann.

Außerdem können Sie Folgendes tun:

Ein Seitengefälle wird bei Bearbeitung rot dargestellt.

In der folgenden Grafik ist ein typisches Beispiel für die mögliche Verwendung dieser Optionen dargestellt.

  1. Halten Sie den Stift im Absteckbildschirm auf die Plan‑ oder Querprofilansicht, und wählen Sie Seitengefälle bearbeiten.

  2. Tippen Sie im Feld Böschungslinie auf den Pfeil, und wählen Sie mit einer der folgenden Methoden ein Breitenband:

    • Tippen Sie im Bildschirm auf ein Breitenband.
    • Wenn es bei Ihrem Controller möglich ist, verwenden Sie die Links-/Rechts-Pfeiltasten.
    • Halten Sie den Stift auf den Bildschirm, und wählen Sie in der Liste das Breitenband aus.

    Die aktuelle Böschungslinie wird als ausgefüllter blauer Kreis angezeigt.

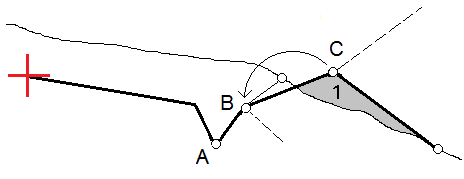

In der folgenden Grafik ist ein typisches Beispiel dargestellt, wo Sie ein anderes Band als Böschungslinie auswählen können. In diesem Beispiel liegt der Originalentwurf mit dem Angelpunkt bei Breitenband C im Auftrag, sodass eine ungewollte Auftragzone (1) entsteht. Wenn Breitenband B als Böschungslinie ausgewählt wird, liegt der neue Entwurf nun im Abtrag und und die ungewollte Auftragzone wird vermieden.

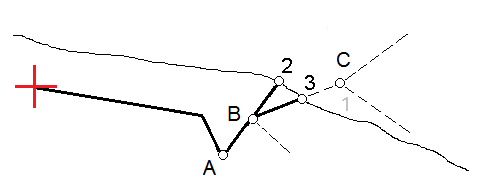

Wenn Breitenband B als Böschungslinie ausgewählt wird, kann das Abtragsgefälle definiert werden, indem entweder der Sollgefällewert übernommen oder ein anderer Wert eingegeben wird. Alternativ kann das Abtragsgefälle durch Auswählen einer der folgenden Optionen definiert werden:

  • Gefälle des vorigen Elements: zum Definieren des Abtragsgefälles als Gefälle vom vorigen Breitenband A zur neuen Böschungslinie B, sodass sich die Geländeschnittposition bei (2) ergibt.
  • Gefälle des nächsten Elements: zum Definieren des Abtragsgefälles als Gefälle von der neuen Böschungslinie B zum nächsten Breitenband C, sodass sich die Geländeschnittposition bei (3) ergibt.
