Calcular acimut

Podrá calcular un acimut utilizando datos tecleados o puntos almacenados en el trabajo y almacenar los resultados en el trabajo.

  1. Para abrir el formulario Calcular acimut, seleccione una de las siguientes alternativas:
    • Presione y seleccione Cogo / Calcular Acimut.
    • En la calculadora, presione Acimut.

  2. Calcule un acimut utilizando uno de los siguientes métodos.

    1. En el campo Método, seleccione Entre dos puntos.

    2. Introduzca el punto en Desde punto (1) y el punto en Al punto (2).

      El software calcula el acimut entre los valores introducidos (3).

    3. Presione Almac.

    El acimut puede calcularse a partir de dos puntos en la base de datos directamente en un campo de acimut. Para ello, introduzca los nombres de punto en el campo Acimut, separado por un guión. Por ejemplo, para calcular el acimut del punto 2 al punto 3, introduzca "2–3". Este método funciona con la mayoría de los nombres de punto alfanuméricos, pero no es compatible con nombres de unto que ya contienen un guión..

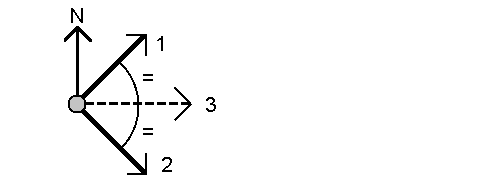

    1. En el campo Método, seleccione Acimut con bisección.

    2. Introduzca los valores para el Acimut 1 (1), y el Acimut 2 (2).

      El software calcula los siguientes valores: el acimut calculado a media distancia entre los mismos (3) y el ángulo calculado, medido en el sentido de las agujas del reloj entre el acimut 1 y el acimut 2.

    3. Presione Almac.
    1. En el campo Método, seleccione Esquina bisecada.

    2. Seleccione el Punto lateral 1 (1), Punto de la esquina (3), y Punto lateral 2 (2).

      El software calcula los siguientes valores:

      • el acimut (4) a media distancia entre el Punto lateral 1 y el Punto lateral 2, desde el punto de la esquina
      • el ángulo interior (5) y el ángulo exterior (6)
      • la distancia desde el punto de la esquina a los dos puntos laterales y la distancia de un punto lateral a otro
      • el acimut desde el punto de la esquina a los dos puntos laterales
      • el ángulo entre el punto de la esquina y cada punto lateral, así como también el ángulo opuesto (7)
    3. Presione Almac.
    1. En el campo Método, seleccione Acimut más ángulo.

    2. Introduzca el Acimut (1) y el Angulo girado (2).

      El software calcula la suma de los dos valores (3).

    3. Presione Almac.
    1. En el campo Método, seleccione Acimut a d. eje línea.

    2. Seleccione la línea (1) e introduzca el estacionamiento (2) y la distancia al eje horizontal (3).

      Si la línea no existe todavía, presione y seleccione Dos puntos. Introduzca el punto inicial y el punto final para definir la línea.

      El software calcula los siguientes valores: El acimut calculado (4), desde el punto de inicio de la línea hasta el punto de distancia al eje, y el ángulo calculado, medido en el sentido de las agujas del reloj entre la línea y el acimut (4).

    3. Presione Almac.

  3. Al seleccionar puntos de referencia, selecciónelos en el mapa o presione para ver otros métodos de selección. Vea Para introducir un nombre de punto.

    Podrá introducir los datos en diferentes unidades. Por ejemplo, se podrá añadir un ángulo en grados a un ángulo en radianes; la respuesta se dará en el formato que ha especificado en la configuración del trabajo.
