Para replantear una distancia al eje oblicua

Utilice este método de replanteo para replantear una posición que no esté definida en el ángulo recto con la alineación horizontal, por ejemplo, al replantear alcantarillas o estribos de puente.

Replantear distancia al eje oblicua

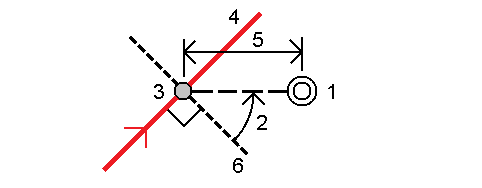

El siguiente diagrama muestra un punto definido por los valores hacia adelante oblicuo y con distancia al eje a la derecha. El punto a replantear (1) se define desde la estación (3) por una distancia al eje (5) a lo largo de la oblicuidad (2). La oblicuidad puede definirse por un incremento de ángulo hacia adelante o hacia atrás con respecto a una línea (6) en ángulos rectos con la carretera replanteada (4) o, alternativamente, la oblicuidad puede definirse mediante un acimut.

Para replantear una posición de una distancia al eje oblicua

1. En el campo Replantear , seleccione Distancia al eje oblicua y luego en el mapa, presione en la estación en la alineación desde la que se aplicará la distancia al eje oblicua. O bien, presione para seleccionar una estación en la lista.

   Para replantear una distancia al eje oblicua relativa al valor de estación nominal (donde la estación no tiene que coincidir con una sección transversal), introduzca un valor de estación nominal.

2. Para definir la distancia al eje oblicua:

   1. Introduzca los valores Distancia al eje y Oblicua. Presione para cambiar la dirección de la distancia al eje u oblicua.

   2. Para definir la elevación del punto, seleccione:

      • Pendiente desde cadena para calcular la elevación mediante una pendiente de la elevación en la cadena en la estación seleccionada.

      • Incremento de la cadena para calcular la elevación mediante el incremento de la elevación en la cadena en la estación seleccionada.

      • Teclear para teclear la elevación.

        Si la carretera consiste solamente en una alineación horizontal, deberá teclear la elevación.

   3. Presione Aceptar.

3. Para replantear puntos desde la carretera, dejando la calzada libre para la construcción, defina una distancia al eje de construcción.

   Vea Distancias al eje de construcción de carreteras RXL, LandXML, y 12da y Distancias al eje de construcción de carreteras GENIO.

4. Presione Iniciar.
5. Utilice la Vista del plano para navegar hacia el punto. Vea Navegación durante el replanteo.

6. Presione Medir para medir el punto cuando el mismo está dentro de la tolerancia.

   Al utilizar una Estación total de escaneado Trimble SX12 en el modo TRK con el puntero láser habilitado, la pantalla Replantearmostrará la tecla Marcar punto en lugar de la tecla Medir.Presione Marcar punto para poner el instrumento en el modo STD.El puntero láser deja de destellar y se moverá a la posición por sí mismo en la ubicación MED.Cuando presiona Aceptar para almacenar el punto, el instrumento automáticamente volverá al modo TRK y el puntero láser reanudará el destello.Para volver a medir y actualizar los incrementos de replanteo, presione Medir una vez que ha presionado Marcar punto y antes de presionar Aceptar. Para obtener más información, véase Configuraciones MED.
