Kahdesta murtoviivasta määritetyn pinnan merkintä suhteessa linjaukseen

1. Valitse Kaksi jonoa Merkinnän kentältä ja napauta sitten kutakin jonoa kartalla tai valitse kukin jono luettelosta napauttamalla .

2. Merkitse tiestä tasattuja pisteitä jättäen ajoradan tyhjäksi rakentamista varten määrittämällä sivusiirtymän.
3. Näpäytä Aloita.

4. Navigoi suhteessa jonoon käyttäen suunnitelman tai poikkileikkauksen näkymää.Ks. Merkinnän navigointi.

   Ilmoitettuja deltoja ovat muun muassa:

   • Paalu- ja Siirtymä-arvot nykyiselle sijainnillesi suhteessa linjaukseen.

   • Mene vasemmalle/oikealle-arvo kuhunkin jonoon.

   • Korkeusero kahden jonon laajennukseen.

   • Korkeusero linjaukseen.

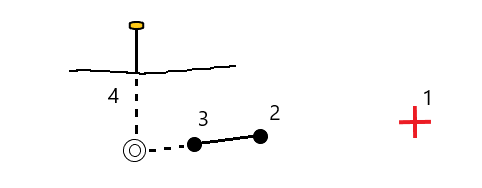

   Alla olevassa kaaviossa näkyy linjaus (1), kaksi jonoa (2, 3) ja Korkeusero kahden jonon laajennukseen (4):



5. Kun piste on toleranssin sisällä, mittaa piste napauttamalla Mittaa.

   Jos käytössäsi on Trimble SX12 Scanning -takymetrillä TRK-tilassa laserosoittimen ollessa käytössä, Merkinnän ruudussa näkyy Merkkaa piste-valonäppäin Mittaa-valonäppäimen sijasta.Napauta Merkkaa piste siirtääksesi kojeen STD-tilaan.Laserosoitin lopettaa välkkymisen ja siirtyy EDM-sijaintiin.Kun tallennat pisteen napauttamalla Hyväksy, koje palaa automaattisesti TRK-tilaan ja laserosoitin alkaa taas välkkyä.Päivitä ja mittaa merkinnän deltat uudelleen napauttamalla Mittaa napautettuasi Merkkaa piste ja ennen kuin napautat Hyväksy. Lisätietoja on kohdassa EDM-asetukset.

6. Näpäytä Tall.

   Ohjelmisto palaa navigoinnin kuvaruutuun.

   Tämän jälkeen voit:

   • Jatkaa pisteiden mittaamista tietä pitkin.
   • Napauttaa Esc poistuaksesi tästä merkintämenetelmästä.
   • Vaihtaa merkintämenetelmää. Suorita merkintä:
     • Tiehen kaksoisnapauttamalla tyhjää kohtaa kartalla.
     • Jonoon napauttamalla kartalla olevaa jonoa.
     • Jonolla olevaan paaluun napauttamalla kartalla näkyvää jonolla olevaa paalua.
