GNSS-antennin korkeuden mittaus

Seuraavissa kohdissa kuvataan, kuinka mitataan mittaussauvaan kiinnitetyn antennin korkeus, kun Mitattu -kentän asetus on Antennin pohjaan tai Antennijalustan pohjaan. Käytettäessä kiinteänpituista mittaussauvaa, korkeus on vakioarvo.

Kun mittaat tai merkitset pisteitä IMUn kallistuskompensaatiota käyttämällä varmista, että annettu antennin korkeus ja mittaustapa ovat oikeat. Linjauksen luotettavuus ja paalun kärjen sijainnin luotettavuus erityisesti antennin liikkuessa paalun kärjen ollessa paikoillaan ovat täysin riippuvaisia siitä, että antennin korkeus on oikein. Vaakasijainnin jäännösvirhettä, joka johtuu antennin liikkeestä mittauksen aikana paalun kärjen ollessa paikoillaan, ei voida postaa antennin korkeutta muuttamalla pisteen mittaamisen jälkeen.

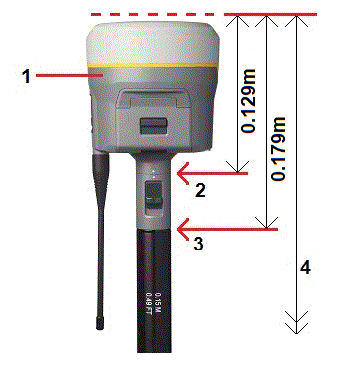

Katso seuraavaa kuvaa, jossa (1) on vastaanotin, (2) on antennin pohja, (3) pikakiinnikkeen pohja, (4) on korjattu korkeus APC:hen sauvan kärjestä.

Seuraavissa kohdissa kuvataan, kuinka vastaanottimen korkeus mitataan käyttäen vastaanottimen vipua silloin, kun vastaanotin on kiinnitetty kolmijalkaan.

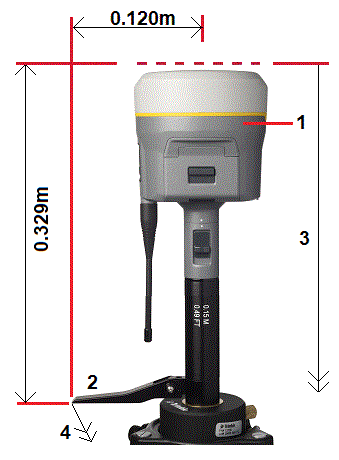

Katso seuraavaa kuvaa, jossa (1) on vastaanotin, (2) on jatkoksen vipu, (3) on korjattu korkeus APC:iin kiintopisteestä ja (4) on korjaamaton korkeus.

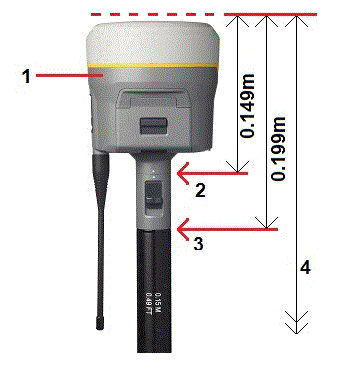

Katso seuraavaa kuvaa, jossa (1) on vastaanotin, (2) on antennin pohja, (3) pikakiinnikkeen pohja, (4) on korjattu korkeus APC:hen sauvan kärjestä.

Seuraavissa kohdissa kuvataan, kuinka vastaanottimen korkeus mitataan käyttäen vastaanottimen vipua silloin, kun vastaanotin on kiinnitetty kolmijalkaan.

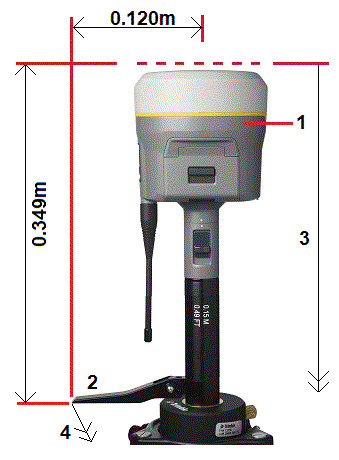

Katso seuraavaa kuvaa, jossa (1) on vastaanotin, (2) on jatkoksen vipu, (3) on korjattu korkeus APC:iin kiintopisteestä ja (4) on korjaamaton korkeus.

Katso seuraavaa kuvaa, jossa (1) on Trimble GNSS-vastaanotin, (2) on korjattu korkeus APC:hen ja (3) on korjaamaton korkeus 1,80 m.

Jos tämä antenni on kiinnitetty kolmijalkaan, korkeus mitataan uran alareunaan, joka on harmaan jalustan ja valkean antenniosan välissä. Valitse tällöin Mitattu -kentässä Puskurin keskikohta .

Jos käytät kiinteäkorkuista kolmijalkaa, voit mitata korkeuden antennin kehyksen pohjaan ja valita Mitattu -kentässä Antennin jalustan alaosa .

Katso seuraavaa kuvaa, jossa (1) on Zephyr-antenni, (2) on korjattu korkeus APC:hen ja (3) on korjaamaton korkeus.

Jos tämä antenni on kiinnitetty kolmijalkaan, antennikorkeus mitataan antennin sivulla olevan kolon yläreunaan.

Jos tämä antenni on kiinnitetty kolmijalkaan, korkeus mitataan antennin sivussa olevan kolon alareunaan.

Katso seuraavaa kuvaa, jossa (1) on Tornado-antenni, (2) on korjattu korkeus APC:hen ja (3) on korjaamaton korkeus.

Jos tämä antenni on kiinnitetty kolmijalkaan, korkeus mitataan antennin harmaiden ja valkoisten muoviosien väliin.

Katso seuraavaa kuvaa, jossa (1) on Microcentered-antenni, (2) on korjattu korkeus APC:hen ja (3) on korjaamaton korkeus.

Jos tämä antenni on kiinnitetty kolmijalkaan, korkeus mitataan muovikuoren alareunaan. Syötä tämä arvo Antennikorkeus -kenttään ja määritä Mitattu -kentän arvoksi Antennin pohjaan.

Jos Microcentered-antennissa (tai Compact L1/L2 -antennissa) käytetään maatasoa, korkeus mitataan maatasossa olevan kolon alapohjaan.

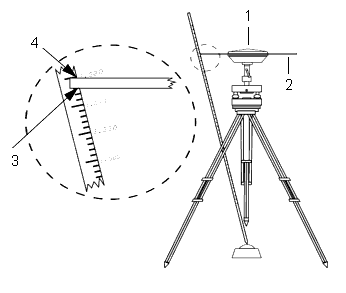

Katso seuraavaa kuvaa, jossa (1) on Microcentered L1/L2 ‑antenni, (2) on maataso, (3) on kolon alareuna ja (4) on kolon yläreuna.

Mittaa korkeus kolmeen eri koloon, jotka sijaitsevat maatason ympärillä. Tallenna sitten keskiarvo korjaamattomana antennikorkeutena.
