Een station op een schuine offset van een alignement uitzetten

1. In het veld Uitzetten selecteert u Schuine offset.
2. Tik op Station om het station in de lijst te selecteren of om een nominale stationwaarde in te voeren.

3. Tik op Schuine offset en voer de waarden voor schuinte en offset in.

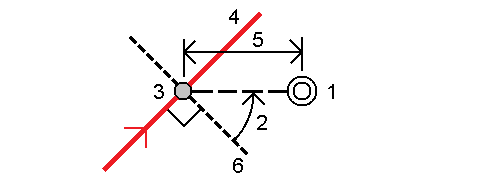

   Zoals in onderstaande afbeelding weergegeven, is het uit te zetten punt (1) gedefinieerd vanaf het station (3) door een offset (5) langs de schuinte (2). De schuinte kan worden gedefinieerd door een voor- of achterwaartse delta hoek t.o.v. een lijn (6) haaks op het alignement dat wordt uitgezet (4), of de schuinte kan worden gedefinieerd door een azimut. De onderstaande afbeelding toont een punt gedefinieerd door schuinte naar voren en offset naar rechts.



4. De hoogte van het punt kan worden gedefinieerd door:
   • Helling van alignement – de hoogte wordt berekend m.b.v. een helling vanaf de hoogte van het alignement op het ingevoerde station.
   • Delta van alignement – de hoogte wordt berekend m.b.v. een delta vanaf de hoogte van het alignement lijn op het ingevoerde station.
   • Toets in – de hoogte wordt ingetoetst.

   Als het alignement alleen een horizontaal alignement heeft, moet de hoogte voor het punt worden ingetoetst.

5. Als er constructie offsets nodig zijn, houdt u op de kaart ingedrukt en selecteert u Definieer constructie offsets. Voer waarden in het veld Constructie offsets in. Zie Constructie offsets.

   Als de berekende positie vóór het begin of voorbij het einde van het alignement ligt, kan het punt niet worden uitgezet.

6. Druk op Start.

7. Navigeer naar het punt.

   De hoogte van uw huidige positie, de ontwerp hoogte van de geselecteerde positie en de schuine offset en delta informatie worden weergegeven.

   Wanneer de uitzetmethode Station op alignement of Schuine offset is, kunt u de hoogte wijzigen. Hiervoor drukt u op de spatiebalk, of tik op en voer de nieuwe hoogtewaarde in. Om de oorspronkelijke hoogte na wijziging te herstellen, drukt u op de spatiebalk, of tik op en daarna op en selecteer vervolgens Oorspr. elevatie opnieuw laden.

   Bij uitzetten van een station met een schuine offset is de dwarsprofiel weergave niet beschikbaar.

8. Wanneer het punt binnen tolerantie is, tikt u op Meten om het punt te meten.

   Wanneer u een Trimble SX12 scanner total station in TRK modus gebruikt met de laser aanwijzer ingeschakeld, toont het scherm Uitzetten de softkey Punt markeren in plaats van de softkey Meten.Tik op Punt markeren om het instrument in de STD modus te zetten.De laser aanwijzer stopt met knipperen en verplaatst zich naar de EDM locatie.Wanneer u op Accept. tikt om het punt op te slaan, keert het instrument automatisch terug naar de TRK modus en gaat de laser aanwijzer weer knipperen.Als u de uitzetdelta's opnieuw wilt meten en bijwerken, tikt u op Meten nadat u hebt getikt op Punt markeren en voordat u op Accept. tikt. Voor meer informatie, zie EDM instellingen.

9. Tik op Accept. om het punt op te slaan.
10. Als u de optie Bekijken voor opslaan hebt geselecteerd, worden de uitzetdelta's die u in het scherm Uitzetten opties hebt geselecteerd, weergegeven. Druk op Opsl.
