放样偏斜距

它用来放样一个与水平定线不成直角定义的位置，例如：放样涵洞或桥墩。

偏斜距举例

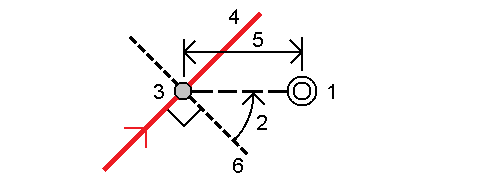

下图显示的是由向前偏斜和向右偏移所定义的一个点。待放样点(1)是从测站(3)沿着偏斜(2)的偏移(5)所定义的。偏斜值可以通过与被放样道路(4)成直角并对直线(6)向前或向后的偏斜角度差所定义，或者作为替换方式，偏斜值可以通过方位角定义。

在偏斜距处放样位置

1. 在 放样 域中 ，选择 偏斜距 ，然后在地图中，点击将应用偏斜距的定线上的桩号。或者点击 ，以从列表中选择桩号。

   要放样相对于名义桩号值的偏斜距（桩号不必与横断面重合），请输入名义桩号值。

2. 定义偏斜距：

   1. 输入偏移和偏斜值。点击，改变偏移或偏斜方向。

   2. 如果要定义点的高程，选择：

      • 从路线的坡度 - 从选定桩号位置处路线上的高程坡度来计算高程。

      • 从路线的高程偏移 - 从选定桩号位置处路线上的高程偏移来计算高程。

      • 键入 - 键入高程。

        如果道路只有水平定线，您必须键入高程。

   3. 点击接受。

3. 如果要从道路放样点偏移，请保持路上没有障碍物影响施工，定义施工偏移量。

   参见 RXL，LandXML， 和12da道路施工偏移量 和 GENIO道路施工偏移量。

4. 点击 开始。
5. 用 平面视图 导航到点。参见放样导航。

6. 当点处在限差范围内时，点击 测量 以测量点。

   在 Trimble SX12 扫描全站仪 启用激光指示器使用 TRK 模式时， 放样 屏幕将显示 标记点 软键，而不是 测量 软键。点击 标记点 将仪器置于 STD 模式。激光指示器停止闪烁并移动到自己的EDM位置。当您点击 接受 来存储点时，仪器会自动返回到 TRK 模式，激光指示器将恢复闪烁。要重新测量和更新放样变化量，请在点击 标记点 之后和点击 接受 之前点击 测量。 更多信息，请看 EDM设置。
