Prohlížeč rozšířené reality

Prohlížeč rozšířené reality umožňuje interakci s prostorovými daty v kontextu reálného světa.Prohlížeč rozšířené reality zobrazuje mapová data ve 3D, překrytá pohledem z kamery kontroleru.Informace o poloze a orientaci poskytuje připojený přijímač GNSS.

Prohlížeč rozšířené reality je k dispozici pouze v případě, že běží Trimble Access na kontroleru Trimble TSC7, TSC5nebo TDC600 jste zahájili měření pomocí Trimble přijímače GNSS s kompenzací náklonu IMU.

Pomocí Prohlížeče rozšířené reality můžete:

  • Vizualizovat mapová data ve 3D, překrytá pohledem z kamery kontroleru.
  • Před zahájením přesné vytyčení použít pokyny.
  • Vytvářet obrázky, které ukazují stanoviště, stejně jako funkce překryté na stanovišti.
  • Dokumentovat důležité vizuální informace a sdílet je se zúčastněnými stranami.

S výjimkou souborů obrázků na pozadí jsou všechny mapové soubory podporované v Trimble Access a data úlohy zobrazené v Prohlížeči rozšířené reality. Pro práci se zobrazenými daty můžete použít libovolné nástroje mapy, včetně Správce vrstev, Limit box, panel nástrojů Srovnat s, a panelu nástrojů CAD.

  1. Na stránce Možnosti roveru v měřickém stylu RTK se ujistěte, že jsou ve skupině Naklonění povolena Kompenzace náklonu IMU a Prohlížeč AR.

  2. Připojte se k přijímači GNSS a spusťte měření.

  3. Chcete-li otevřít Prohlížeč rozšířené reality, klikněte na v panelu nástrojů mapy. Zobrazí se obrazovka nastavení Antény GNSS.

  4. Pokud jste ještě nezadali výšku antény, vyberte v poli Měřeno do, kam měříte výšku antény, a zadejte hodnotu výšky do pole Výška antény.

  5. Nakonfigurujte pole nastavení kamery AR tak, aby odpovídala tomu, jak je kontroler připojen k tyči. Software Trimble Access používá tyto informace k výpočtu polohy objektivu kamery kontroleru vzhledem k přijímači GNSS. Informace o možnostech montáže naleznete v následujících možnostech Nastavení možností kamery AR.

  6. Klikněte na Akceptovat.

    Zobrazí se Prohlížeč rozšířené reality, který zobrazuje přenos kamery z kamery kontroleru.

  7. Ujistěte se, že IMU je dobře nastavený tím, že jdete krátkou vzdálenost (obvykle méně než 3 metry) a několikrát změníte směr. Dobře nastavený IMU vám pomůže nastavit kameru v dalším kroku.

    Když je IMU zarovnána, ikona přijímače ve stavovém řádku se změní z na a stavový řádek zobrazí IMU zarovnaný.

  8. Nastavte kanál kamery s mapová data.

    Jakmile je kamera nastavena s daty, můžete měřit body nebo vybírat body pro vytyčení.



  • Při vytyčování se nad bodem, který vytyčujete, zobrazí ikona AR , aby bylo snadné ji zobrazit v režimu AR. Obvyklý navigační formulář vytyčování se zobrazí vedle Prohlížeče rozšířené reality.

  • Chcete-li uložit snímek obrazovky, který obsahuje překrytí modelu, stiskněte klávesu kamery na klávesnici kontroleru nebo klikněte na tlačítko . Pro obrázek se používá aktuální nastavení průhlednosti. Chcete-li uložit snímek obrazovky a poté automaticky otevřít obrazovku souboru média, abyste mohli obrázek opatřit poznámkami, stiskněte klávesu kamery nebo klikněte a podržte .

Chcete-li použít standardní nastavení kamery pro rozšířenou realitu, musíte pro Trimble kontroler použít standardní držák pro montáž na tyč. Jedná se o:

  • TSC7: Držák tyče a nastavitelné rameno držáku P/N 121349-01-1.

  • TSC5: Držák tyče pro rychlé uvolnění a nastavitelné rameno držáku P/N 121951-01-GEO.

  • TDC600: Držák tyče P/N 117057-GEO-BKT.

Pokud nepoužíváte standardní držák tyče, použijte vlastní nastavení kamery AR.Viz Vlastní nastavení kamery AR níže.

  1. Připevněte kontroler k držáku pomocí 4 vnějších otvorů pro šrouby. Držák bude možné připevnit k tyči tak, aby byl kontroler na pravé nebo levé straně sloupu.

  2. Držák připevněte k tyči tak, abyste byli přímo obráceni ke kontroleru a LED panelu přijímače.

  3. V poli Nastavení konfigurace vyberte možnost Standardní.

  4. V poli Montáž vyberte, zda je kontroler namontován na pravé nebo levé straně tyče.

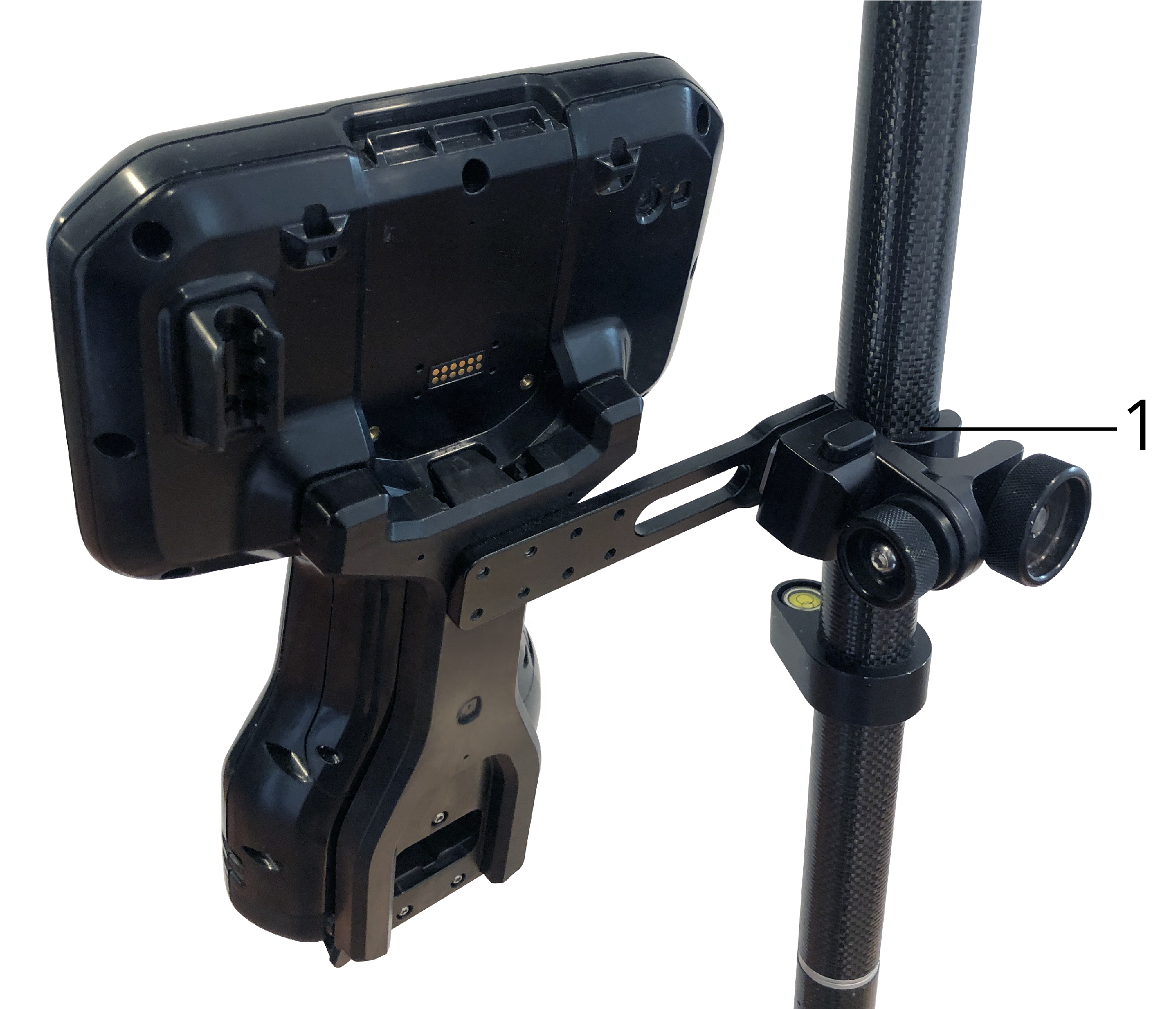

  5. Do pole Výška svorky zadejte výšku od hrotu tyče k horní části svorky tyče (1). jak je uvedeno na obrázku níže.

  1. Držák připevněte k tyči tak, abyste byli přímo obráceni ke kontroleru a LED panelu přijímače.

  2. Připevněte kontroler na držák tyče, orientovaný na šířku.

  3. V poli Nastavení konfigurace vyberte možnost Standardní.

  4. Do pole Výška svorky zadejte výšku od hrotu tyče k horní části svorky tyče (1). jak je uvedeno na obrázku níže.

Vlastní nastavení kamery AR použijte pouze v případě, že nepoužíváte standardní držák tyče Trimble.

  1. Držák připevněte k tyči tak, abyste byli přímo obráceni ke kontroleru a LED panelu přijímače.

  2. V poli Nastavení konfigurace vyberte možnost Vlastní.

  3. Do pole X zadejte vzdálenost vlevo nebo vpravo od středu tyče ke středu objektivu fotoaparátu na kontroleru.

    Kladná hodnota označuje, že objektiv fotoaparátu je vpravo od hrotu tyče, záporná hodnota označuje, že objektiv fotoaparátu je vlevo od hrotu tyče.

  4. Do pole Y zadejte vzdálenost dopředu nebo dozadu od středu tyče ke středu objektivu fotoaparátu na kontroleru.

    Kladná hodnota označuje, že objektiv kamery je vpředu před středem tyče (to znamená, že je od vás daleko). Záporná hodnota označuje, že objektiv kamery je vzadu od středu tyče (to znamená směrem k vám).

  5. Do pole Z zadejte výšku od hrotu tyče ke středu objektivu kamery na kontroleru.

Pomocí ovládacích prvků nastavení kamery nastavte posuv kamery s daty zobrazenými na obrazovce.

Chcete-li to udělat, musíte být schopni nastavit virtuální prvek na obrazovce, který je nastaven s něčím, co můžete snadno identifikovat ve fyzickém světě. Můžete použít:

  • Bod v úloze nebo v propojeném souboru CSV, který můžete nastavit s fyzickým bodem ve vaší lokalitě.

  • Model BIM nebo IFC, který můžete nastavit s modelem ve fyzickém světě.

  • Virtuální značky, které přidáte do prohlížeče rozšířené reality a pak je zarovnáte s položkami, které jsou ve fyzickém světě snadno vidět, například s přístupovým krytem nebo hranou obrubníku.

Před zahájením nastavení kamery se ujistěte, že je IMU dobře nastavena tím, že jdete krátkou vzdálenost (obvykle méně než 3 metry) a několikrát změníte směr. Dobře nastavený IMU pomůže zabránit pohybu při nastavení kamery. Když je IMU zarovnání, ikona přijímače ve stavovém řádku se změní z na a stavový řádek ukazuje nastavení IMU.

  1. Chcete-li kameru začít nastavovat, klikněte na v panelu nástrojů. Zobrazí se ovládací prvky Nastavení kamery.

  2. Pokud potřebujete přidat virtuální značky:

    1. Umístěte špičku tyče na místo fyzické funkce, která je snadno vidět ve snímání kamery, například přístupový kryt nebo hranu obrubníku.Klikněte na Přidat značku

      Ikona virtuální značky se zobrazí ve vaší lokalitě v Prohlížeči rozšířené reality. Umístění jakékoli virtuální značky je dočasně uloženo v úloze až do konce měření.

    2. Ustupte a podívejte se na značku zobrazenou v Prohlížeči rozšířené reality.

    3. Podle potřeby přidejte jednu nebo dvě další virtuální značky. Při přidávání dalších virtuálních značek umístěte špičku tyče na místo, které je na stejné ose jako předchozí umístění virtuální značky, ale v určité vzdálenosti, například dále podél okraje obrubníku.

  3. Pomocí posuvníků ve vyskakovacím okně Nastavení kamery nastavte fyzické objekty zobrazené v kanálu kamery s digitálními daty nebo virtuálními značkami na obrazovce:

    1. Pomocí posuvníku Rozteč dolaďte vertikální osu (náklon) kamery.Nastavením posuvníku Rozteč se posune pohled kamery nahoru nebo dolů vzhledem k datům.

    2. Pomocí ovládacího prvku posuvníku Odchylka dolaďte horizontální osu (posun) kamery.Nastavením posuvníku Odchylka se pohled kamery přesune doleva nebo doprava vzhledem k datům.

      Pokud je vyžadováno hrubé nastavení, ujistěte se, že LED panel přijímače a obrazovka kontroleru jsou obráceny přímo k vám.Pokud tomu tak není, můžete svorku držáku uvolnit a tyč mírně otočit a poté použít posuvník Odchylka pro jemné doladění.

    3. Pomocí posuvníku Rolování nastavte horizontální a vodorovnou osu kamery.Nastavením posuvníku Rolování posunete kameru nahoru nebo dolů a ve vztahu k datům doleva nebo doprava.Obecně platí, že nastavení posuvníku Rolování je méně běžné než nastavení posuvníků Rozteč a Odchylka.

    4. Pomocí posuvníku Měřítko dolaďte vykreslení měřítka použitého pro model v Prohlížeči rozšířené reality.Chcete-li použít Měřítko, umístěte dobře nastavený objekt do blízkosti středu obrazovky a pak upravte měřítko tak, aby se objekty v blízkosti okrajů obrazovky nastavily.

    Chcete-li obnovit nastavení Kamery na výchozí hodnoty, klikněte na prog. klávesu Obnovit.

  4. Pokud zůstanete nehybní příliš dlouho, IMU se začne pohybovat, což ztěžuje sladění digitálních dat s objekty ve fyzickém světě. V takovém případě IMU znovu nastavte.

  5. Chcete-když zavřít vyskakovací okno Nastavení kamery, klikněte na X v rohu rozbalovacího okna.

    Jakmile je kamera nastavena s daty, můžete měřit body nebo vybírat body pro vytyčení.

Pomocí ovládání posuvníku Průhlednost můžete ovládat průhlednost snímání kamery a souborů IFC a dat cloud bodů v Prohlížeči rozšířené reality.

Body, čáry, oblouky a křivky a popisky prvku zůstanou plné intenzity bez ohledu na nastavení posuvníku Průhlednost.

Středový bod prohlížeče Průhlednost umožňuje zobrazit jak snímání kamery, tak data mapy s 50% průhledností.

  • Chcete-li, aby byla mapová data průhlednější, klikněte na levou stranu posuvníku nebo klikněte a přetáhněte ovládací prvek doleva. Na levé straně posuvníku je viditelný pouze kanál videa a data mapy jsou 100% průhledná.

  • Chcete-li zprůhlednit snímání videa, klikněte na pravou část posuvníku nebo klikněte na ovládací prvek a přetáhněte jej doprava. V pravé části posuvníku jsou viditelná pouze data mapy a kanál videa je 100% průhledný.
