Vytyčení staničení šikmo od osy

Chcete-li přizpůsobit stanice, které jsou k dispozici pro vytyčení, klepnutím na vedle pole Stanice zobrazte obrazovku Výběr stanice.Klepnutím na Upravit upravte interval stanic a typy dostupných stanic.Viz Stanice dostupné pro vytyčení.

  1. V poli Vytyčení vyberte Šikmé odsazení.

  2. Klepněte na vedle pole Stanice a vyberte stanici nebo zadejte nominální hodnotu stanice.

  3. Klepněte na Šikmé odsazení a zadejte hodnoty zkosení a odsazení.

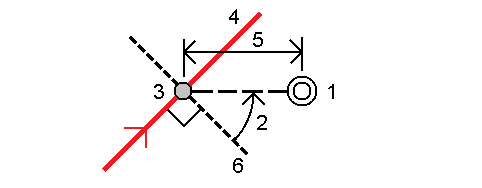

    Jak je ukázáno na obrázku dole, bod pro vytyčení (1), je definován od staničení (3), pomocí odsazení (5) podél šikmé odsazení (2).Šikmé odsazení může být definováno delta úhlem k linii vpřed nebo zpět (6) v pravém úhlu od vytyčované linie nebo může být šikmé odsazení definováno azimutem.Obrázek ukazuje bod definovaný a šikmým odsazením vpřed a vpravo.

  4. Výška pro bod může být definována:
    • Spád z linie – výška je vypočtená spádem z výšky osy ve vloženém staničení
    • Delta z bodu – výška je vypočtená odchylkou od výšky osy ve vloženém staničení.
    • Vložit – výška je vložená.

    Pokud má návrh trasy pouze horizontální návrh trasy, musí se vložit pro tento bod výška.

  5. Pokud jsou požadována Konstrukční odsazení, klepněte na mapu a podržte ji a vyberte Definovat konstrukční odsazení. Zadejte hodnoty do pole Konstrukční odsazení. Viz Konstrukční odsazení.

    Pokud je vypočtená pozice před startem nebo za koncem osy, bod nemůže být vytyčen.

  6. Klikněte na Start.

  7. Navigace do bodu.

    Zobrazí se výška vaší aktuální polohy, návrh výšky vybrané polohy a informace o šikmém odsazení a deltě.

    Když je metoda vytyčování Stanice při návrhu trasy nebo Odsazení zkosení, můžete upravit výšku.Chcete-li to provést, stiskněte tlačítko Mezerník klikněte na a zadejte novou hodnotu výšky. Chcete-li po úpravách obnovit původní výšku, stiskněte klávesu Mezerník nebo klikněte na a potom klikněte na a vyberte znovu načíst původní nadmořskou výšku.

    Při vytyčení staničení u šikmého odsazení, není dostupný pohled příčného profilu.

  8. Když je bod v toleranci, klepnutím na Změřit bod změříte.

    Při použití Trimble SX12 skenovací totální stanice režimu TRK se zapnutým laserovým ukazovátkem se na obrazovce Vytyčení zobrazí programovatelná klávesa Označte bod namísto programovatelné klávesy Měření . Klepnutím na Označte bod přepněte přístroj do režimu STD. Laserové ukazovátko přestane blikat a přesune se do polohy na místě EDM . Když klepnutím na Přijmout bod uložíte, přístroj se automaticky vrátí do režimu TRK a laserové ukazovátko začne znovu blikat. Pokud chcete přeměřit a aktualizovat delta vytyčení, klepněte na Měření po klepnutí na Označte bod a před klepnutím na Přijmout . Další informace naleznete v tématu Nastavení EDM.

  9. Kliknutím na Přijmout bod uložíte.
  10. Pokud vyberete možnost Zobrazit před uložením, zobrazí se vytyčené delty, které jste vybrali na obrazovce Možnosti vytyčení. Ťukněte na Uložit.
