Digitaaliset maastomallit (DTMs)

Voit tarkastella kartalla topografisten pintojen tai digitaalisten maastomallien (DTM) kuvauksia kartalla.

Ohjelmisto Trimble Access tukee digitaalisia maastomalleja (DTM) seuraavissa tiedostomuodoissa:

  • hilalliset maastomallit (gridded terrain models, .dtm)
  • kolmioidut maastomallitiedostot (triangulated terrain models, .ttm)
  • kolmioidut 3D-pinnat DXF-tiedostossa (.dxf)

  • kolmioidut DTM-tiedostot LandXML-tiedostossa (.xml)

  • kolmioidut DTM:t 12da-tiedostossa (.12da)

Sinun täytyy määritellä projektio ja datumin muunnos ennen kuin käytät DTM:ää GNSS- tai takymetrimittauksessa.

DTM:t ovat topografisia pintoja. Lisätietoja 3D-mallien muista kuin topografisista pinnoista on kohdassa BIM-mallit.

Näytä DTM kartalla napauttamalla kartan työkalurivillä ja avaa Tasonhallinta ja valitse Karttatiedostot-välilehti. Napauta DTM:ää kerran tehdäksesi sen näkyväksi () ja napauta sitä toisen kerran tehdäksesi tiedostossa olevat pisteet valittavissa oleviksi (). Jos tiedosto on DXF- tai LandXML-tiedosto, napauta tiedostonimen vieressä olevaa nuolta ja napauta sitten sopivaa tasoa kerran, jotta se näkyy ja uudelleen, jotta se olisi valittavissa.

Kun pinta on käytössä kartalla, värigradientti ilmaisee korkeuden muutokset.

Voit muuttaa pinnan ulkoasua kartassa ja määrittää siirtymän pinnan nostamiseksi tai laskemiseksi Kartta-asetusten ruudussa tai Merkintäasetusten ruudussa:

  • Napauta kartalla ja valitse Asetukset avataksesi Kartta-asetusten ruudun ja skrollaa DTM-ryhmälaatikkoon.

  • Avaa Merkinnän ruutu, napauta Asetukset avataksesi Merkintäasetusten ruutu ja skrollaa DTM -ryhmälaatikkoon.

Jos haluat muuttaa pinnan ulkoasua, valitse vaihtoehto Näytön kentältä. Jos haluat näyttää vain pinnan ääriviivan, valitse Ääriviivat-asetus Näytön kentältä. Katso Pinta-asetukset Kartan asetukset.

Voit siirtää pinnan kirjoittamalla siirtymäarvon Siirtymä DTM:ään -kenttään ja napauttamalla ja valitsemalla käytetäänkö siirtymää pysty- vai kohtisuoraan DTM:ään nähden ja onko siirtymä Ylös vai Alas. Kun nykyinen sijaintisi on pinnalla, kartassa näkyy Pystysiirtymä- tai Luotisuora siirtymä-arvo ja Täyttö-arvo.

Jos haluat määrittää ohjelmiston näyttämään pystysuuntaiset tai kohtisuorassa olevat etäisyyserot (tai molemmat) merkinnän navigointiruudussa, napauta merkinnän aikana Asetukset ja napauta sitten Muokkaa Erot-ryhmässä. Katso Merkinnän navigointideltat.

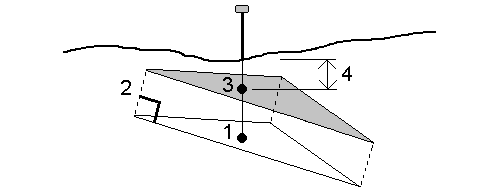

Kun siirtymää sovelletaan kohtisuoraan DTM:ään, leikkaus/täyttöarvo lasketaan käyttäen seuraavia vaiheita:

  1. Määritä kolmio, jossa nykyinen paikannus sijaitsee (1).
  2. Tasaa kyseistä kolmiota suorakulmassa määritellyn siirtymäarvon (2) mukaan määritelläksesi uuden kolmion.
  3. Laske saman paikannuksen korkeus uudessa kolmiossa (3).
  4. Laske leikkauksen/täytön arvo lasketusta korkeudesta merkattuun paikannukseen (4).

Voit kiertää kartan pintaa napauttamalla ja sen jälkeen napauttamalla ja vetämällä karttaa kiertääksesi sitä. Kartan keskellä oleva -kuvake ilmaisee kiertoradan pisteen.

Voit valita kartalta pinnalla olevia pisteitä ja linjoja ja käyttää niitä muissa ohjelmiston toiminnoissa, kuten Cogo-laskennan suorittamisessa, pinnan luomisessa tai merkinnässä.

Jos sinulla on vähintään kolme 3D-pistettä työssä, voit luoda pinnan ja tallentaa sen kolmioituna maastomallitiedostona (TTM) nykyiseen projektikansioon. Voit tämä jälkeen käyttää pintaa laskemaan volyymin. Ks. Pinnan luominen.

Voit mittauksen aikana käyttää Mittaa pintaan -mittausmenetelmää laskeaksesi ja tallentaaksesi lähimmän etäisyyden mitatusta pisteestä valittuun pintamalliin.

Voit merkata DTM:ssä olevia pisteitä tai pisteitä, linjoja, kaaria tai linjauksia suhteessa DTM:ään. Katso DTM:n merkintä ja Leikkauksen/täytön näyttäminen merkinnän aikana.
