Для измерения со сдвигом вдоль 2 призм

Используйте этот метод измерения при традиционной съемке для координирования точки, которую не возможно наблюдать непосредственно с вешкой в вертикальном положении.

При использовании поворотного отражателя с соответствующим сдвигом нодальной точки будут получены точные результаты независимо от направления наклона вешки. Призмы, которые невозможно наклонить (например, Trimble VX/S Series 360°) не позволяют скорректировать вертикальный угол и наклонное расстояние на разницу между оптическим центром призмы и осью вехи.

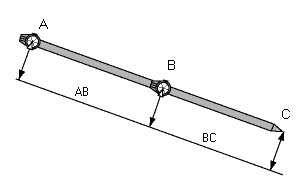

  1. Как показано на рисунке ниже, разместите две призмы (A и B) на измерительной вешке на расстоянии друг от друга.Расстояние BC известно.

  2. Нажмите и выберите Измерить , а затем выполните установку на станции.См. Установка на станции.
  3. Нажмите и выберите Измерение / Съемка точек.
  4. Введите Имя точки и, если необходимо, Код.
  5. В поле Метод выберите Смещение призмы.

  6. Заполните поля, как Вам необходимо.

    Введите соответствующее значение параметра Допуск AB для вывода предупреждения в случае, если введенное расстояние AB между двумя призмами и измеренное расстояние AB между двумя точками различаются.Превышение допуска может означать, что введено неверное значение расстояния AB, или что вешка была перемещена между измерением призмы A и призмы B.

  7. Нажмите Измерить. Сделайте два измерения.

    Программное обеспечение рассчитает неизвестное положение (C) и сохранит его в качестве необработанного наблюдения ГК ВК НР.

    Все необработанные наблюдения сохраняются внутри файла задания и доступны для экспорта.
