Требования к разметке координат

Точки разметки обычно определяют расположение отверстий под болты или отверстий скважин в туннеле, а также используются для определения взрывных скважин на поверхности туннеля или отверстий для установки труб. Все заданные позиции определяются значениями станции и смещения и методом.

Вы можете ввести точки разметки как часть определения туннеля с помощью экрана Разметка в Trimble Access.Кроме того, можно спроектировать заданные позиции, а затем сохранить их в Trimble Business Center виде файла TXL для использования в Trimble Access, или импортировать заданные позиции из CSV-файла. Чтобы ввести или импортировать заданные позиции, см. раздел Чтобы добавить точки разметки.

Разметка позиций с помощью Trimble Access Туннели относится к процессу выноса проектируемых позиций и физической маркировки расположения точек разметки на поверхности туннеля, чтобы буровое оборудование можно было направлять к правильному местоположению каждой точки для сверления отверстия и установки болта или трубы.См. Для разметки предопределенных координат.

Поддерживаемые методы разметки координат:

  • Торцевые взрывные скважины
  • Отверстия под болты используются следующими методами:
    • Радиально
    • В плане
    • По высоте
    • Несколько радиальных
  • Трубы

Смотрите рисунок ниже:

1

Взрывная скважина

2

Радиально

3

В плане

4

По высоте

5

Несколько радиальных

6

Разб. элементы

7

Центр сдвига для радиального метода

8

Интервал

9

Трубы





Рисунок ниже объясняет порядок разметки взрывных скважин.

1

Положение взрывной скважины

2

Проектные координаты

3

Проектная поверхность

4

Поверхность туннеля

5

Элемент разбивки туннеля

Рисунок ниже объясняет порядок разметки отверстий под болты, заданных методами: радиальным (включая разметку нескольких точек, заданных радиально), в плане и по вертикали.

1

Размеченные координаты, заданные как радиальные

2

Размеченные координаты, заданные как координаты в плане

3

Размеченные координаты, заданные как координаты в профиле

4

Проектные координаты

5

Проектная поверхность

6

Поверхность туннеля

7

Центр для радиальных координат

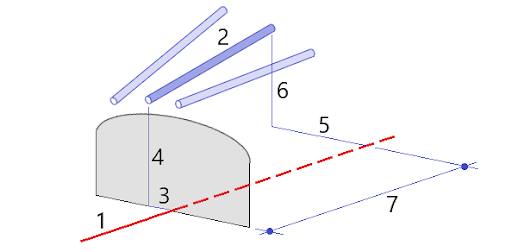

Установите положения труб для установки арок труб, которые простираются вдоль запланированного разбивочного элемента туннеля, чтобы укрепить кровлю рабочей зоны. Как правило, серия регулярно расположенных и перекрывающихся арок труб ( трубный зонт или навесная труба) устанавливается на протяжении всего последовательного выемки туннеля.

1

Разб. элементы

2

Pipe umbrella

3

Сдвиг в плане (начало трубы)

4

Сдвиг по высоте (начало трубы)

5

Сдвиг в плане (конец трубы)

6

Сдвиг по высоте (конец трубы)

7

2D расстояние вдоль разбивочного элемента.

Точки разметки для метода Несколько радиальных импортировать нельзя.

CSV файл должен иметь следующий формат:

НачальнаяСтанция, КонечнаяСтанция, Тип, СдвигвПлане, СдвигпоВысоте, Код, Направление, Поверхность, ДопСдвигвПлане, ДопСдвигпоВысоте, Длина.

Ниже показан пример содержания файла для каждого метода разметки:

Точки разбивки Метод Значения Пример

Торец взрывной скважины

Взрывная скважина

НачальнаяCтанция, КонечнаяCтанция, Тип, СдвигвПлане, СдвигпоВысоте, Код

40,60,Blasthole,0.5,‑0.5,Blast hole

Крепежный болт - радиально

Радиально

НачальнаяСтанция, КонечнаяСтанция, Тип, СдвигвПлане, СдвигпоВысоте, Код, Направление, Поверхность, ЦентрвПлане, ЦентрпоВертикали

0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275

Крепежный болт - в плане

В плане

Начальная станция, Конечная станция, Тип, СдвигвПлане, СдвигпоВысоте, Код, Направление, Поверхность

0,20,Horizontal,,3.1,Bolt hole,Right,S2

Крепежный болт - по высоте

По высоте

Начальная станция, Конечная станция, Тип, СдвигвПлане, СдвигпоВысоте, Код, Направление, Поверхность

0,,Vertical,3.2,,Bolt hole,Up,S2
Трубы Труба

НачальнаяCтанция, КонечнаяCтанция, Тип, СдвигвПлане, СдвигпоВысоте, Код, СдвигвПланеКон, СдвигпоВысотеКон, ДлинаТрубы

 0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0



  • Значения: Имя поверхности, Код, Сдвиг в плане и Сдвиг по высоте являются необязательными.
  • Если Имя поверхности не задано или не применимо для заданного диапазона пикетов, используется первый подходящий для диапазона пикетов шаблон поверхности.
  • В поле Метод должно необходимо указать одно из значений: Взрывная скважина, В плане, По высоте, Радиально, Труба.
  • В поле Направление необходимо указать одно из следующих значений: Вверх, Вниз, Влево или Вправо, или пустое значение (для радиального сдвига или взрывной скважины, или трубы).
