边坡

在一些情形下，您可能需要添加或编辑边坡。

在测量完一个位置后或当您退出放样屏幕时，边坡及其对边坡的任何编辑都将被丢弃。

当放样路线上的桩号或测量相对于路线的位置时，您可以添加边坡。默认情况下，当前路线是节点路线，但是如果需要，您可以选择不同的路线作为节点路线。您不能将边坡添加到定线上。

  1. 在放样屏幕上，点按平面或横断面视图，然后选择添加边坡。
  2. 完成细节以定义边坡。

在放样添加边坡只可用于RXL道路。但是，在定义GENIO道路时，您可以添加新路线然后将其类型编辑为界面5D路线，这有效地添加边坡。

如果设计的挖坡或填坡值或者挖明沟宽度值不适用，用新值覆盖掉它。

  1. 在放样屏幕上，点按平面或横断面视图，然后选择编辑边坡。
  2. 完成细节以定义边坡。

在一些情形下，比较好的方法可能是把挖或填坡度值调整为从当前路线到下一条路线或者从上一条路线到当前路线的坡度所定义的值。在挖坡域或填坡域中，选择到下一路线的坡度或从上一路线的坡度。坡度域随合适的坡度值更新。

以下举例示出了您可以在何处为挖坡选择到下一路线的斜坡或从上一路线的斜坡选项。对于填坡，可以采取相似作法。

下一路线或上一路线的坡度选项可用于以下情况：

  • 只有当下一条路线或上一条路线存在时。
  • 在挖坡度域中，只有当下一个或上一个坡度值为正（即如果定义挖坡度）时，选项才可用。
  • 在填坡度域中，只有当下一个或上一个坡度值为负（即如果定义填坡度）时，选项才可用。

有时，特别是对于LandXML道路文件，边坡可能只指定一个斜坡值，而另一个斜坡值为空(？)。如果在放样边坡时，导航屏幕顶部的设计值和计算的边坡值为空，则表示需要用未定义的斜坡值进行放样。用编辑边坡选项指定斜坡值，以进行放样。

您也可以：

如果一个边坡已经被编辑过，则显示为红色。

下图给出了您在哪里可以使用这些选项的一个典型例子。

  1. 在放样屏幕上，点按平面或横断面视图，然后选择编辑边坡。

  2. 从节点路线域中点击箭头，然后由下列一种方法选择一条路线：

    • 点击屏幕上的一条路线
    • 如果适用于您的数据采集器，使用左/右箭头键
    • 点按屏幕，从列表中选择路线

    当前的节点路线显示为蓝色实心圆。

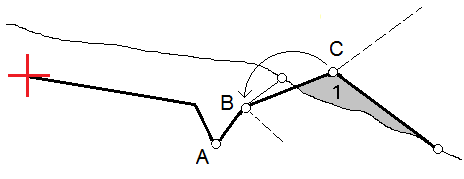

下图给出了您在哪里可以选择不同的路线作为节点路线的一个典型例子。在此例中，路线C处有节点的原始设计是处于填状态，导致了不想要的填充区域(1)。通过选择路线B作为节点路线，新设计现在处于挖状态，避免了不必要的填充区域。

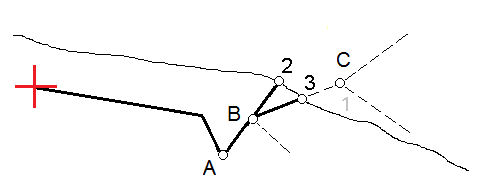

将路线B选择为节点路线，可以通过保留设计斜坡值或键入另一个值来定义挖坡。作为替换方式，可以通过选择以下一项来定义挖坡：

  • 从上一路线的坡度选项将把挖坡定义为从上一路线A到新节点路线B的坡度，导致在(2)处的捕获位置。
  • 到下一路线的坡度选项将把挖坡定义为从新节点路线B到下一路线C的坡度，导致在(3)处的捕获位置。
