LandXML-ketjutiet

LandXML-ketjutiet on ennalta määritelty, joten ne ovat valmiita tarkastelua ja merkintää varten kun tuot ne toimisto-ohjelmastasi. Katso:

Toisin kuin LandXML-poikkileikkaustiet, LandXML-ketjuteitä ei tallenneta RXL-teinä, vaan ne pysyvät XML-tiedostoina, kun niitä käytetään Trimble Access Tie -ohjelmistossa.

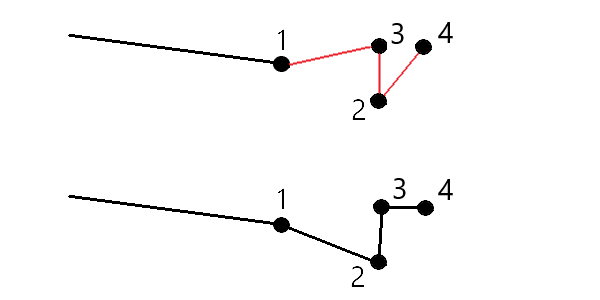

Kun määrität tietä toimisto-ohjelmistossa, Trimble suosittelee, että vältät pystysuoria pintoja. Kun yhdellä jonolla on sama siirtymä kuin toisella, Roads-ohjelmisto voi yhdistää jonot väärässä järjestyksessä, kun se yhdistää jonot poikkileikkausten näyttämiseksi. Voit välttää tämän ongelman määrittämällä jommankumman jonoista pienellä siirtymällä toisesta. Tarkastellaan esimerkiksi seuraavaa kuvaa, jossa näkyy reunakivetyksen ja kanavan poikkileikkausnäkymä, jossa ylemmän kaavion jonoilla 2 ja 3 on sama siirtymä ja ne voidaan mahdollisesti yhdistää väärin punaisen vektorikartan osoittamalla tavalla. Alemmassa kaaviossa, jossa jono 3 on määritetty pienellä siirtymällä jonosta 2, jonot yhdistetään aina oikein mustan vektorikartan osoittamalla tavalla.

Jos tiedostossa on virheellinen spiraaligeometria, vaakageometriaa säädetään seuraavilla säännöillä:

  • Spiraalien osalta tiedoston säteet ja pituudet säilyvät, mutta loppukoordinaatit on säädetty sopiviksi.

  • Kaarien sädearvot säilyvät tiedostossa, mutta pituudet ja koordinaatit on säädetty sopiviksi.

LandXML-ketjuteiden hyödyt

LandXML-ketjutiet ovat hyvin samanlaisia kuin GENIO-ketjutiet, mutta niiden käytöllä on useita hyötyjä:

  • Tien määrittämistä varten ei tarvitse valita ketjuja, sillä tien määritys on suoritettu ja valmis tarkastelua ja merkintää varten.
  • Ketjun nimet eivät rajoitu 4 merkkiin.

  • LandXML-tiedostot voivat sisältää useamman kuin yhden tien.

  • LandXML-tiedostot voivat sisältää useamman kuin yhden pinnan.
  • LandXML-ketjutiedostojen tuki on parempi dataa vietäessä Trimble Business Center-sovelluksesta ja kun tiedostoja tarkastellaan tai merkitään Trimble Access Tie -sovelluksella.

Perinteinen LandXML-ketjuformaatti ei sisällä sivukaltevuuksien tukea, mutta Trimble on laajentanut LandXML-formaatin kattamaan sivukaltevuuksien tuen. Trimble Business Center-sovelluksesta tuoduilla LandXML-ketjutiedostoilla tulee olemaan määritetyt sivukaltevuudet. Sivukaltevuuksia voidaan lisäksi määrittää tai muokata Trimble Access Tie -ohjelmistossa.

LandXML-ketjuteiden muokkaaminen

Napauta kartassa LandXML-ketjutietä valitaksesi sen ja napauta sitten Muokkaa.Vaihtoehtoisesti voit napauttaa ja valita Määritä / LandXML-tie, valita muokattavan tien ja napauttaa sitten Seuraava.

Jos tie, jonka haluat merkitä, ei näy kartalla, napauta kartan työkalurivissä avataksesi Layer managerin ja valitse Karttatiedostot-välilehti. Valitse tiedosto ja aseta sopivat tasot valittaviksi ja näkyviksi. Tiedoston täytyy olla nykyisessä projektikansiossa.

Valitulle LandXML-merkkijonotielle voit:
