Calculer azimut

Vous pouvez calculer un azimut utilisant des données entrées au clavier ou des points stockés dans l’étude et stocker les résultats dans l’étude.

1. Pour ouvrir l'écran Calculer azimut, effectuez l'une des choses suivantes :
   • Appuyez sur et sélectionnez Cogo / Calculer azimut.
   • Dans l’écran calculatrice, appuyez sur Azimut.

2. Calculez un azimut au moyen de l'une des méthodes suivantes :

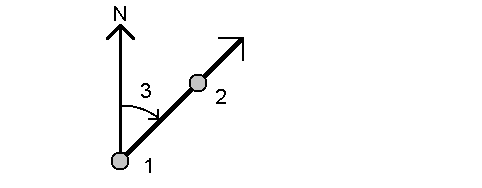

   La méthode Entre deux points

   1. Dans le champ Méthode, sélectionnez Entre deux points.

   2. Sélectionnez le Du point (1) et l’Au point (2).



      Le logiciel effectue le calcul de l’azimut entre les valeurs entrées (3).

   3. Appuyez sur Stocker .

   Vous pouvez calculer un azimut de deux points dans l’étude directement dans un champ d’azimut.Pour ce faire, entrez les noms de point séparés par un trait d'union dans le champ Azimut.Par exemple, pour calculer l'azimut du point 2 au point 3, entrez "2‑3". Cette méthode fonctionne bien avec la plupart des noms de point alphanumériques, mais elle ne prend pas en charge des noms de point contenant un trait d'union déjà.

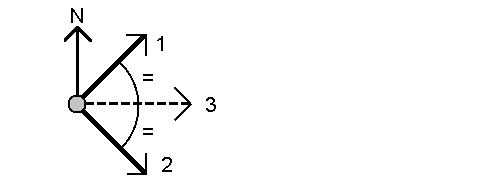

   La méthode Azimuts divisés en deux

   1. Dans le champ Méthode , sélectionnez Azimuts divisés en deux.

   2. Entrez les valeurs pour l'Azimut 1 (1) et l' Azimut 2 (2).



      Le logiciel effectue le calcul des valeurs suivantes : L'azimut à mi-point entre les deux valeurs entrées (3), et l'angle calculé, mesuré dans le sens des aiguilles d'une montre entre l'azimut 1, et l'azimut 2.

   3. Appuyez sur Stocker .

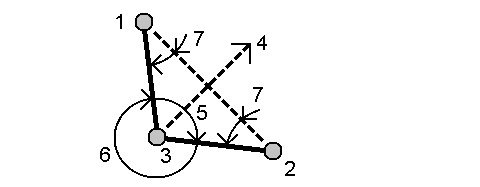

   La méthode Angle divisé en deux

   1. Dans le champ Méthode , sélectionnez Angle divisé en deux.

   2. Sélectionnez le Point latéral 1 (1), Point d'angle (3) et Point latéral 2 (2).



      Le logiciel effectue le calcul des valeurs suivantes :

      • l'azimut (4), à mi-chemin entre le Point latéral 1 et le Point latéral 2, à partir du Point d'angle
      • l'angle interne (5) et l'angle externe (6)
      • la distance à partir de point d'angle aux deux points latéraux et la distance d'un point latéral à l'autre
      • l'azimut à partir du point d'angle au deux points latéraux
      • l'angle entre le point d'angle et chaque point latéral, ainsi que l'angle opposé (7)
   3. Appuyez sur Stocker .

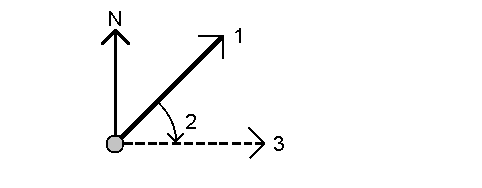

   La méthode Azimut plus angle

   1. Dans le champ Méthode , sélectionnez Azimut plus angle.

   2. Entrez l' Azimut (1) et l' Angle tourné (2).



      Le logiciel effectue le calcul de la somme des deux valeurs suivantes (3).

   3. Appuyez sur Stocker .

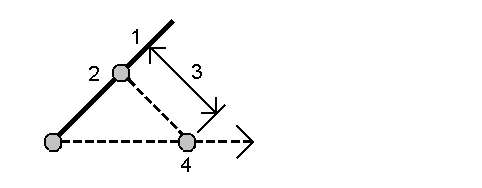

   La méthode Azimut au déport ligne

   1. Dans le champ Méthode , sélectionnez Azimut au déport ligne.

   2. Sélectionnez la ligne (1), et entrez la station (2) et le déport horizontal (3).

      Si la ligne n'existe pas déjà, appuyez sur et sélectionnez Deux points. Entrez le point de début et le point de fin pour définir la ligne.



      Le logiciel effectue le calcul des valeurs suivantes : L'azimut calculé (4), du point de début de la ligne au point de déport, et l'angle calculé, mesuré dans le sens des aiguilles d;une montre entre la ligne, et l'azimut (4).

   3. Appuyez sur Stocker .

3. Lors de la sélection des points de référence, sélectionnez-les dans la carte ou appuyez sur pour d'autres méthodes de sélection. Voir Pour entrer un nom de point.

   Les données entrées peuvent avoir des unités différentes. Par exemple, vous pouvez ajouter un angle en degrés à un angle en radians, la réponse est fournie dans le format que vous avez spécifié dans la configuration de l'étude.
