Mesure de la hauteur d’antenne GNSS

Cette rubrique décrit comment mesurer la hauteur d’une antenne montée sur une canne ou un trépied lorsque le champ Mesuré à est configuré sur Base de l’antenne ou Base du support antenne, ou Base de l’attache rapide.

Le logiciel ajoute automatiquement la valeur de déport appropriée pour la Méthode de mesure que vous sélectionnez lorsque vous entrez la valeur Hauteur d’antenne. Vous pouvez également utiliser les valeurs de déport indiquées comme une référence si vos règlementations locales nécessitent que vous calculiez manuellement la hauteur APC comme une vérification à des fins de carnet de terrain.

Lors de la mesure ou l’implantation des points en utilisant la compensation d’inclinaison IMU, assurez-vous que la méthode de hauteur d’antenne et de mesure entrée est correcte. La fiabilité de l’alignement et la fiabilité de la position de la pointe de la canne, en particulier lors du mouvement de l’antenne pendant que la pointe de la canne est immobile, repose entièrement sur la hauteur d’antenne étant correct. L’erreur résiduelle dans la position horizontale provoquée par le mouvement de l’antenne lors de la mesure lorsque la pointe de la canne est immobile ne peut pas être supprimée en modifiant la hauteur d’antenne après la mesure du point.

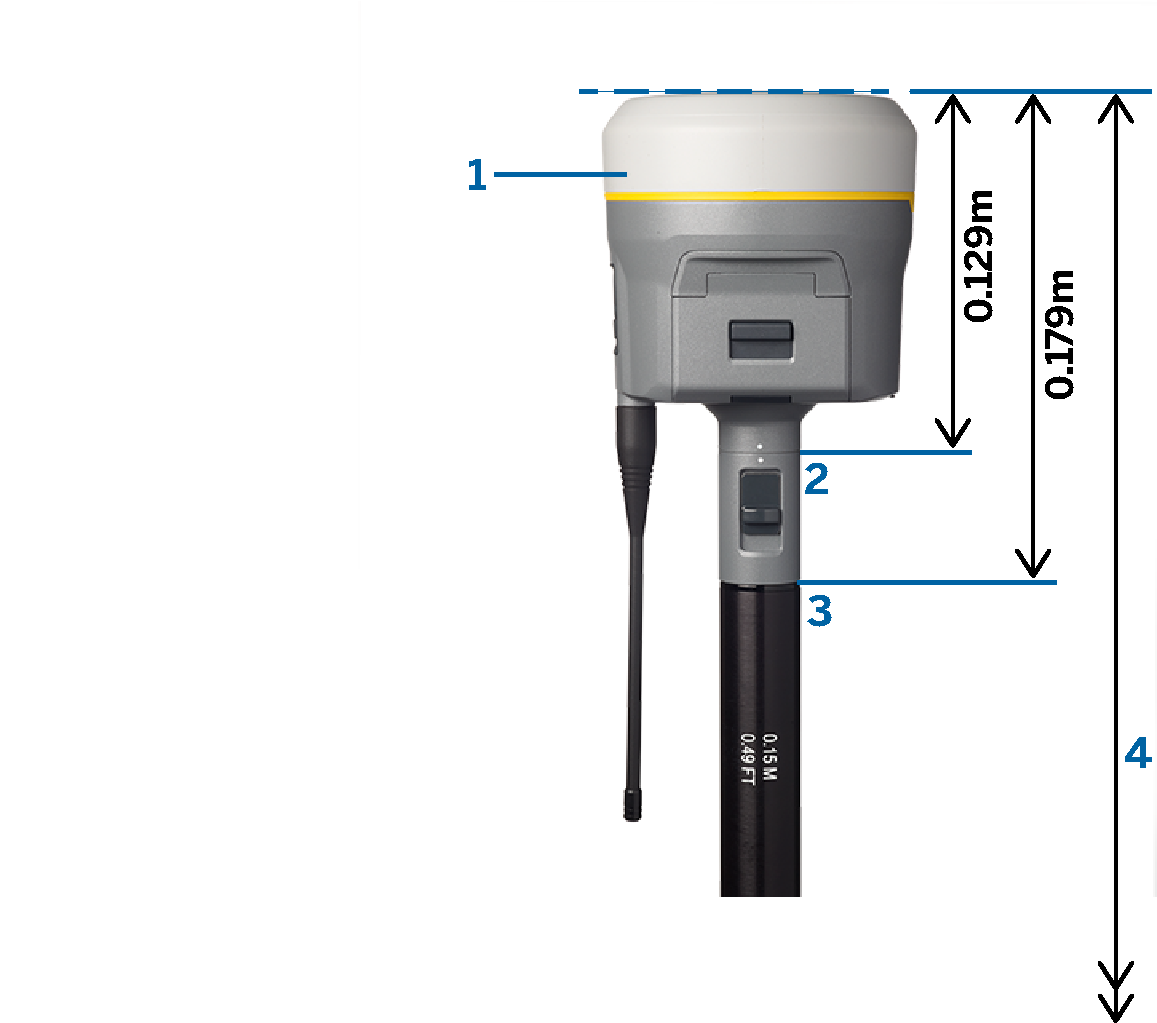

Pour les déports appliqués automatiquement par le logiciel pour chaque méthode de mesure, référez-vous au diagramme suivant où :

(1) est le récepteur

(2) est le bas du support d’antenne

(3) est le bas de l’attache rapide

(4) est la hauteur non corrigée mesurée à partir de la pointe de la canne jusqu’au bas de l’attache rapide

(5) est la hauteur corrigée à l’APC à partir du bas de la canne

Ce qui suit décrit comment mesurer la hauteur d'un récepteur à l'aide du levier sur l'extension du récepteur, lorsque le récepteur est monté sur un trépied.

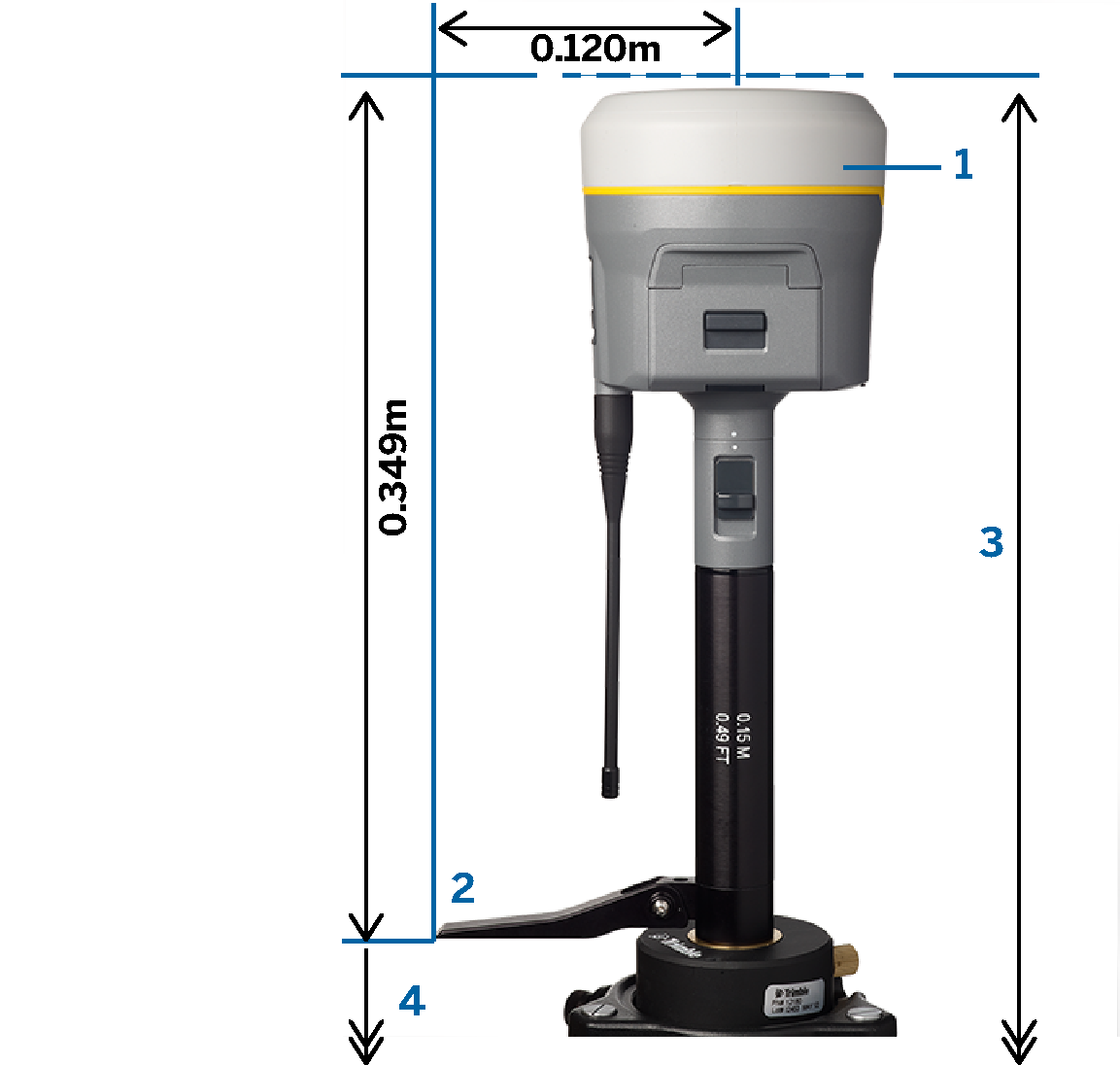

Pour les déports appliqués automatiquement par le logiciel pour chaque méthode de mesure, référez-vous au diagramme suivant où :

(1) est le récepteur

(2) est le levier de l’extension

(3) est la hauteur corrigée à l’APC par rapport au repère au sol

(4) est la hauteur non corrigée, mesurée à l’aide d’un mètre à ruban ou d’une mire à partir du repère au sol jusqu’à la pointe du levier

Pour les déports appliqués automatiquement par le logiciel pour chaque méthode de mesure, référez-vous au diagramme suivant où :

(1) est le récepteur

(2) est le bas du support d’antenne

(3) est le bas de l’attache rapide

(4) est la hauteur non corrigée mesurée à partir de la pointe de la canne jusqu’au bas de l’attache rapide

(5) est la hauteur corrigée à l’APC à partir du bas de la canne

Ce qui suit décrit comment mesurer la hauteur d'un récepteur à l'aide du levier sur l'extension du récepteur, lorsque le récepteur est monté sur un trépied.

Pour les déports appliqués automatiquement par le logiciel pour chaque méthode de mesure, référez-vous au diagramme suivant où :

(1) est le récepteur

(2) est le levier de l’extension

(3) est la hauteur corrigée à l’APC par rapport au repère au sol

(4) est la hauteur non corrigée mesurée à l’aide d’un mètre ruban ou d’une mire à partir du repère au sol jusqu’à la pointe du levier

Référez-vous au diagramme suivant où (1) est le récepteur GNSS Trimble, (2) est la hauteur corrigée à l'APC et (3) est la hauteur non corrigée de 1,80m.



  • Si ce récepteur est monté sur un trépied, mesurez la hauteur jusqu'au fond de la cannelure entre la base grise et le haut blanc de l'antenne, et sélectionnez Centre de garniture de protection dans le champ Mesuré à.

  • Si vous utilisez un trépied à hauteur fixe vous pouvez mesurer la hauteur à la base du boîtier d'antenne et sélectionner Base du support antenne dans le champ Mesuré à.

Pour les déports appliqués automatiquement par le logiciel, référez-vous au diagramme suivant où :

(1) est l’antenne mobile Zephyr 3

(2) est la hauteur corrigée à l'APC

(3) est la hauteur non corrigée mesurée à partir de la pointe de la canne jusqu’au bas de l’antenne

Si cette antenne est montée sur un trépied, mesurez la hauteur à partir du repère au sol jusqu’au haut de l’encoche qui dépasse du côté de l’antenne.

Si l’antenne de base Zephyr 3 est montée sur un trépied, mesurez la hauteur jusqu’au bas de l’encoche sur le côté de l’antenne.

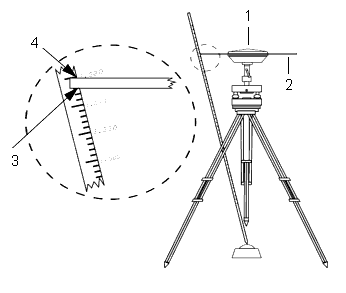

Pour la méthode de mesure Bas de l’encoche lorsque l’antenne se trouve sur un trépied, référez-vous au diagramme suivant où e:

(1) est l’antenne de base Zephyr 3

(2) est le plan au sol

(3) est le dessous de l’encoche

(4) représente le haut de l’encoche

(5) est la hauteur non corrigée à partir du repère au sol jusqu’au dessous de l’encoche

Mesurez la hauteur à trois encoches différentes autour du périmètre du plan. Puis enregistrez la moyenne comme la hauteur d'antenne non corrigée.
