Höjdmätning med GNSS-antenn

Ämnet beskriver hur man mäter höjden på en antenn som är monterad på en avståndsstång eller ett stativ när fältet Mätt till är inställt på Antennens nedre del eller Antennfästets nedre del eller Snabbkopplingens nedre del.

Programmet lägger automatiskt till lämpligt offsetvärde för den Mätmetod som du väljer när du anger värdet för Antennhöjd. Du kan även använda offsetvärdena som visas som referens om dina lokala bestämmelser kräver att du beräknar APC-höjden manuellt som en kontroll för fältboksändamål.

Vid mätning eller utsättning av punkter med IMU-lutningskompensation måste du se till att den angivna antennhöjden och mätmetoden är korrekta. Tillförlitligheten och positionen för stångens spets, särskilt vid rörelse av antennen då stångens spets är orörlig, beror helt och hållet på att antennens höjd är korrekt. Residualfel i horisontellt läge som orsakas av antennrörelser vid mätning när stångens spets är orörlig, kan inte tas bort genom att antennhöjden ändras efter att punkten har mätts.

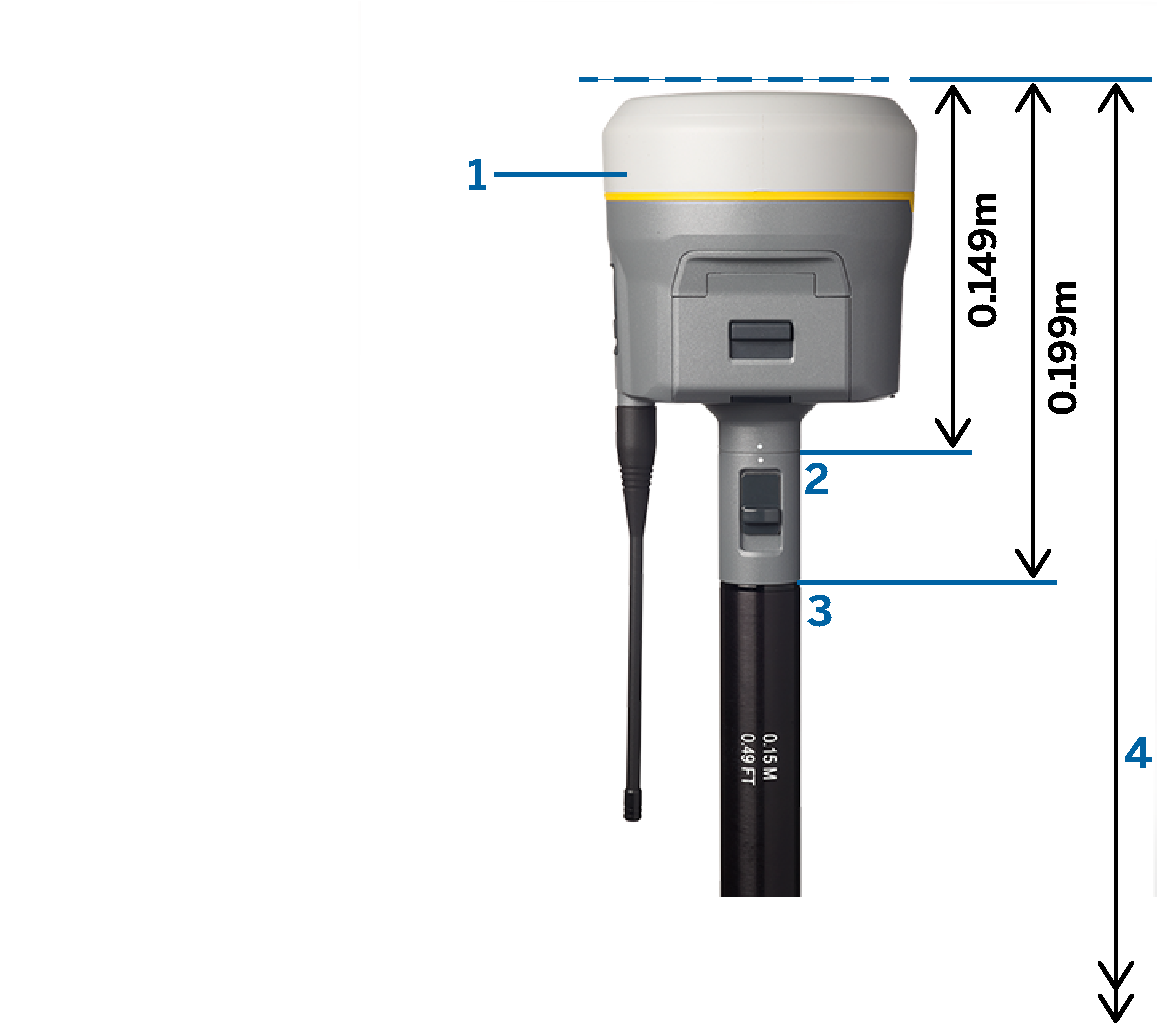

Se följande diagram för de offsets som automatiskt tillämpas av programmet för varje mätmetod, där:

(1) är mottagaren

(2) är antennfästets nedre del

(3) är snabbkopplingens nedre del

(4) är den okorrigerade höjd som mäts från stångens spets till snabbkopplingens nedre del

(5) är den korrigerade höjden till APC från stångens nedre del

Följande visar hur man mäter höjden på en mottagare med hjälp av reglaget på mottagarens förlängning, när mottagaren är monterad på ett trefotsstativ.

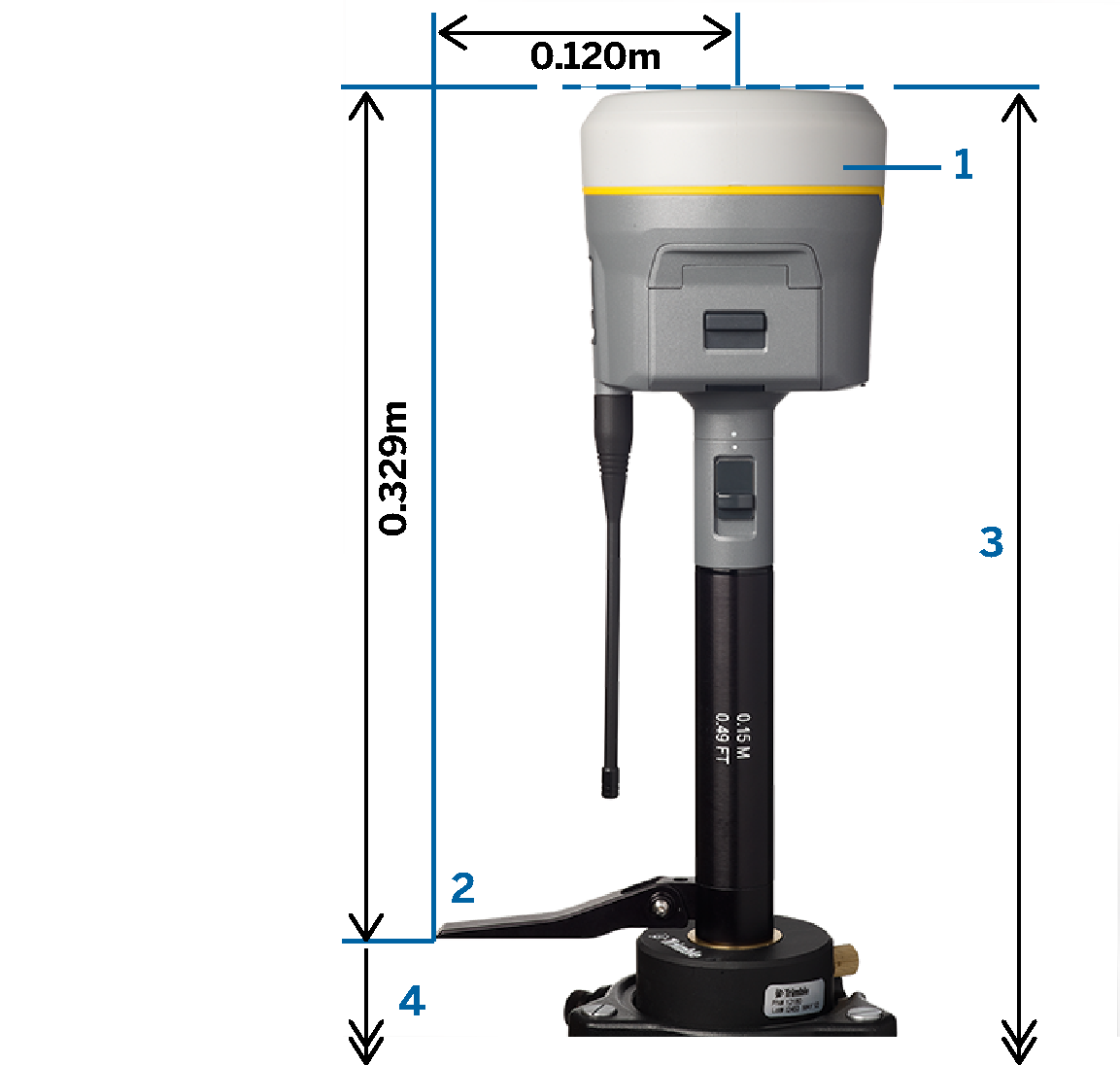

Se följande diagram för de offsets som automatiskt tillämpas av programmet för varje mätmetod, där:

(1) är mottagaren

(2) är förlängningsspaken

(3) är den korrigerade höjden till APC från markmärket

(4) är den okorrigerade höjden, mätt med hjälp av ett måttband eller en mätstång från markmärket till spakens spets

Se följande diagram för de offsets som automatiskt tillämpas av programmet för varje mätmetod, där:

(1) är mottagaren

(2) är antennfästets nedre del

(3) är snabbkopplingens nedre del

(4) är den okorrigerade höjd som mäts från stångens spets till snabbkopplingens nedre del

(5) är den korrigerade höjden till APC från stångens nedre del

Följande visar hur man mäter höjden på en mottagare med hjälp av reglaget på mottagarens förlängning, när mottagaren är monterad på ett trefotsstativ.

Se följande diagram för de offsets som automatiskt tillämpas av programmet för varje mätmetod, där:

(1) är mottagaren

(2) är förlängningsspaken

(3) är den korrigerade höjden till APC från markmärket

(4) är den okorrigerade höjden, mätt med hjälp av ett måttband eller en mätstång från markmärket till spakens spets

Hänvisa till följande diagram där (1) är Trimbles GNSS-mottagare, (2) är den korrigerade höjden till APC och (3) är den okorrigerade höjden på 1,8 m.



  • Om denna mottagare monteras på ett trefotsstativ, mät höjden till undersidan av spåret mellan antennens gråa bas och vita topp, och välj Mitt på stötdämparen i Mät till ‑fältet.

  • Om Du använder ett trefotsstativ med fast höjd kan du mäta höjden till antennhusets botten och välja Antennfästets botten i Mät till‑ fältet.

Se följande diagram för att offsets ska tillämpas automatiskt av programmet, där:

(1) är Zephyr 3 Rover-antennen

(2) är den korrigerade höjden till APC

(3) är den okorrigerade höjd som mäts från stångens spets till antennens nedre del

Mät du höjden från markmärket till skårans undersida som sticker ut från antennens sida, om antennen är monterad på ett stativ.

Mät höjden till skårans undersida på sidan av antennen, om Zephyr 3-basantennen är monterad på ett stativ.

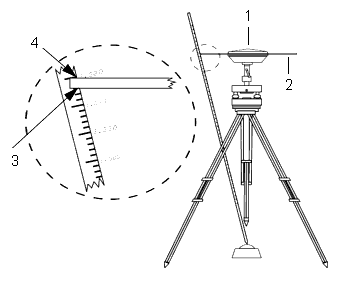

Se följande diagram, för mätmetoden Botten av skåran när antennen är monterad på ett stativ, där:

(1) är basantennen på Zephyr 3

(2) är markplanet

(3) är skårans undersida

(4) är skårans ovansida

(5) är den okorrigerade höjden från markmärket till undersidan av skåran

Mät höjden till tre olika spår i planets ytterkant. Registrera sedan medelvärdet som den okorrigerade antennhöjden.
