Vytyčení pozice vhledem k sekundární trase

Volba Výběr sekundární trasy vám umožňuje odkazovat detaily vytyčování ze sekundární trasy do pozice, která je vytyčena na primární (aktuální) trase. Tato možnost je zvláště užitečná při vytyčování mediánů dvouproudové/rozdělené dálnice. To umožňuje, aby byl jeden bod umístěn s detaily vytyčování pro levý i pravý okraj mediánu.

Klepněte na a vyberte Vytyčování.
Klikněte na Vytyčování trasy.
Vyberte soubor GENIO Klikněte na Další.
Vyberte primární trasu. Klikněte na Další.
Zadejte hodnotu do políčka Výška antény/cíle. Klikněte na Další.

Je zobrazena primární trasa.
Vyberte pozici pro vytyčení na primární trase. Umístění musí být na 3D řetězci.
Z nabídky klikněte na Vybrat sekundární trasu.

Sekundární trasa se zobrazí v půdorysu.

You may need to repeat step 6 after selecting the secondary road.

Pro smazání výběru sekundární trasy vyberte pozici na 3D řetězci a potom přidržte prst na displeji a vyberte Vybrat sekundární trasu a potom Žádný.
Chcete-li vybrat pozici pro vytyčení na sekundární trase:
1. Klikněte a přidržte na plánu nebo pohledu příčného profilu a vyberte Pohled sekundárního příčného profilu.

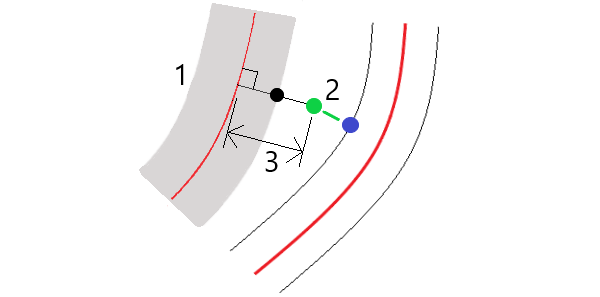

  Vypočítaná hodnota stanice na sekundární trase (1) z vybrané polohy na primární trase (2) spolu s vypočteným posunem (3) z vybrané polohy na sekundární trase se zobrazí v horní části obrazovky:

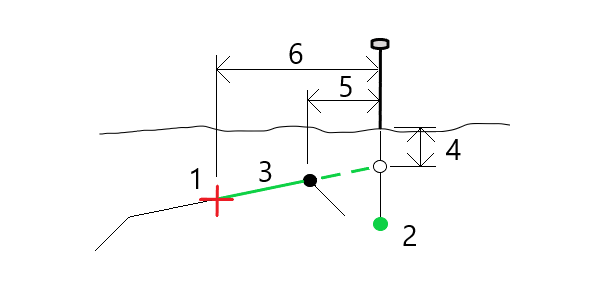

2. Průřez pro sekundární trasu (1) na vypočtené stanici je zobrazen spolu s pozicí vybranou pro vytyčení na primární trase (2).Klikněte na čáru (3), která předchází pozici, na kterou chcete vytyčit sekundární trasu:
  Podrobnosti o vytyčení pro sekundární trasu hlášené na obrazovce Potvrzení vytyčené delty včetně V.Vzdálenost k trase (4), horizontální konstrukční odsazení (vypočítáno) (5) a vzdálenost k návrhu trasy (6).
Klikněte na Akceptovat.
Klikněte na Start. Pro navigaci do bodu použijte plán nebo průřez.
Pokud je bod v toleranci, změřte bod a zjistěte vytyčovací odchylky od primární a sekundární trasy.
