Taludes

Podrá añadir un talud cuando replantea una estación en una cadena o mide la posición relativa a una cadena.La cadena actual es, por defecto, la cadena de unión pero podrá seleccionar una cadena diferente como la cadena de unión si es necesario.No podrá añadir un talud a la alineación.

1. En la pantalla de replanteo, presione y mantenga presionado en el mapa o la vista del sección y seleccione Añadir talud.
2. Complete los detalles que definen el talud lateral.

Si el valor de talud de desmonte o terraplén o el valor de ancho de cuneta de desmonte no es aplicable, sobrescriba el valor con uno nuevo.

1. En la pantalla de replanteo, presione y mantenga presionado en la vista del plano o sección y seleccione Editar talud.
2. Complete los detalles que definen el talud lateral.

En algunos casos, es preferible ajustar el valor de desmonte o terraplén al del valor definido por el talud de la cadena actual o la cadena siguiente o de la cadena previa a la cadena actual.Ya sea en el campo Talud de desmonte o Talud de terraplén, seleccione Pendiente a cadena siguiente o Pendiente de cadena anterior.El campo Pendiente se actualizará con el valor de pendiente adecuado.

El siguiente ejemplo muestra dónde puede seleccionar la opción Pendiente a cadena siguiente o Pendiente de cadena anterior para un talud de desmonte.Se puede utilizar un enfoque similar para un talud de terraplén.

A veces, en especial para archivos de carretera LandXML, el talud puede especificar solo un valor de talud, cuando el otro es nulo (?).Si, al replantear un talud, los valores de diseño y de talud calculados en la parte superior de la pantalla son nulos, esto indica que se requiere el valor de talud sin definir para replantear la intersección.Utilice la opción Editar talud para especificar el valor de talud para dejar que se replantee la intersección.

También podrá:

• cambiar el nombre de cadena
• seleccionar una cadena diferente como la cadena de unión, si es necesario

El talud se mostrará en rojo si ha sido editado.

El siguiente diagrama muestra un ejemplo típico de dónde podría usar estas opciones.

1. En la pantalla de replanteo, presione y mantenga presionado en la vista del plano o sección y seleccione Editar talud.

2. En el campo Cadena de unión presione en la flecha y luego seleccione una cadena mediante uno de los siguientes métodos:

   • Presione en una cadena en la pantalla
   • Si corresponde para el controlador, utilice las teclas de flecha izquierda/derecha
   • Presione y mantenga presionado en la pantalla y selecciona la cadena en la lista

   La cadena de unión actual se mostrará como un círculo azul continuo.

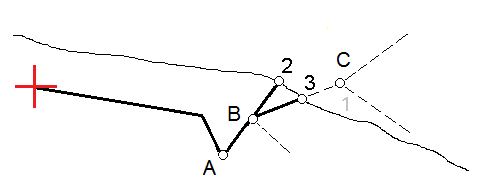

El siguiente diagrama muestra un ejemplo típico de dónde podría seleccionar una cadena diferente como la cadena de unión. En este ejemplo, el diseño original con la unión en la cadena C está en terraplén, lo que crea una zona de terraplén no deseada (1). Al seleccionar la cadena B como la cadena de unión, el nuevo diseño ahora está en desmonte y se evita la zona de terraplén no deseada.

Con la cadena B seleccionada como la cadena de unión, el talud puede definirse ya sea reteniendo el valor de talud de diseño o tecleando otro valor.Alternativamente, el talud puede definirse seleccionando una de las siguientes opciones:

• La opción Pendiente de cadena anterior para definir el talud de desmonte como el talud de la cadena A anterior a la nueva cadena de unión B, que crea una posición de intersección en (2).
• La opción Pendiente a cadena siguiente para definir el talud de desmonte como el talud de la nueva cadena B a la siguiente cadena C, que crea una posición de intersección en (3).
