Vinoon tasatun paikannuksen merkintä

Tätä merkintämenetelmää voidaan käyttää tien suunnitelmatiedostosta merkitsemiseen. Sitä ei sovelleta jonojen ja pintojen merkintään.

Käytä Vino offset -merkintämenetelmää merkitäksesi paikannuksen, jota ei ole määritetty oikeassa kulmassa vaakageometriaan nähden, esim. kun merkitset tierumpuja tai sillan tukirakenteita.

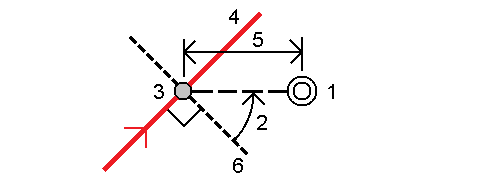

Alla oleva kaaviokuva näyttää pistettä, jota määrittää eteenpäin kallistunut vinouma ja tasaus oikealle.Merkattava piste (1) määritellään paalulta (3) vinouman (2) suuntaisen siirtymän (5) mukaan.Vinoumaa voi määrittää eteen- tai taaksepäin kääntynyt deltakulma linjaan (6) oikeissa kulmissa suhteessa merkattavaan tiehen (4), tai vaihtoehtoisesti vinouma voi olla atsimuutin määrittämä.

Vinoon tasatun paikannuksen merkintä

  1. Valitse merkinnän valintanäytössä Vino offset Merkinnän kentältä.

  2. Napauta kartalla linjausta, josta vinoa offsetia sovelletaan. Vaihtoehtoisesti voit napauttaa Paalu-kentän vieressä valitaksesi paalun luettelosta.



    • Jos haluat mukauttaa merkintään käytettävissä olevia paaluja, napauta Paalu-kentän vieressä, jolloin näet Valitse paalu -näytön. Katso Merkintää varten saatavilla olevat paalut.

    • Merkitse vino offset suhteessa nominaaliseen paaluun (jossa paalun ei tarvitse mennä ristiin poikkileikkauksen kanssa) syöttämällä nominaalinen paaluarvo.

  3. Määritä vino offset seuraavasti:

    1. Syötä Offsetin ja Vinouman arvot.Näpäytä vaihtaaksesi offsetin ja vinouman suuntaa.

    2. Määritä pisteelle korkeus valitsemalla:

      • Kalteva taso jonolta laskeaksesi kaltevuuden korkeuden valitun paalun jonosijainnin korkeudesta

      • Delta taso jonolta laskeaksesi deltan korkeuden valitun paalun jonosijainnin korkeudesta.

      • Näppäile näppäilläksesi korkeuden.

        Jos tiellä vain on vaakageometria, sinun tulee näppäillä korkeus.

    3. Napauta Hyväksy.

  4. Merkitse tiestä tasattuja pisteitä jättäen ajoradan tyhjäksi rakentamista varten määrittämällä sivusiirtymän.

    Katso Sivusiirtymät ja GENIO-tien sivusiirtymät.

  5. Näpäytä Aloita.

    Tienavigointi tulee näkyviin. Napauta Asetukset, jos haluat määrittää navigointinäytön, luiskan, ja merkittyjen pisteiden tietojen asetukset tai tarkastella merkintädeltoja suhteessa digitaaliseen maastomalliin (DTM).

  6. Käytä Tienavigointi tietoja nähdäksesi sijaintisi suhteessa tiehen ja navigoidaksesi pisteeseen merkitäksesi sen.

  7. Kun piste on toleranssin sisällä, mittaa piste napauttamalla Mittaa.

    Kun käytät Trimble SX12 Scanning -takymetrillä TRK-tilaa laserosoittimen ollessa käytössä, merkintänäytössä näkyy Merkkaa piste valonäppäin Mittanauha-valonäppäimen sijaan. Napauta Merkkaa piste asettaaksesi instrumentin STD-tilaan. Laserosoitin lopettaa välkkymisen ja siirtyy EDM-sijaintiin. Kun tallennat pisteen napauttamalla Hyväksy , koje palaa automaattisesti TRK -tilaan ja laserosoitin alkaa taas välkkyä. Päivitä ja mittaa merkinnän deltat uudelleen napauttamalla Mittaa napautettuasi Merkkaa piste ja ennen kuin napautat Hyväksy. Lisätietoja on kohdassa EDM-asetukset.

  8. Näpäytä Tall.

    Ohjelmisto palaa navigoinnin kuvaruutuun.

Seuraavat vaiheet

  • Jos haluat jatkaa pisteiden mittaamista tien varrella, napauta Sta+ - tai Sta--valonäppäintä valitaksesi seuraavan tai edellisen paalun.

    Jos olet ottanut Automaattinen lisäys -kentän käyttöön Valitse paalu -näytössä, seuraava tai edellinen paalu valitaan automaattisesti. Katso Merkintää varten saatavilla olevat paalut.

  • Napauttaa Esc poistuaksesi tästä merkintämenetelmästä.
  • Vaihtaa merkintämenetelmää. Suorita merkintä:
    • Tiehen kaksoisnapauttamalla tyhjää kohtaa kartalla.
    • Jonoon napauttamalla kartalla olevaa jonoa.
    • Jonolla olevaan paaluun napauttamalla kartalla näkyvää jonolla olevaa paalua.
