Mesurer un point par rapport à un axe 3D

1. Appuyez sur et sélectionnez Mesurer / Mesurer axes 3D.

2. Entrez ou mesurez les deux points définissant un axe 3D.

3. Appuyez sur Options pour sélectionner le format de l'affichage pour les points mesurés relatifs à l'axe.

4. Appuyez sur Suivant.

   L'instrument est mis en mode TRK automatiquement. Quand le logiciel Trimble Access reçoit une distance, les champs deltas sont mis à jour automatiquement.

   Si vous ne mesurez pas à un prisme, utilisez les fonctions Instrument pour configurer le mode DR.

   Vous pouvez accepter la mesure TRK, ou appuyez sur Mesurer pour effectuer une mesure STD.

   Le logiciel Trimble Access indique les coordonnées et l'élévation du point mesuré, et les deltas orthogonaux et verticaux pour le point relatifs à l'axe 3D (voir les diagrammes ci-dessous).

5. Entrez le Nom du point et, si requis, le Code.

   Les descriptions et les attributs ne sont pas pris en charge.

6. Appuyez sur Stocker .

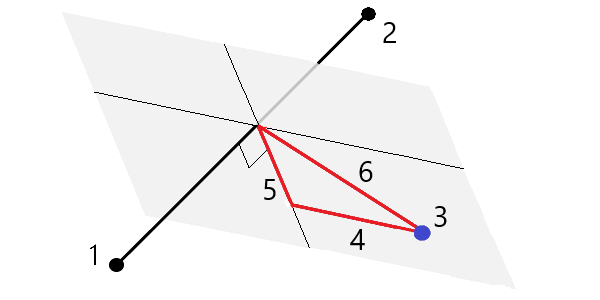

Le diagramme et le tableau suivants décrivent les deltas orthogonaux indiqués utilisant le format par défaut.

1	Point 1 définissant l'axe 3D	4	Déport horizontal à l'axe 3D
2	Point 2 définissant l'axe 3D	5	Déport perpendiculaire au point orthogonal sur l'axe 3D
3	Point mesuré	6	Déport radial au point orthogonal sur l'axe 3D

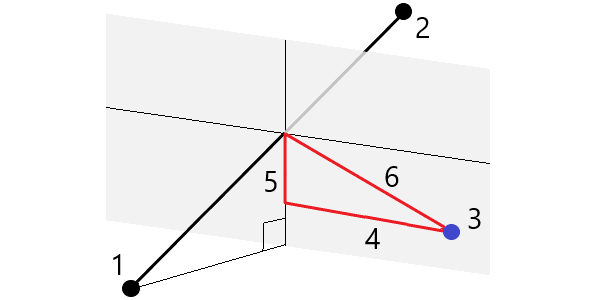

Le diagramme et le tableau suivants décrivent les deltas verticaux indiqués utilisant le format par défaut.

1	Point 1 définissant l'axe 3D	4	Déport horizontal à l'axe 3D
2	Point 2 définissant l'axe 3D	5	Déport vertical au point vertical sur l'axe 3D
3	Point mesuré	6	Déport radial au point vertical sur l'axe 3D

Le logiciel Trimble Access également indique :

• la distance du Point 1 et du Point 2 au point orthogonal calculé sur l'axe 3D
• la distance du Point 1 et du Point 2 au point vertical calculé sur l'axe 3D
• les coordonnées et l'élévation des points orthogonaux et verticaux calculés sur l'axe 3D
