Boog oplossingen

U kunt een boog berekenen als twee delen van de boog bekend zijn.

1. In de groep Boog waarden gebruikt u de twee Methode velden om het invoertype in te stellen voor de boogwaarden die u hebt.

   Het eerste bekende deel van de boog wordt door één van de volgende gedefinieerd:

   • Straal – de straal van de boog.
   • Delta – de delta of afbuigingshoek.
   • Graden boog – de afbuigingshoek (delta) die resulteert in een boog lengte van 100 eenheden.
   • Graden koorde – de afbuigingshoek (delta) die resulteert in een koorde lengte van 100 eenheden.

   Het tweede bekende deel van de boog wordt door één van de volgende gedefinieerd:

   • Delta – de delta of afbuigingshoek.
   • Lengte – de lengte van de boog.
   • Koorde – de koorde lengte.
   • Tangent – de afstand van het KP of TP naar het SP.
   • Externe – de kortste afstand tussen het snijpunt (SP) en de boog.
   • Midden ordinaat – de afstand tussen de boog en de koorde op het middenpunt van de boog.

2. Tik op Calc.

   De resultaten voor de horizontale boog en een grafische representatie van de boog worden weergegeven. Ingegeven data wordt als zwarte tekst weergegeven, berekende data als rode tekst.

Resultaten

De volgende waarden worden voor een boog berekend.

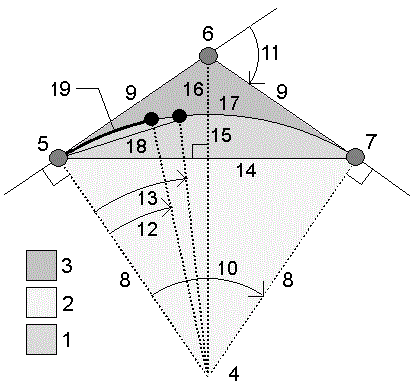

Item	Waarde	Definitie
1	Segment oppervlak	Het deel tussen de boog en de koorde.
2	Sector oppvl.	Het deel tussen de boog en de twee randstralen.
3	Verband oppervlak	Het deel tussen de boog en de tangenten.
4	Middenpunt van de boog	Het middenpunt van de boog.
5	Krommingspunt (KP)	Het begin van de boog.
6	Snijpunt (SP)	Het punt waarop de tangenten elkaar snijden.
7	Tangentpunt (TP)	Het einde van de boog.
8	Straal	De straal van de boog.
9	Tangens	De afstand van het KP of TP naar het SP.
10	Delta hoek	De delta hoek.
11	Afbuighoek	De afbuighoek.
12	Graden boog	De afbuighoek die resulteert in een boog lengte van 100 eenheden.
13	Graden koorde	De afbuighoek die resulteert in een koorde lengte van 100 eenheden.
14	Koorde lengte	De koorde lengte.
15	Midden ordinaat	De afstand tussen de boog en de koorde op het middenpunt van de boog.
16	Extern	De minimum afstand tussen het snijpunt (SP) en de boog.
17	Boog lengte	De boog lengte.

1. Tik op Uitzetten om punten op de boog te berekenen op elk gewenst station over de boog.

2. Selecteer één van de methoden in het veld Uitzet methode.

   KP afbuiging methode

   Geeft de afbuigingshoek en afstand naar elk opgegeven station op de boog, alsof u het KP bezet en een oriëntatie achter naar het SP punt uitvoert.

   Druk op Calc om de berekende boog met de volgende aanvullende details te bekijken:

   • Station – het opgegeven station over de boog.
   • Afbuiging – de afbuigingshoek van de tangentlijn (KP punt naar SP punt) naar het huidige station punt op de boog.
   • Koorde – de afstand naar het huidige station punt op de boog vanaf het KP punt.

   • Vorig station – het eerder opgegeven KP afbuigingsstation.

     Deze is alleen beschikbaar als het punt direct ervóór m.b.v. de KP afbuigingsmethode berekend is.

   • Korte koorde – de koorde afstand van het huidige KP afbuigingspunt op de boog naar het vorige KP afbuigingspunt op de boog.

     Deze is alleen beschikbaar als het punt direct ervóór m.b.v. de KP afbuigingsmethode berekend is.



   1

   Krommingspunt (KP)

   2

   Snijpunt (SP)

   3

   Tangentpunt (TP)

   4

   Middenpunt van de boog

   5

   Huidig station

   6

   Koorde

   7

   Afbuighoek

   SP afbuiging methode

   Geeft de afbuigingshoek en afstand naar elk opgegeven station op de boog, alsof u het SP punt bezet en een oriëntatie achter naar het KP punt uitvoert.

   Druk op Calc om de berekende boog met de volgende aanvullende details te bekijken:

   • Station – het opgegeven station over de boog.
   • Afbuiging – de afbuigingshoek van de inkomende tangentlijn naar het huidige station punt op de boog.
   • SP naar station – de afstand naar het huidige station punt op de boog vanaf het SP punt.



   1

   Krommingspunt (KP)

   2

   Snijpunt (SP)

   3

   Tangentpunt (TP)

   4

   Middenpunt van de boog

   5

   Huidig station

   6

   SP tot station

   7

   Afbuighoek

   Tangent offset methode

   Geeft de loodrechte offset informatie van de tangentlijn (de lijn van het KP punt naar het SP punt) naar elk opgegeven station op de boog.

   Druk op Calc om de berekende boog met de volgende aanvullende details te bekijken:

   • Station – het opgegeven station over de boog.
   • Tangent afst (TA) – de afstand over de tangentlijn van het KP punt naar het SP toe, waar de loodrechte offset t.o.v. het boogpunt plaatsvindt.
   • Tangent offset – de loodrechte offset afstand van de tangentlijn naar het huidige station punt op de boog.
   • Tangent – de lengte van de tangentlijn (de afstand van het KP punt naar het SP punt).
   • Tangent – TA – de resterende afstand over de tangentlijn (de afstand van het punt van de loodrechte offset naar het SP punt).



   1

   Krommingspunt (KP)

   2

   Snijpunt (SP)

   3

   Tangentpunt (TP)

   4

   Middenpunt van de boog

   5

   Huidig station

   6

   Tan offset

   7

   Tan afstand (TA)

   8

   Tangens – TA

   9

   Tangens

   Koorde offset methode

   Geeft de loodrechte offset informatie t.o.v. de lange koorde (de lijn van het KP punt naar het TP punt) naar elk opgegeven station op de boog. De KP afbuiging wordt ook vermeld.

   Druk op Calc om de berekende boog met de volgende aanvullende details te bekijken:

   • Station – het opgegeven station over de boog.
   • Koorde afst – de afstand over de lange koorde vanaf het KP punt (naar het TP punt toe), waar de loodrechte offset van het boogpunt plaatsvindt.
   • Koorde offset – de loodrechte offset afstand van de lange koorde naar het huidige station punt op de boog.
   • KP afbuiging – de afbuighoek van de tangentlijn (KP punt naar SP punt) naar het huidige station punt op de boog.
   • Koorde lengte – de afstand van het huidige station punt op de boog vanaf het KP punt.



   1

   Krommingspunt (KP)

   2

   Snijpunt (SP)

   3

   Tangentpunt (TP)

   4

   Middenpunt van de boog

   5

   Huidig station

   6

   Koorde afstand

   7

   Koorde offset

   8

   Koorde lengte

   9

   KP afbuiging

3. Om de resultaten in de job op te slaan, tikt u op Opsl.

Om de velden Uitzetten van het scherm te verwijderen, tikt u op Boog.

1. Tik op Toevoegen.
2. Selecteer het beginpunt voor de boog, de achter tangent en de richting van de achter tangent.
3. Tik op Calc.

4. Druk op Opsl.

   De volgende informatie wordt aan de job toegevoegd:

   • de berekende boog
   • het punt dat het eindpunt van de boog definieert
   • het punt dat het middenpunt van de boog definieert
