按照偏斜距放样位置

使用偏斜距来放样一个与水平定线不成直角定义的位置，例如：放样涵洞或桥墩。

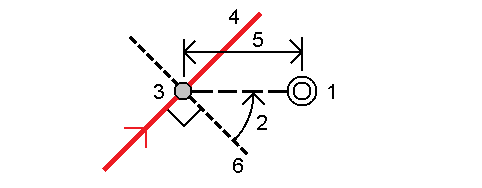

下图显示的是由向前偏斜和向右偏移所定义的一个点。待放样点(1)是从测站(3)沿着偏斜(2)的偏移(5)所定义的。偏斜值可以通过与被放样道路(4)成直角并对直线(6)向前或向后的偏斜角度差所定义，或者作为替换方式，偏斜值可以通过方位角定义。

按照偏斜距放样位置

1. 在放样选择屏幕中，从放样域中选择偏斜距。

2. 在地图中，点击定线上选择将应用偏斜距的起始桩号。或者，点击桩号域旁边的以从列表中选择桩号。



   • 要自定义可用于放样的桩号，请点击桩号域旁边的以查看选择桩号屏幕。请参阅可用于放样的桩号。

   • 要放样相对于名义桩号值的偏斜距（桩号不必与横断面重合），请输入名义桩号值。

3. 定义偏斜距：

   1. 输入偏移和偏斜值。点击，改变偏移或偏斜方向。

   2. 如果要定义点的高程，选择：

      • 从路线的坡度 - 从选定测站位置处路线上的高程坡度来计算高程。

      • 从路线的高程偏移 - 从选定桩号位置处路线上的高程偏移来计算高程。

      • 键入 - 键入高程。

        如果道路只有水平定线，您必须键入高程。

   3. 点击接受。

4. 如果要从道路放样点偏移，请保持路上没有障碍物影响施工，定义施工偏移量。

   请参阅施工偏移量和GENIO道路施工偏移量。

5. 点击 开始。

   出现道路导航屏幕。点击选项以配置导航显示、坡度、放样点细节的首选项，或查看相对于数字地形模型（DTM）的放样变化量。

6. 使用道路导航屏幕中的信息查看您相对于道路的位置，并导航到放样的点。

7. 当点处在限差范围内时，点击 测量 以测量点。

   在启用激光指示器的情况下使用 Trimble SX12 扫描全站仪 TRK 模式时，放样屏幕会显示标记点软键而不是测量软键。点击标记点将仪器置于STD模式。激光指示器停止闪烁并移动到自己的EDM位置。当您点击接受来存储点时，仪器会自动返回到TRK模式，激光指示器将恢复闪烁。要重新测量和更新放样变化量，请在点击标记点之后和点击接受之前点击测量。更多信息，请看EDM设置。

8. 点击 存储。

   软件将返回到导航屏幕。

下一个步骤

• 要继续沿道路测量点，请点击加桩号或减桩号软键以选择下一个或上一个桩号。

  如果您在选择桩号屏幕中启用了自动增加域，则会自动选择下一个或上一个桩号。请参阅可用于放样的桩号。

• 点击 Esc 以退出此放样方法。
• 更改放样方法。 要放样：
  • 到道路，双击地图的空白部分。
  • 到路线，请在地图中点击路线。
  • 路线上的桩号，请在地图中点击路线上的桩号。
