放样线

开始之前，配置您的导航显示设置。如果需要，您可以放样相对于DTM或设计高程。

1. 选择线：

   • 您可以从地图上进行以下操作：
     • 选择线，然后点击放样。
     • 选择两个点来定义一条线，点按地图，然后选择放样线。
     • 在地图上双击该线。

     当从地图上选择一条要放放样的线时，点击接近线结尾的位置，这是您想设计为起点的端点。然后，在线上绘出箭头，用来指示方向。如果线的方向不正确，点击该线取消对它的选择，然后在正确的一端点击它，按需要的方向重新选择线。点按地图，从快捷菜单选择 反向线的方向。

     如果线已经偏移，那么，当反转线的方向时，偏移方向将不反转。

   • 从菜单上点击，然后选择放样/线。点击线名称域旁边的，然后选择：
     • 列表，查看先前定义的选择线的列表。
     • 两个点，从两个点定义线。
     • 方位角，用起点和方位角定义一条线。

2. 在放样域，选择方法，然后填充所需的域。请参阅如下线放样方法。

   选择要放样的桩号，请输入它，点击减桩号和加桩号软键，或点击桩号域旁的以从列表中选择一个桩号。要选择起始或结束桩号，请点击起始桩号或结束桩号软键。

   要自定义可用于放样的桩号，请点击桩号域旁边的以查看选择桩号屏幕。请参阅可用于放样的桩号。

   如果桩号间隔值为空，则不会显示桩号标签。如果桩号间隔为0，则显示开始桩号和结束桩号的桩号标签以及任何PI、PC或PT桩号。如果桩号间隔是一个数值，则显示所有桩号的数字值标签（取决于缩放比例）。

3. 如要查看线定义，点击细节。
4. 输入天线高度或目标高度、要放样的桩号值（如果有）以及进一步的细节，比如水平和垂直偏移量。
5. 点击 开始。

6. 导航到点。

   当放样方法为 线上的桩号、 从线的桩号/偏移量 或 偏斜距时，您可以编辑高程。要进行编辑，请按 空格 键或点击 并输入新的高程值。 要在编辑后恢复原始高程，请按空格键或点击，然后点击设计高程域旁边的，然后选择重新加载原始高程。

7. 当点处在限差范围内时，点击 测量 以测量点。

   在启用激光指示器的情况下使用 Trimble SX12 扫描全站仪 TRK 模式时，放样屏幕会显示标记点软键而不是测量软键。点击标记点将仪器置于STD模式。激光指示器停止闪烁并移动到自己的EDM位置。当您点击接受来存储点时，仪器会自动返回到TRK模式，激光指示器将恢复闪烁。要重新测量和更新放样变化量，请在点击标记点之后和点击接受之前点击测量。更多信息，请看EDM设置。

8. 点击 接受 以存储点。
9. 如果您选择了存储前先查看选项， 您在放样选项屏幕上选择的放样变化量将会出现。 点击 存储。
10. 软件返回到导航屏幕，或者，如果您选择多个放样条目，则软件将返回到 放样条目 列表。

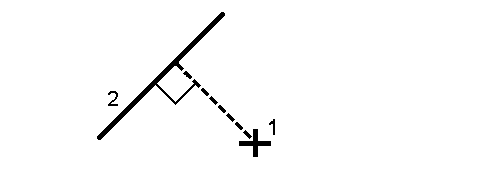

线放样方法
