Kaaren merkintä

Enne kuin aloitat, konfiguroi navigointinäytön asetuksesi. Voit merkitä kohteen suhteessa DTM:ään tai suunnitelman korkeuteen jos tarpeen.

1. Tee jokin seuraavista:

   • Näpäytä ja valitse Merkintä/Kaaret ja näpäytä sitten Kaaren nimen kentän vieressä ja tarkastellaksesi listaa aikaisemmin määritellyistä kaarista, joista voit valita.

   • Valitse kartalta merkattava kaari. Näpäytä Merkitse.

     Kun valitset merkattavaa kaarta näytössä, näpäytä kaaren sitä päätä, jonka haluat olevan sen alkupää.Kaarelle piirretään kulkusuuntaa osoittavat nuolet.Jos kaaren kulkusuunta ei ole oikein, poista kaaren valinta näpäyttämällä sitä ja valitse kaari uudelleen oikeassa suunnassa näpäyttämällä sen oikeaa päätä.Vaihtoehtoisesti näpäytä karttaa ja pidä sitä painettuna ja valitse Käänteinen kaaren suunta.

     Jos kaarta on tasattu, siirtymäsuuntia ei vaihdeta, kun kaaren suunnan suuntaa käännetään.

2. Valitse menetelmä Merkinnän kentältä ja täytä sitten vaadittavat kentät.Katso alla oleva osio Kaaren merkintämenetelmät.

   Valitse merkattava paalu napauttamalla Sta‑- ja Sta+-valonäppäimiä tai valitse , joka on Paalu-kenttien vieressä valitaksesi paalun luettelosta. Valitse aloitus- tai lopetuspaalu napauttamalla Alkupaalun tai Loppupaalun valonäppäintä.

   Jos haluat mukauttaa merkintään käytettävissä olevia paaluja, napauta Paalu-kentän vieressä, jolloin näet Valitse paalu -näytön. Katso Merkintää varten saatavilla olevat paalut.

   Jos paaluväliarvo on nolla, paalujen tunnuksia ei näytetä. Jos paaluväli on 0, alku- ja loppupaalun ja mahdollisten PI-, PC- tai PT-paalujen paalutunnukset näytetään. Jos paaluväli on numeroarvo, kaikkien paalujen tunnukset näytetään (zoomausasteikosta riippuen).

3. Jos haluat näyttää leikkauksen tai täytön suhteessa pintaan merkinnän aikana, ota käyttöön Leikkaus/täyttö pintaan -kytkin.

   1. Valitse Pinta-kentästä pintatiedosto nykyisestä projektikansiosta. Valitse vaihtoehtoisesti pintoja BIM-tiedostoista kartalta. Pinta-kenttä ilmaisee kartalta valitsemiesi pintojen määrän.

      Jos et voi valita pintoja kartalta, varmista, että BIM-tiedosto on valittavissa Tasohallinnassa. Jos Valintatila-painike BIM-työkalurivillä on keltainen , napauta sitä ja valitse Pinann valinta - Yksittäiset pinnat -tila.

      Voit valita Pinnan valinta - Koko objekti -tilan, mutta käytettäessä Koko objekti -tilaa ohjelmisto valitsee sekä ylä- että alapinnan ja laskee leikkauksen/täytön lähimpänä olevaan pintaan.

   2. Voit tarvittaessa määrittää siirtymään suhteessa pintaan Siirtymä pintaan -kentässä. Napauta ja valitse, sovelletaanko siirtymää pystysuorassa vai luotisuorassa pintaan nähden.

   3. Jos haluat näyttää etäisyyden pintaan merkinnän navigointinäytössä, napauta Asetukset. Napauta Erot -ryhmäruudussa Muokkaa ja valitse Pystyetäisyys pintaan- tai Luotis. etäisyys pintaan -delta. Napauta Hyväksy.

4. Voit tarkastella kaaren määritelmää näpäyttämällä Tiedot.
5. Syötä Antennin korkeus tai Prismakorkeus, merkattavan paalun arvo (jos se on olemassa) ja mahdolliset muut tiedot, kuten vaaka- ja korkeussiirtymät.
6. Näpäytä Aloita.

7. Navigointi pisteeseen.

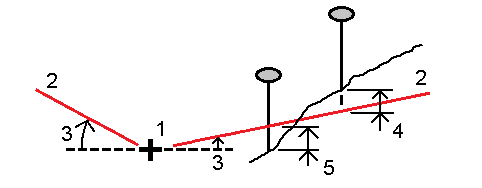

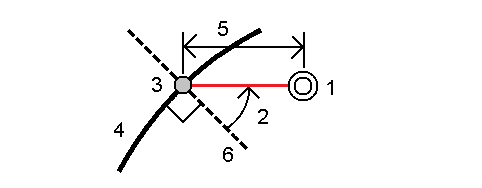

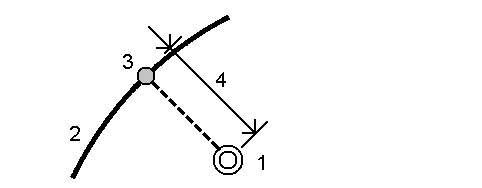

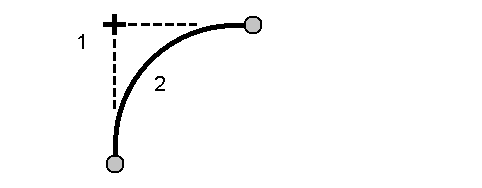

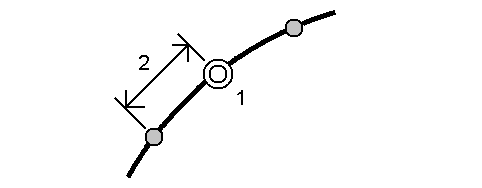

   Kun merkintämenetelmä on Paalu kaarella, Paalu/offset kaaresta, Kaaren risteyspiste, Kaaren keskipiste tai Vino offset, voit muokata korkeutta.Tehdäksesi näin paina Välilyöntinäppäintä tai napauta ja anna uusi korkeusarvo. Jos haluat palauttaa alkuperäisen korkeuden muokkauksen jälkeen, paina välilyöntinäppäintä tai napauta ja napauta sitten Suunnitellun korkeuden kentän vieressä ja valitse Lataa alkuperäinen korkeus uudelleen.

8. Kun piste on toleranssin sisällä, mittaa piste napauttamalla Mittaa.

   Kun käytät Trimble SX12 Scanning -takymetrillä TRK-tilaa laserosoittimen ollessa käytössä, merkintänäytössä näkyy Merkkaa piste valonäppäin Mittanauha-valonäppäimen sijaan. Napauta Merkkaa piste asettaaksesi instrumentin STD-tilaan. Laserosoitin lopettaa välkkymisen ja siirtyy EDM-sijaintiin. Kun tallennat pisteen napauttamalla Hyväksy , koje palaa automaattisesti TRK -tilaan ja laserosoitin alkaa taas välkkyä. Päivitä ja mittaa merkinnän deltat uudelleen napauttamalla Mittaa napautettuasi Merkkaa piste ja ennen kuin napautat Hyväksy. Lisätietoja on kohdassa EDM-asetukset.

9. Tallenna piste napauttamalla Hyväksy.
10. Jos valitsit Näytä ennen tallennusta -asetuksen, Merkinnän asetusten ruudussa valitsemasi merkinnän deltat tulevat ruutuun. Näpäytä Tall.

11. Ohjelmisto palaa navigointiruutuun, tai jos valitsit useita merkittäviä pisteitä, Merkittävien kohteiden listaan.

Kaaren merkintämenetelmät
