Laserlijnen automatisch uitzetten ten opzichte van een middellijn

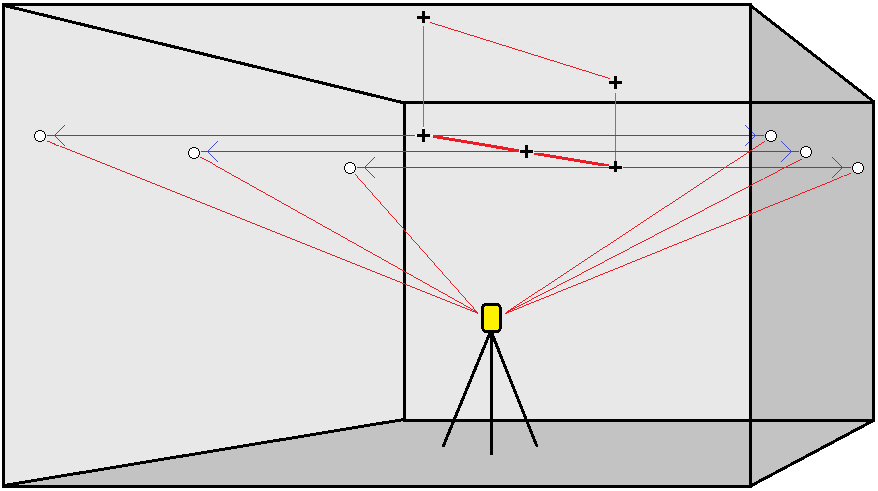

Automatisch laserlijnen uitzetten ten opzichte van een middellijn. De laserlijnen worden op regelmatige afstanden haaks ten opzichte van de middellijn gedefinieerd.

1. De middellijn aanmaken:
   • Op de kaart selecteert u de lijn(en) en daarna tikt u op Auto uitzetten / Laserlijnen offset van ML.

   • Tik op , selecteer Auto uitzetten / Laserlijnen offset van ML en selecteer vervolgens de begin- en eindpunten.

     Om punten te selecteren, selecteert u die op de kaart, of tikt u op voor andere selectiemethoden. Zie Punten selecteren.

   Om de richting van de lijn om te keren, tikt u op Omw..

2. Daarna:
   1. Definieer een Interval voor het uitzetten van de lijn.
   2. Indien nodig definieert u offsets. De lijn kan worden ge-offset met een:
      • Verticale offset – toegepast boven of onder de middellijn

      • Station offset – achteruit of vooruit over de middellijn toegepast.

      Deze offsets worden gebruikt om de ontwerpposities te berekenen.

   3. Om de middellijn te verlengen, voert u de te verlengen afstand in het veld Verlenging voorbij eindpunt in. Om de middellijn korter te maken, typt u een negatieve waarde in dit veld.
   4. Druk op Vlgnd.
3. Bekijk de gedefinieerde laserlijnen.Selecteer en verwijder evt. lijnen die niet behoeven te worden uitgezet. Druk op Vlgnd.
4. Voer waarden in voor de Punt details en Instellingen, of accepteer de standaard waarden. Druk op Vlgnd.
5. Om u te helpen bij het automatisch uitzetten van de laserlijnen wordt u gevraagd te richten en een positie aan de rechterkant van de mijn te meten. Herhaal dit wanneer u om de linkerkant wordt gevraagd.

6. Druk op Vlgnd.

   De Mijnen software zet alle punten aan de linkerkant uit, te beginnen met de eerste lijn en eindigend met de laatste. Daarna worden alle punten aan de rechterkant uitgezet, te beginnen met de laatste lijn en eindigend met de eerste.

   Als het instrument niet in de juiste richting gericht is, kunt u gedurende de Startvertraging tijd het instrument handmatig in de juiste richting richten.

   De software gebruikt de vorige positie om het aantal iteraties dat nodig is om het volgende punt te vinden te beperken. Als er echter geen positie binnen de tolerantie is gevonden, gebruikt de software de ontwerppositie van de vorige positie om het aantal iteraties dat nodig is om het volgende punt te vinden te beperken.

   • Wanneer een positie binnen tolerantie wordt gevonden, klinkt de gebeurtenis Punt markeren en:

     • Als het instrument een zoeklicht heeft, gaan de laser aanwijzer en het zoeklicht knipperen gedurende de tijd gedefinieerd in het veld Markeerpauze.
     • Als het instrument een Trimble SX12 scanner total station is, wisselt het instrument naar de STD modus, de laser aanwijzer stopt met knipperen en beweegt zich naar de EDM locatie.De laser aanwijzer gaat continu branden terwijl de doelverlichting (TIL) knippert gedurende de tijd gedefinieerd in het veld Markeerpauze.Wanneer het punt is opgeslagen, keert het instrument automatisch terug naar de TRK modus en gaat de laser aanwijzer weer knipperen.

     Aan het einde van de Markeerpauze gaat het instrument door met het auto uitzetten van het volgende punt. Tik op Pauze om het auto uitzetten tijdelijk te onderbreken.Gebruik de softkeys Vorig en Vlgnd om naar het vorige of vorige punt te gaan.

   • Terwijl de software itereert om een punt binnen de tolerantie van het doel te vinden, tikt u op Pauzeren om het iteratieproces tijdelijk te stoppen. De software schakelt het instrument in de volgmodus en toont de uitzetdelta's, die de richting aangeven waarin het instrument EDM moet gaan om het doel te bereiken. Een rode waarde geeft aan dat de delta's buiten de tolerantie vallen. Gebruik de pijltoetsen op de bedieningseenheid of de pijltoetsen op het videoscherm om de EDM van het instrument dichter bij het doel te brengen. Zodra de deltawaarden zwart worden weergegeven, tikt u op Opsl. om de record op te slaan, de automatische uitzetreeks opnieuw te starten en naar de volgende markeerstap te gaan.

   • Als er geen punt binnen tolerantie kon worden gevonden, wordt het punt overgeslagen.

7. Als het proces voltooid is, toont het Resultaten scherm het aantal uitgezette punten en overgeslagen punten.
